igus E-Kette® E2 micro Serie 06 06.10.018.0 energetický řetěz pro nejmenší poloměry ohybu

Šedý kabelový/energetický řetěz, otevřený, ohnutý do U-tvaru. Používá se k ochraně kabelů a hadic v průmyslových aplikacích.

Ilustrační obrázek

Průmyslové robotické rameno s barevnými kabely v energetickém řetězu.

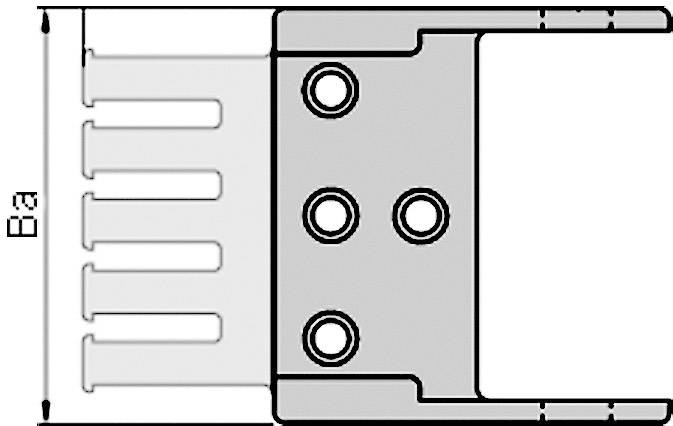

Technický výkres součásti z boční perspektivy. Zobrazuje rozměry, otvory a tvar.

Technický výkres obdélníkového objektu se zaznačenými rozměry: celková délka 'Ba', vnitřní délka 'Bi', vnější výška 'ha' a vnitřní výška 'hi'.

Tabulka ukazuje řetězové rozměry: Typ E2 micro 06 má 20 mm/článek, 50 článků/m; E2 mini 10 a B15 mají 30,5 mm/článek, 33 článků/m.

1/5

Ilustrační obrázek

Kategorie produktu

energetický řetěz

Vnitřní šířka

10 mm

Délka

1000 mm

Vlastnosti

pro nejmenší poloměry ohybu

Řada

E-Kette® E2

Datasheety: (PDF)

Okamžité doručení: Út 1. 9.

65 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Jednotková cena

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (1 m = 533,06 Kč)

533,06 Kč

Bez DPH.

Nahlásit právní incident

Hlavní benefity

Plastový energetický řetěz série E2 micro® 06

Malé série jednodílných energetických řetězů®
Cenově výhodný
Dobrá torzní pevnost
Dlouhá životnost
Tento text byl přeložen strojově.

Technické parametry

Rychlost při vedení rovně: max. 20 m/s
Rychlost při vedení do oblouku: max. 3 m/s
Rychlost při pohyblivém vedení: max. 3 m/s

Kategorie produktu: energetický řetěz

Vlastnosti: pro nejmenší poloměry ohybu

Vnitřní šířka: 10 mm

Řada: E-Kette® E2

Vnější šířka: 16.5 mm

Radius ohybu: 18 mm

Barva: černá

Vnější výška: 15 mm

Vnitřní výška: 10.5 mm

Materiál: Plast

Délka: 1000 mm

Min. teplota: -40 °C

Max. teplota: +120 °C

Rozdělení řetězových článků: 20 mm

Číslo výrobce: 06.10.018.0

Obsah: 1 ks

Typ: E-Kette® E2 micro Serie 06

Ke stažení

List technických údajů

List technických údajů 740611 igus E-Kette® E2 micro Serie 06 06.10.018.0 energetický řetěz pro nejmenší poloměry ohybu

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 740611 igus E-Kette® E2 micro Serie 06 06.10.018.0 energetický řetěz pro nejmenší poloměry ohybu

Popis

® Série jednodílných energetických řetězů s rozsáhlým příslušenstvím. Vnitřní prostor šetřící kabel.
K dispozici vnitřní rozdělovače a připojovací prvky s integrovaným odlehčením od tahu.

Tento text byl přeložen strojově.
