Ilustrační obrázek

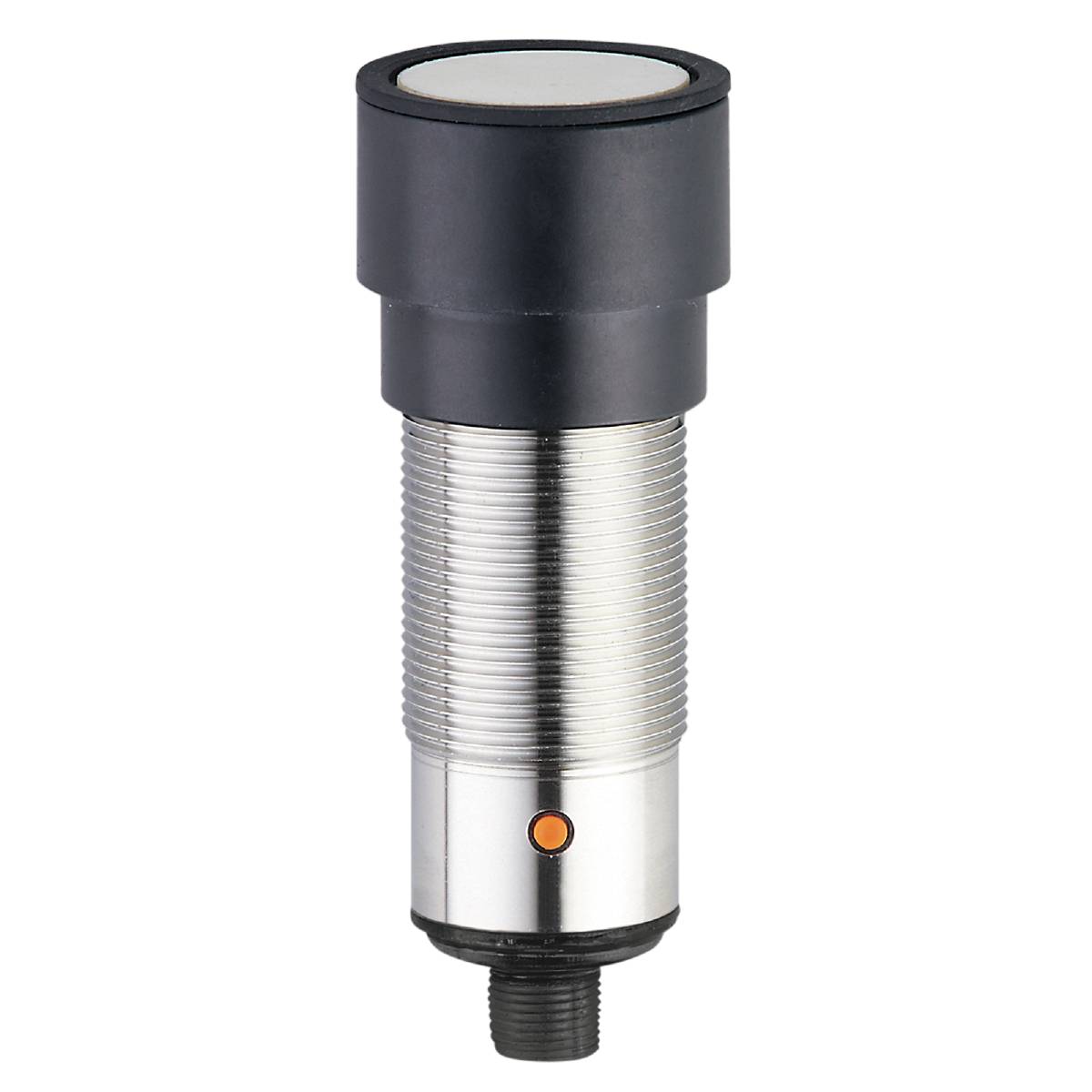

ifm Electronic Ultrazvukové tlačítko Ultrazvuk M30 PNP UIT505 Piece
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Piece
Kategorie produktu
Ultrazvukové tlačítko
Provozní napětí max.
30 V/DC
Výstupy
PNP
spínací vzdálenost (max.)
6000 mm
Datasheety: (PDF)
Počet
Celková cena (15 627,27 Kč / kus)
15 627,27 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Ultrazvukový reflexní snímač iFm UIT505
- Velký rozsah snímání
- Intuitivní nastavení rozsahu snímání pomocí tlačítka nebo IO-Link
- Dobře viditelná LED pro zobrazení stavu sepnutí a Echo
- Výstupní funkce lze naprogramovat spínací/rozpínací kontakt
- Bezdotykové měření nezávisle na barvě, průhlednosti nebo jakosti povrchu objektu
- Šířka ozvučnice je nastavitelná přes IO-Link
Dodatečné informace:
Technické parametry
- Rozměry [mm]: M30 x 1,5 / L = 103,8
- Analogový výstup napětí [v]: 0... 10
- Doba odezvy [ms]: < 600; (analogový výstup)
- Počet analogových výstupů: 1
- Počet digitálních výstupů: 1
- Počet vstupů a výstupů: Počet digitálních výstupů: 1; počet analogových výstupů: 1
- Zobrazení: Stav sepnutí: 2x LED, žlutá; Echo: 1x LED, zelená
- Revize IO-Link: 1.1
- SDCI norma: IEC 61131-9
- Přenosový typ IO-Link: COM2 (38,4 kBaud)
- Okolní teplota-1 [°C]: -20... 70
- Přesnost opakování: 1 %
- Utahovací moment [Nm]: 100
- Rozlišení [mm]: 3
- Výstupní funkce: Spínací / rozpínací kontakt; (parametrizovatelný)
- Výstupní signál: Spínací signál; analogový signál; IO-Link
- Potřebná základní třída: A
- Doba pohotovosti [s]: < 0,3
- Provozní napětí [v]: 10... 30 DC
- Slepé pásmo [mm]: 350
- Trvalá proudová zatížitelnost spínacího výstupu DC [mA]: 100
- Elektrické provedení: PNP
- Pouzdro: Konstrukční tvar závitu
- Celkový počet výstupů: 2
- Hmotnost [g]: 241.500
- Označení závitu: M30 x 1,5
- Poznámky k přesnosti/odchylce: Uvedené hodnoty se dosáhnou po dobu nejméně 20 minut zahřívání
- Hystereze [%]: < 3
- Funkce IO-Link (cyklicky): Specifické pro aplikaci; počítadlo provozních hodin
- Komunikační rozhraní: IO-Link
- Ochrana proti zkratu: Ano
- Skladovací teplota [°C]: -30... 80
- Chyba linearity analogového výstupu [%]: <3
- Max. Odchylka od 90° úhlu senzoru/objektu [°]: ± 4
- max. Pokles napětí spínací výstup DC [v]: 2,2
- Min. Odpor při zatížení [Ω]: 3000
- Min. Doba cyklu procesu [ms]: 3.2
- MTTF: 107
- Úhel otevření cylindrický [°]: 15; (±2)
- Možnosti programování: Hystereze/okno; druhý spínací bod; zpoždění zapnutí a vypnutí; spínací procesy; funkce Teach; spínání světlem/tma
- Profily: Smart Sensor: Identifikace přístroje; multichannel, two setpoint switching sensor, type 0 Generic profiled sensor; Process Data Varise proměnná; Device diagnostis; Teach Channel
- Spínací vzdálenost [mm]: 350...6000; (Target: 400 x 400)
- Spínací frekvence DC [Hz]: 1
- Odchylka spínacího bodu [%]: -5... 5
- Stupeň krytí: IP 67
- Třída ochrany III
- Režim SIO: Ano
- Konektor: Pinlayout: Konektor 0001: 1x M12; kódování: A
- Odběr proudu [mA]: < 30
- Funkce Teach: Ano
- Kompenzace teploty: Ano
- Přetížení: Ano
- Ochrana proti přepólování: Ano
- Měničová frekvence [kHz]: 75
- Druh obalu
Piece
- Kategorie produktu
Ultrazvukové tlačítko
- Typ
UIT505
- Min. provozní napětí
10 V/DC
- Provozní napětí max.
30 V/DC
- Provozní napětí
10 - 30 V/DC
- Výstupy
PNP
- spínací vzdálenost (max.)
6000 mm
- Provedení
Ultrazvuk
- Vlastnosti
LED kontrolka
- Připojení
M12
- Konstrukční velikost
M30
- Typ kontaktu
1 PNP
IP67
- Min. teplota
-20 °C
- Max. teplota
70 °C
- Délka
103.8 mm
- (Ø)
30 mm
- Rozm.
(Ø x d) 30 mm x 103.8 mm
- Splňuje RoHS
ano
- UKCA
bezvýznamný
Ke stažení
List technických údajů
List technických údajů 3321529 ifm Electronic Ultrazvukové tlačítko Ultrazvuk M30 PNP UIT505 Piece
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3321529 ifm Electronic Ultrazvukové tlačítko Ultrazvuk M30 PNP UIT505 Piece
Popis
Ultrazvukový reflexní snímač iFm UIT505
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Produkty nejčastěji kupované s aktuálně prohlíženým
(*Všechny ceny jsou bez DPH.) Tento produkt
Conrad Electronic
15 627,27 Kč*
Celková cena:
21 809,09 Kč*
spínač přiblížení - co přesně hledáte?

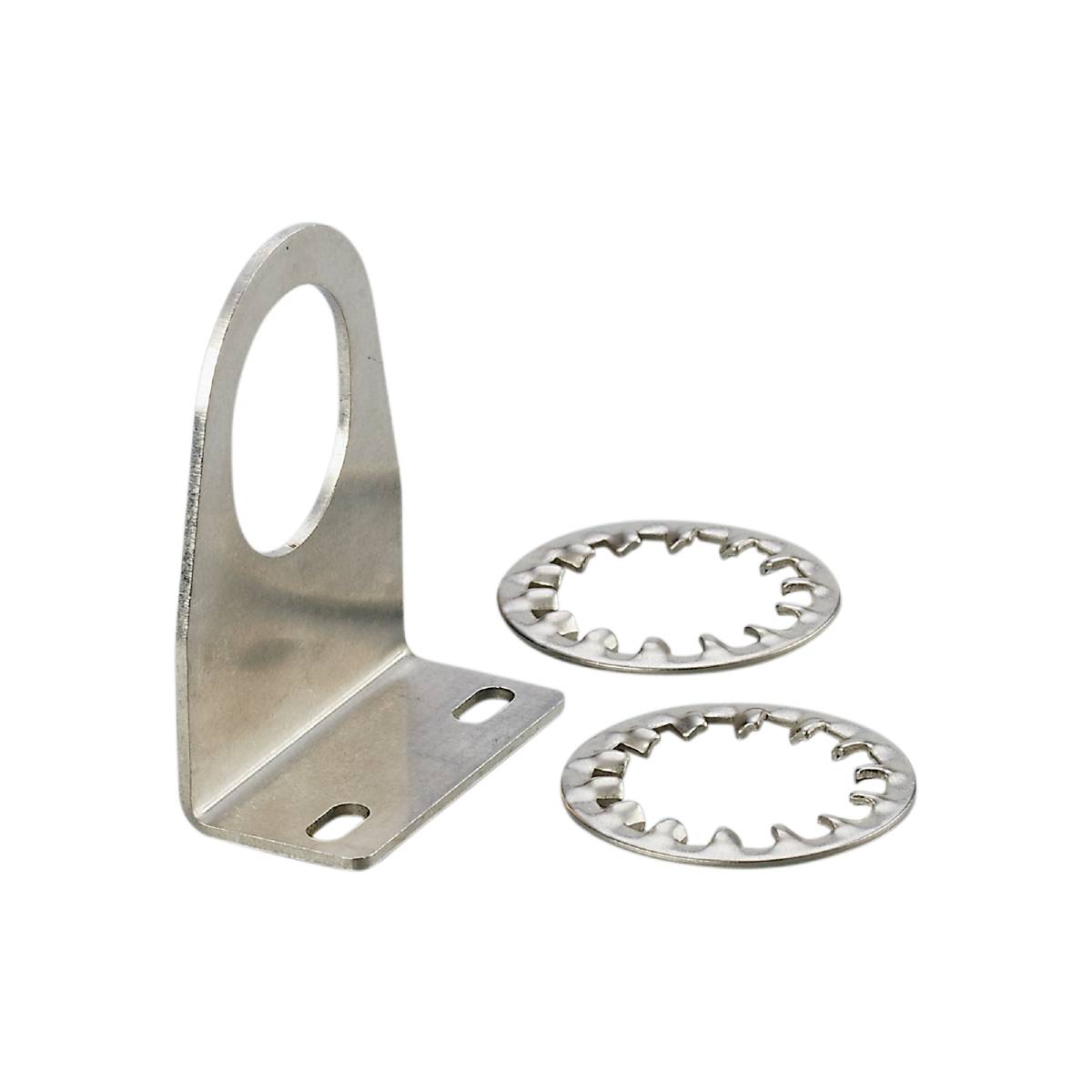

Doplňky
