ifm Electronic senzor tlaku 1 ks PU5401 0 MPa do 25 MPa M12 Analogové

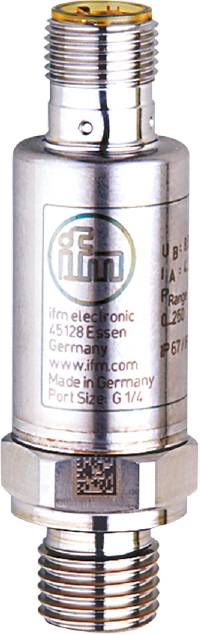

Válec se stříbrným povrchem zobrazuje logo 'ifm electronic', adresu v Essenu, webové stránky, zemi původu a kontaktní informace.
Ilustrační obrázek
Kategorie produktu
senzor tlaku
Připojení
M12
Provedení
přetlak
Max. měřicí rozsah tlaku
25 MPa
Provozní napětí max.
36 V/DC
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Doručení: Út 24. 11.
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Počet
Celková cena (5 545,00 Kč / kus)
5 545,00 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Včetně DPH.
Plus 0,00 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Doprava zdarma
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Hlavní benefity

Elektronický tlakový senzor ifm PU5401

  • Spolehlivá detekce systémového tlaku v průmyslových aplikacích
  • Vysoká odolnost proti nárazům a vibracím
  • Velmi dobrá přesnost opakování a malá odchylka charakteristických linií
  • Průměrná délka života více než 60 milionů tlakových cyklů
  • Kompaktní a odolné pouzdro z nerezové oceli pro použití ve stísněných montážních podmínkách

Technické parametry

  • Analogový výstup napětí [v]: 0... 10
  • Počet analogových výstupů: 1
  • Počet vstupů a výstupů: Počet analogových výstupů: 1
  • Pevnost v tlaku [MPa]: 62.5
  • Odolnost proti tlaku [psi]: 9060
  • Odchylka charakteristických linií: < ± 0,5; (včetně vyšroubovací odchylky, nulového bodu a chyb napětí, nelinearity, hystereze)
  • Odchylka linearity v procentech: < ± 0,1 (BFSL) / < ± 0,2 (LS)
  • Rozsah měření [MPa]: 0...25
  • Min. Tlak při roztržení [MPa]: 120
  • Okolní teplota-1 [°C]: -40... 90
  • Přesnost opakování v procentech: < ± 0,05; (při kolísání teploty < 10 k)
  • Utahovací moment [Nm]: 25...35; (doporučený točivý moment; v závislosti na mazání, těsnění a zatížení tlakem)
  • Aplikace: Pro průmyslové použití
  • Výstupní signál: Analogový signál
  • Doba pohotovosti [s]: < 0,1
  • Provozní napětí [v]: 16... 36 DC
  • Těsnění: Rozhraní FKM (DIN EN ISO 1179-2)
  • Škrticí prvek: ne (lze dovybavit)
  • Typ: relativní tlak
  • Pevnost v tlaku [bar]: 625
  • Směrnice o tiskařských zařízení: Správná praxe v oblasti strojírenství; použitelná pro média skupiny 2; média skupiny 1 na vyžádání
  • Celkový počet výstupů: 1
  • Hmotnost [g]: 59.500
  • Odchylka hystereze: < ± 0,2
  • Odolnost proti zkratu: Ano
  • Skladovací teplota [°C]: -40... 100
  • Dlouhodobá stabilita: < ± 0,1; (po 6 měsících)
  • Média: Kapalná a plynná média
  • Teplota média [°C]: -40... 90
  • Rozsah měření [bar]: 0...250
  • Rozsah měření [psi]: 0...3625
  • Min. Tlak při roztržení [bar]: 1200
  • Min. Tlak při roztržení [psi]: 17400
  • Min. Tlakové cykly: 60 milionů; (při 1,2 násobném jmenovitém tlaku)
  • Min. IZOLAČNÍ ODPOR [MΩ]: 100; (500 V DC)
  • Min. Odpor při zatížení [Ω]: 2000
  • MTTF: 762
  • Procesní připojení: Závitové připojení G 1/4 vnější závit (DIN EN ISO 1179-2)
  • OCHRANA: IP 67; IP 69K
  • Třída ochrany III
  • Doba skokové odezvy analogového výstupu [ms]: 1
  • Konektor: Pinlayout: Konektor 0174: 1x M12; kódování: A
  • Odběr proudu [mA]: < 12
  • Teplotní koeficient nulový bod a rozsah: < ± 0,1 (-25...90 °C) / < ± 0,2 (-40...-25 °C)
  • Přetížení: Ano
  • V případě, že je k použití jako zdroj energie k použití jako zdroj energie, je tento zdroj
  • Ochrana proti přepólování: Ano
  • Materiály ve styku s Medium: 1.4542 (ocel / 17-4 PH / 630)
Kategorie produktu

senzor tlaku

Typ

PU5401

Připojení

M12

Provedení

přetlak

Min. měřicí rozsah tlaku

0 MPa

Max. měřicí rozsah tlaku

25 MPa

Rozsah měření (tlak)

0 MPa do 25 MPa

Min. provozní napětí

16 V/DC

Provozní napětí max.

36 V/DC

Provozní napětí

16 - 36 V/DC

Typ kontaktu

Analogové

IP67 / IP69K

Hadicová přípojka

G1/4 AG

Min. teplota

-40 °C

Max. teplota

90 °C

Hmotnost

0.0560 kg

Obsah

1 ks

UKCA

Ano

Ke stažení

List technických údajů

List technických údajů 3319535 ifm Electronic senzor tlaku 1 ks PU5401 0 MPa do 25 MPa M12 Analogové

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3319535 ifm Electronic senzor tlaku 1 ks PU5401 0 MPa do 25 MPa M12 Analogové

Popis

Elektronický tlakový senzor ifm PU5401

Tento text byl přeložen strojově.
