ifm Electronic senzor tlaku 1 ks PT5501 0 MPa do 25 MPa M12 Analogové

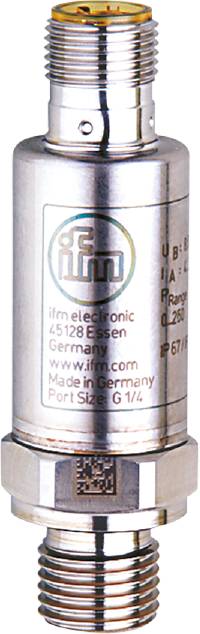

Průmyslový senzor s nápisem: 'ifm electronic, 45128 Essen, Německo, www.ifm.com, Vyrobeno v Německu, Velikost připojení: G 1/4'.
Ilustrační obrázek
Kategorie produktu
senzor tlaku
Připojení
M12
Provedení
relativní tlak
Max. měřicí rozsah tlaku
25 MPa
Provozní napětí max.
32 V/DC
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Doručení: Po 23. 11.
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Počet
Celková cena (5 929,00 Kč / kus)
5 929,00 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Včetně DPH.
Plus 0,00 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Doprava zdarma
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Hlavní benefity

Elektronický tlakový senzor iFm PT5501

  • Pro spolehlivé zachycení systémového tlaku v mobilních pracovních strojích
  • Odolný kryt z nerezové oceli s vysokou odolností proti nárazům a vibracím
  • Kompaktní provedení pro použití ve stísněných montážních podmínkách
  • Průměrná délka života více než 60 milionů tlakových cyklů
  • Dlouhodobě stabilní díky vysoké přesnosti opakování a nízké odchylce linií

Technické parametry

  • Analogový výstup proud [mA]: 4...20
  • Počet analogových výstupů: 1
  • Počet vstupů a výstupů: Počet analogových výstupů: 1
  • Pevnost v tlaku [MPa]: 62.5
  • Odolnost proti tlaku [psi]: 9060
  • Odchylka charakteristických linií: < ± 0,8; (včetně vyšroubovací odchylky, nulového bodu a chyb napětí, nelinearity, hystereze)
  • Odchylka linearity v procentech: < ± 0,25 (BFSL) / < ± 0,5 (LS)
  • Rozsah měření [MPa]: 0...25
  • Min. Tlak při roztržení [MPa]: 120
  • Okolní teplota-1 [°C]: -40... 100
  • Přesnost opakování v procentech: < ± 0,05; (při kolísání teploty < 10 k)
  • Utahovací moment [Nm]: 25...35; (doporučený točivý moment; v závislosti na mazání, těsnění a zatížení tlakem)
  • Aplikace: Pro mobilní použití
  • Výstupní signál: Analogový signál
  • Doba pohotovosti [s]: < 0,1
  • Provozní napětí [v]: 8... 32 DC
  • Těsnění: Rozhraní HNBR ( DIN EN ISO 1179-2)
  • Škrticí prvek: Ano
  • Typ: relativní tlak
  • Pevnost v tlaku [bar]: 625
  • Směrnice o tiskařských zařízení: Správná praxe v oblasti strojírenství; použitelná pro média skupiny 2; média skupiny 1 na vyžádání
  • Celkový počet výstupů: 1
  • Hmotnost [g]: 59.000
  • Odchylka hystereze: < ± 0,2
  • Odolnost proti zkratu: Ano
  • Skladovací teplota [°C]: -40... 100
  • Dlouhodobá stabilita: < ± 0,1; (po 6 měsících)
  • Max. Zátěž [Ω]: (UB - 8 v) / 21,5 mA; @8V = 0 ; při 12 v max. 200; @24V max. 750
  • Média: Kapalná a plynná média
  • Teplota média [°C]: -40... 125
  • Rozsah měření [bar]: 0...250
  • Rozsah měření [psi]: 0...3625
  • Min. Tlak při roztržení [bar]: 1200
  • Min. Tlak při roztržení [psi]: 17400
  • Min. Tlakové cykly: 60 milionů; (při 1,2 násobném jmenovitém tlaku)
  • Min. IZOLAČNÍ ODPOR [MΩ]: 100; (500 V DC)
  • MTTF: 704
  • Procesní připojení: Závitové připojení G 1/4 vnější závit (DIN EN ISO 1179-2)
  • OCHRANA: IP 67; IP 69K
  • Třída ochrany III
  • Doba skokové odezvy analogového výstupu [ms]: 2
  • Konektor: Pinlayout: Konektor 0180: 1x M12; kódování: A; max. Délka kabelu 30 m.
  • Teplotní koeficient nulový bod: < ± 0,1 (0...80 °C); < ± 0,2 (-40...0 °C / 80...125 °C)
  • Teplotní koeficient rozsah: < ± 0,1 (0...80 °C); < ± 0,2 (-40...0 °C / 80...125 °C)
  • Přetížení: Ano
  • V případě, že je k použití jako zdroj energie k použití jako zdroj energie, je tento zdroj
  • Ochrana proti přepólování: Ano
  • Materiály ve styku s Medium: 1.4542 (ocel / 17-4 PH / 630)
Kategorie produktu

senzor tlaku

Typ

PT5501

Připojení

M12

Délka kabelu

30 m

Provedení

relativní tlak

Reakční doba

2 ms

Výstupy

analogový proud

Výstupní signál (min.)

4 mA

Výstupní signál (max.)

20 mA

Rozhraní

zástrčka M12

Min. měřicí rozsah tlaku

0 MPa

Max. měřicí rozsah tlaku

25 MPa

Rozsah měření (tlak)

0 MPa do 25 MPa

Min. provozní napětí

8 V/DC

Provozní napětí max.

32 V/DC

Provozní napětí

8 - 32 V/DC

Typ kontaktu

Analogové

Hadicová přípojka

G1/4 AG

Min. teplota

-40 °C

Max. teplota

100 °C

Hmotnost

59.000 g

Splňuje RoHS

ano

Obsah

1 ks

UKCA

Ano

Ke stažení

List technických údajů

List technických údajů 3319697 ifm Electronic senzor tlaku 1 ks PT5501 0 MPa do 25 MPa M12 Analogové

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3319697 ifm Electronic senzor tlaku 1 ks PT5501 0 MPa do 25 MPa M12 Analogové

Popis

Elektronický tlakový senzor iFm PT5501
