ifm Electronic senzor tlaku 1 ks PT0505 0 kPa do 400 kPa M12 Analogové Single

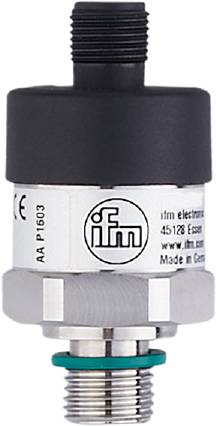

Snímač od společnosti ifm electronic s produktovými informacemi na štítku.
Ilustrační obrázek
Druh obalu
Single
Kategorie produktu
senzor tlaku
Připojení
M12
Provedení
absolutní tlak
Max. měřicí rozsah tlaku
400 kPa
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Doručení: Po 23. 11.
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Počet
Celková cena (5 929,00 Kč / kus)
5 929,00 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Včetně DPH.
Plus 0,00 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Doprava zdarma
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Hlavní benefity

Elektronický snímač absolutního tlaku iFm PT0505

  • Přesné měření absolutního tlaku bez ohledu na okolní tlak
  • Pro použití při zvláště přesné regulaci tlaku
  • Odolný kryt z nerezové oceli s vysokou odolností proti nárazům a vibracím
  • Kompaktní provedení pro použití ve stísněných montážních podmínkách
  • Dlouhodobě stabilní díky vysoké přesnosti opakování a nízké odchylce linií

Technické parametry

  • Analogový výstup proud [mA]: 4...20
  • Počet analogových výstupů: 1
  • Počet vstupů a výstupů: Počet analogových výstupů: 1
  • Odolnost proti tlaku [psi]: 116
  • Odchylka charakteristických linií: < ± 1,0; (včetně chyb nulového bodu a napětí, nelinearity, hystereze)
  • Odchylka linearity v procentech: < ± 0,5 (BFSL) / < ± 1,0 (LS)
  • Okolní teplota-1 [°C]: 0... 80
  • Přesnost opakování v procentech: < ± 0,1; (při kolísání teploty < 10 k)
  • Utahovací moment [Nm]: 25...35; (doporučený točivý moment; v závislosti na mazání, těsnění a zatížení tlakem)
  • Aplikace: Pro průmyslové použití
  • Výstupní signál: Analogový signál
  • Provozní napětí [v]: 8... 30 DC
  • Těsnění: Rozhraní: NBR (DIN EN ISO 1179-2)
  • Škrticí prvek: ne
  • Typ tisku: Absolutní tlak
  • Pevnost v tlaku [bar]: 8
  • Pevnost v tlaku [kPa]: 800
  • Směrnice o tiskařských zařízení: Správná praxe v oblasti strojírenství; použitelná pro média skupiny 2; média skupiny 1 na vyžádání
  • Plnicí kapalina pro přenos tlaku: Syntetický olej
  • Celkový počet výstupů: 1
  • Hmotnost [g]: 118.650
  • Odolnost proti zkratu: Ano
  • Skladovací teplota [°C]: -20... 80
  • Dlouhodobá stabilita: < ± 0,1; (za rok)
  • Max. Zátěž [Ω]: 800; (Ub = 24 v; (Ub - 8 v) / 20 mA)
  • Média: Kapalná a plynná média
  • Teplota média [°C]: 0... 80
  • Rozsah měření [bar]: 0...4
  • Rozsah měření [kPa]: 0... 400
  • Rozsah měření [psi]: 0...58
  • Min. Tlak při roztržení [bar]: 25
  • Min. Tlak při roztržení [kPa]: 2500
  • Min. Tlak při roztržení [psi]: 360
  • Min. Počet tlakových cyklů: 10 milionů
  • Min. IZOLAČNÍ ODPOR [MΩ]: 100; (500 V DC)
  • MTTF: 815
  • Procesní připojení: Závitové připojení G 1/4 vnější závit (DIN EN ISO 1179-2)
  • Stupeň krytí: IP 67
  • Třída ochrany III
  • Doba skokové odezvy analogového výstupu [ms]: 4
  • Konektor: Pinlayout: Konektor 0180: 1x M12; kódování: A
  • Teplotní koeficient nulový bod: < ± 0,2; (0...80 °C)
  • Teplotní koeficient rozsah: < ± 0,2; (0...80 °C)
  • Ochrana proti přepólování: Ano
  • Materiály ve styku se Medium: 1.4404 (nerezová ocel / 316L)
Druh obalu

Single

Kategorie produktu

senzor tlaku

Typ

PT0505

Připojení

M12

Provedení

absolutní tlak

Reakční doba

4 ms

Výstupy

analogový proud

Výstupní signál (min.)

4 mA

Výstupní signál (max.)

20 mA

Min. měřicí rozsah tlaku

0 kPa

Max. měřicí rozsah tlaku

400 kPa

Rozsah měření (tlak)

0 kPa do 400 kPa

Min. provozní napětí

8 V/DC

Provozní napětí max.

30 V/DC

Provozní napětí

8 - 30 V/DC

Typ kontaktu

Analogové

Mezní tlak

25 bar

Hadicová přípojka

G1/4 AG

Min. teplota

0 °C

Max. teplota

80 °C

Hmotnost

118.650 g

Splňuje RoHS

ano

Obsah

1 ks

UKCA

Ano

Ke stažení

List technických údajů

List technických údajů 3319695 ifm Electronic senzor tlaku 1 ks PT0505 0 kPa do 400 kPa M12 Analogové Single

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3319695 ifm Electronic senzor tlaku 1 ks PT0505 0 kPa do 400 kPa M12 Analogové Single

Popis

Elektronický snímač absolutního tlaku iFm PT0505
