ifm Electronic senzor přiblížení JN2200 JN2200 Měřicí rozsah: -180 - +180 ° IO-Link M12 1 spínací kontakt, 1 rozpínací k

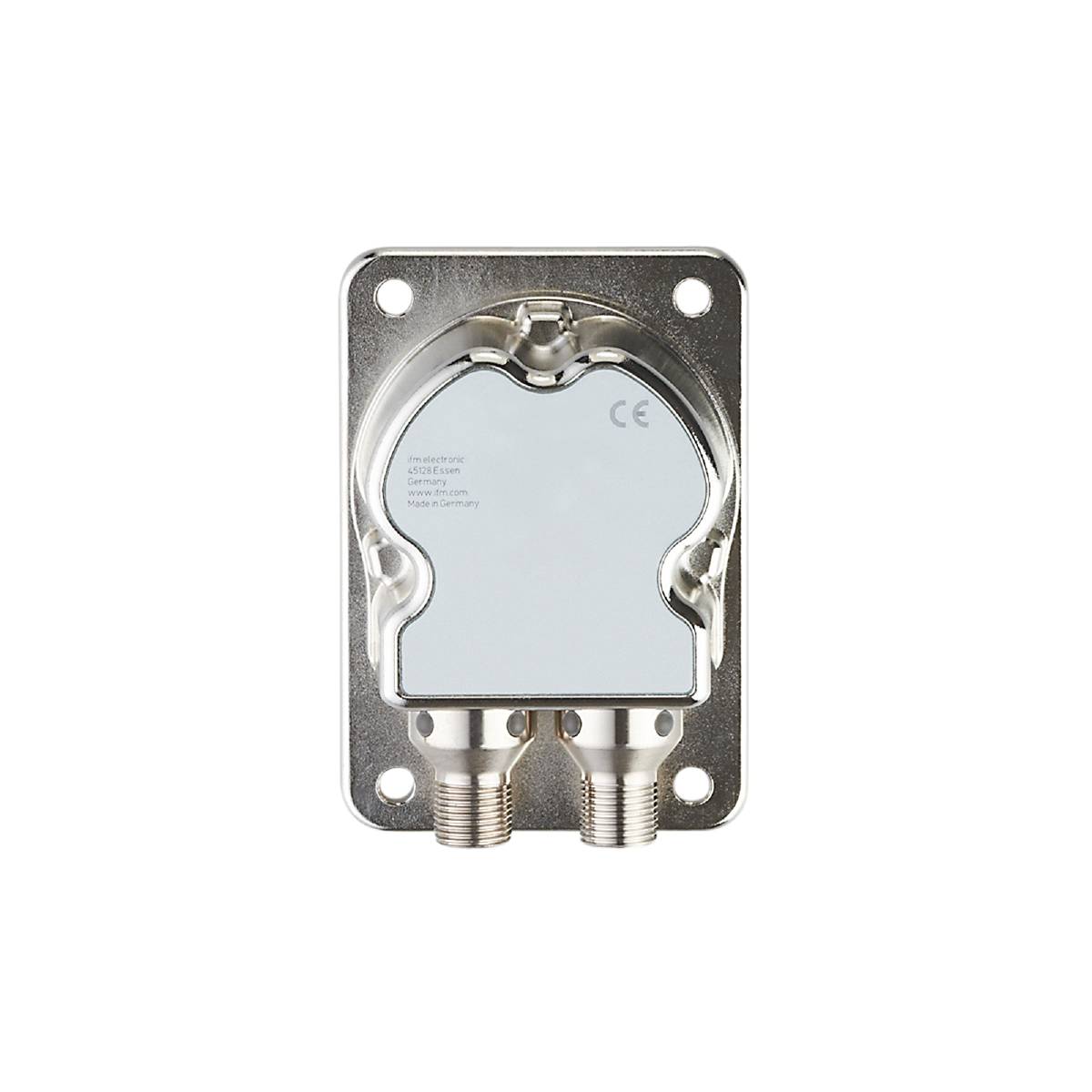

Kovový senzor obdélníkového tvaru se dvěma konektory dole. Zařízení určené pro detekci fyzikálních nebo elektrických signálů.
Ilustrační obrázek
Kategorie produktu
senzor přiblížení
Provozní napětí max.
30 V/DC
měřicí rozsah
+180 °
Výstupy
PNP
NPN
Připojení
M12
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Doručení: Po 16. 11.
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Počet
Celková cena (13 351,24 Kč / kus)
13 351,24 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Bez DPH.
Plus 0,00 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Doprava zdarma
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Hlavní benefity

Snímač sklonu ifm JN2200

  • Přesné měření úhlu sklonu ve směru X a Y
  • Vysoká přesnost měření v celém úhlovém rozsahu ve dvou osách
  • Se dvěma programovatelnými spínacími výstupy, dvěma nastavitelnými analogovými výstupy a IO-Link
  • Kompaktní a odolné pouzdro
  • Vysoká úroveň ochrany pro průmyslové prostředí v náročném prostředí

Technické parametry

  • Rozměry [mm]: 90 x 62 x 33,2
  • Analogový výstup napětí [v]: 2... 10; (v případě závady: 1 )
  • Analogový výstup proud [mA]: 4... 20; (v případě závady: 2 )
  • Počet analogových výstupů: 2
  • Počet digitálních výstupů: 2
  • Počet vstupů a výstupů: Počet digitálních výstupů: 2; počet analogových výstupů: 2
  • Počet měřících os - měření vibrací: Parametrizované x/Y/Z
  • Počet měřících os - měření sklonu: 2
  • Displej: Provoz: 1x LED, zelená; spínací bod: 1x LED, žlutá
  • Rozlišení sklonu [°]: 0,05
  • Princip funkce sklonu: Statický
  • Přesnost sklonu [°]: ≤ ± 0,5; (absolutní)
  • Sklon hystereze [°]: ≤ ± 0,05
  • Revize IO-Link: 1.1
  • Princip měření Diagnostika: Kapacitní MEMS
  • SDCI NORMA: IEC 61131-9 CDV
  • Přenosový typ IO-Link: COM2 (38,4 kBaud)
  • Okolní teplota-1 [°C]: -40... 85
  • Aplikace: Velmi přesné měření sklonu ve 2 osách pro mobilní a průmyslové použití
  • Výstupní funkce: Spínací / rozpínací kontakt; (programovatelná)
  • Výstupní signál: Analogový signál; spínací signál
  • Potřebná základní třída: A
  • Doba pohotovosti [s]: 300; (doba zahřívání; max. Doba iniciace: 1000 m)
  • Provozní napětí [v]: 9,2... 30 DC; (výstup napětí: 12... 30 DC; IO-Link: 18... 30 DC)
  • Trvalá proudová zatížitelnost spínacího výstupu DC [mA]: 125; (125 (85 °C); 200 (60 °C); 250 (40 °C)
  • Montážní poloha: Horizontální
  • Elektrické provedení: PNP/NPN
  • Frekvenční rozsah - vibrace [Hz]: 0,1...400
  • Přesnost analogového výstupu [%]: ≤ 1
  • Celkový počet výstupů: 4
  • Hmotnost [g]: 410.000
  • Mezní frekvence - měření sklonu [Hz]: 0,5...10; (parametrizovatelné)
  • Komunikační rozhraní: IO-Link
  • Ochrana proti zkratu: Ano
  • Skladovací teplota [°C]: -40... 85
  • Max. RUČITEL [Ω]: 220; (220 (9,2…15 V) / 500 (15…30 V)
  • max. Pokles napětí spínací výstup DC [v]: 2,5
  • Max. Odběr proudu [mA]: 330; (9,2 v DC; -40 °C)
  • Rozsah měření vibrací - měření vibrací [g]: 16; (± 2; ± 4; ±8 parametrizované)
  • Rozsah měření vibrací - měření vibrací [mm/s]: 3200
  • Min. ZÁTĚŽOVÝ ODPOR [Ω]: 1000; (10000 (12...13,5 V) / 1000 (13,5 - 30 V)
  • Min. Doba cyklu procesu [ms]: 5
  • MTTF: 176
  • Norma: V souladu s ECE R 10, Rev. 5; ISO 7637-3: 2007-07
  • Možnosti programování: Úhel (X/Y) / vibrace (Veff/aPeak); hystereze/okno; spínací body; spínací logika; chybná signalizace; samotest; proudový/napěťový výstup
  • Profily: Smart senzor: Proměnná Process Data; identifikace přístroje, diagnostika
  • Analogové procesní údaje: 2
  • Údaje o procesu binárně: 2
  • OCHRANA: IP 65; IP 67; IP 68; IP 69K
  • Třída ochrany III
  • Režim SIO: Ano
  • Konektor: 1. digitální - Pinlayout: Konektor 0001 - konektor: 1 x M12; kódování: A / 2. analogový - Pinlayout: 0001 - konektor: 1 x M12; kódování: A
  • Odběr proudu [mA]: 90; (24 v DC, 25 °C)
  • Teplotní koeficient [1/k]: ≤ ± 0,02°
  • Přetížení: Ano
  • Ochrana proti přepólování: Ano
  • Ochrana proti přepólování: Ano
  • Přesnost opakování [°]: ≤ ± 0,1
  • Rozsah úhlu - měření sklonu [°]: ± 180
Kategorie produktu

senzor přiblížení

Typ

JN2200

Min. provozní napětí

9.2 V/DC

Provozní napětí max.

30 V/DC

Provozní napětí

9.2 - 30 V/DC

Provozní proud

90 mA

Typ kontaktu

1 spínací kontakt

1 rozpínací kontakt

Analogové

Min. měřicí rozsah

-180°

měřicí rozsah

+180°

Měřicí rozsah

-180 - +180 °

Rozlišení

0.05°

Počet os

2

Výstupy

PNP

NPN

Výstupní signál (min.)

2 V

Výstupní signál (max.)

10 V

Měřicí přesnost ±

0.5°

Připojení

M12

Vlastnosti

LED kontrolka

Rozhraní

IO-Link

Min. teplota

-40 °C

Max. teplota

85 °C

Délka

90 mm

Šířka

62 mm

V

33.2 mm

Splňuje RoHS

ano

Obsah

1 ks

UKCA

bezvýznamný

Ke stažení

List technických údajů

List technických údajů 3321321 ifm Electronic senzor přiblížení JN2200 JN2200 Měřicí rozsah: -180 - +180 ° IO-Link M12 1 spínací kontakt, 1 rozpínací k

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3321321 ifm Electronic senzor přiblížení JN2200 JN2200 Měřicí rozsah: -180 - +180 ° IO-Link M12 1 spínací kontakt, 1 rozpínací k

Popis

Snímač sklonu ifm JN2200
