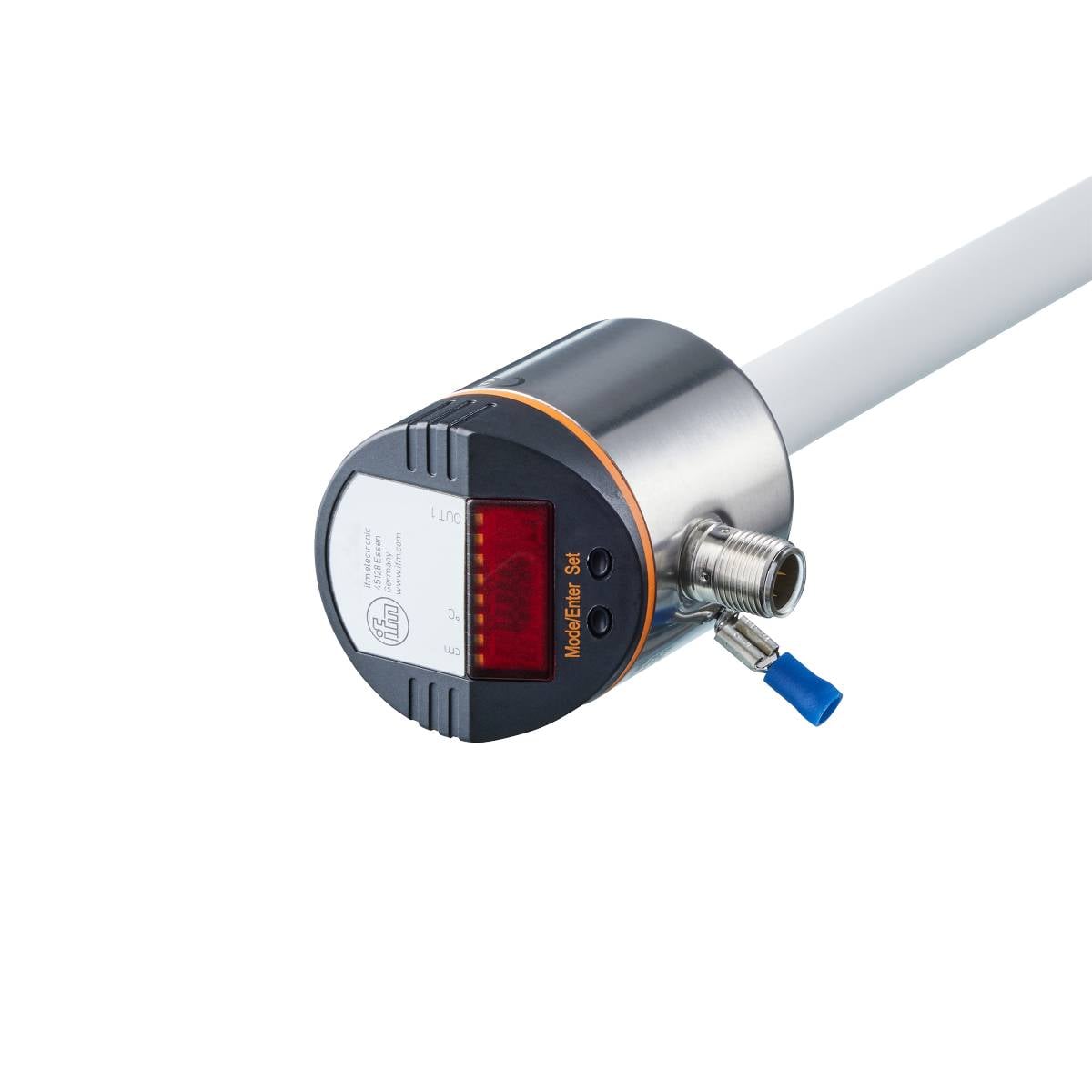

Ilustrační obrázek
ifm Electronic LT3924, LT3924 Hladinové a teplotní čidlo, 18 - 30 V/DC, 1 ks
Kategorie produktu
Hladinové a teplotní čidlo
Min. provozní napětí
18 V/DC
Provozní napětí max.
30 V/DC
Druh obalu
Piece
Typ
LT3924
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Počet
Celková cena (18 549,00 Kč / kus)
18 549,00 Kč
Včetně DPH.
Doprava zdarma
Ověřený prodejce s technickou podporou
Hlavní benefity
Elektronický senzor iFm LT3924 pro stav hladiny a teplotu
- Spolehlivé monitorování hladiny v nádržích a nádržích
- Pro použití ve vodě, olejích a chladících prostředcích
- Komfortní nastavení spínací funkce a spínacích bodů
- Monitorování hladiny a teploty jediným přístrojem
- Dobře čitelný 4-místný LED displej
- Pohodlné ovládání pomocí tlačítek nebo programování přes IO-Link
Technické parametry
- Rozměry [mm]: Ø 16
- Aktivní oblast a [mm]: 585
- Analogový výstup napětí [v]: 0... 10, invertující
- Analogový výstup proud [mA]: 4... 20, invertovatelný
- Dynamika odezvy T09 – monitorování teploty [s]: 90
- Počet analogových výstupů: 1
- Počet digitálních výstupů: 1
- Počet vstupů a výstupů: Počet digitálních výstupů: 1; počet analogových výstupů: 1
- Displej: 2x LED, zelená (cm, °C); spínací stav: 1x LED, žlutá; naměřené hodnoty: Alfanumerický displej, 4-místný; nastavení parametrů: Alfanumerický displej, 4 číslice
- Pevnost v tlaku [MPa]: 0.05
- Revize IO-Link: 1.1
- SDCI norma: IEC 61131-9
- Délka tyče L [mm]: 728
- Přenosový typ IO-Link: COM2 (38,4 kBaud)
- Okolní teplota-1 [°C]: 0... 60
- Tovární nastavení: Minerální oleje
- Přesnost opakování: ± 2
- Rozlišení [mm]: 5
- Rozlišení - monitorování teploty [k]: 0.5
- Rozlišení spínacího výstupu - monitorování teploty [k]: 0,5
- Provedení ochrana proti zkratu: Tepelně obráběná
- Výstupní funkce: Spínací / rozpínací kontakt; (parametrizovatelný)
- Výstupní signál: Spínací signál; analogový signál; IO-Link
- Potřebná základní třída: A
- Doba pohotovosti [s]: < 3
- Provozní napětí [v]: 18... 30 DC
- Trvalá proudová zatížitelnost spínacího výstupu DC [mA]: 200
- Dielektrikum média: > 2
- Elektrické provedení: PNP/NPN
- Celkový počet výstupů: 2
- Hmotnost [g]: 509.750
- Hystereze OP - rozsah nastavení [mm]: 4
- V krocích od - rozsah nastavení [mm]: 10
- V krocích - monitorování teploty [°C]: 0.5
- Neaktivní rozsah I1 / I2 [mm]: 104 / 39
- Komunikační rozhraní: IO-Link
- Ochrana proti zkratu: Ano
- Skladovací teplota [°C]: -25... 80
- Max. Ručitel [Ω]: 500
- max. Pokles napětí spínací výstup DC [v]: 2,5
- Média: Vodní chladicí mazivo; olej; olejové kapaliny; voda; vodní prostředí podobné vodě
- Teplota média - chladicí médium [°C]: 0... 35; (se systémem klimaroury E43102 35... 55 )
- Teplota média - OEL [°C]: 0... 70
- Teplota média - voda [°C]: 0... 35; (s trubkou na klimaře E43102 35... 55 )
- Krátkodobá teplota média - oel [°C]: 0... 90; (< 1 h)
- Rozsah měření - monitorování teploty [°C]: -20... 90
- Chyba měření: ± 5
- Min. Odpor při zatížení [Ω]: 2000
- Min. Doba cyklu procesu [ms]: 4.5
- MTTF: 223
- Nepoužitelné pro: Vysoce vodivá média; přiléhající média; granule; sypké materiály; kyseliny; zásady
- Napětí při nulovém signálu [v]: 0
- Nulový signál proud [mA]: 4,0
- Možnosti programování: Hystereze/okno; spínací/rozpínací kontakt; spínací logika; proudový/napěťový výstup; pozice SP/RP; porovnání OP; volba médií; nastavení ofsetu; zpoždění sepnutí/zpětného zapnutí
- Profily: Smart senzor: Proměnná Process Data; identifikace přístroje, diagnostika
- Analogové procesní údaje: 4
- Údaje o procesu binární: 1
- Referenční bod OP - rozsah nastavení [mm]: 200 - 240 - 280 - 310 - 350 - 390 - 420 - 460 - 500 - 530 - 570 - 610 - OFF
- Zpětný spínací bod RP - rozsah nastavení [mm]: 50...580
- Zpětný spínací bod RP - monitorování teploty [°C]: -20...89,5
- Spínací bod SP - rozsah nastavení [mm]: 60...590
- Spínací bod SP - monitorování teploty [°C]: -19,5... 90
- Přesnost spínání - monitorování teploty [k]: ± 1,5
- Stupeň krytí: IP 67
- Třída ochrany III
- Režim SIO: Ano
- Konektor: Pinlayout: Konektor 0001: 1x M12; kódování: A
- Odběr proudu [mA]: < 50
- Přetížení: Ano
- Ochrana proti přepólování: Ano
- Plný signál napětí [v]: 10
- Plný signál proudu [mA]: 20
- Materiály ve styku se: PP
- Druh obalu
Piece
- Kategorie produktu
Hladinové a teplotní čidlo
- Typ
LT3924
- Min. provozní napětí
18 V/DC
- Provozní napětí max.
30 V/DC
- Provozní napětí
18 - 30 V/DC
- Vlastnosti
LED kontrolka
- Připojení
M12
- Reakční doba
90 s
- Výstupy
PNP
NPN
- Materiál
PP
- Min. teplota média
0 °C
- Max. teplota média
70 °C
- Hmotnost
509.750 g
- Min. okolní teplota
0 °C
- Max. okolní teplota
60 °C
- Délka
728 mm
- (Ø)
16 mm
- Rozm.
(Ø x d) 16 mm x 728 mm
- Obsah
1 ks
- Splňuje RoHS
ano
- UKCA
bezvýznamný
Ke stažení
List technických údajů
List technických údajů 3321553 ifm Electronic LT3924, LT3924 Hladinové a teplotní čidlo, 18 - 30 V/DC, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3321553 ifm Electronic LT3924, LT3924 Hladinové a teplotní čidlo, 18 - 30 V/DC, 1 ks
Popis
Elektronický senzor iFm LT3924 pro stav hladiny a teplotu
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
