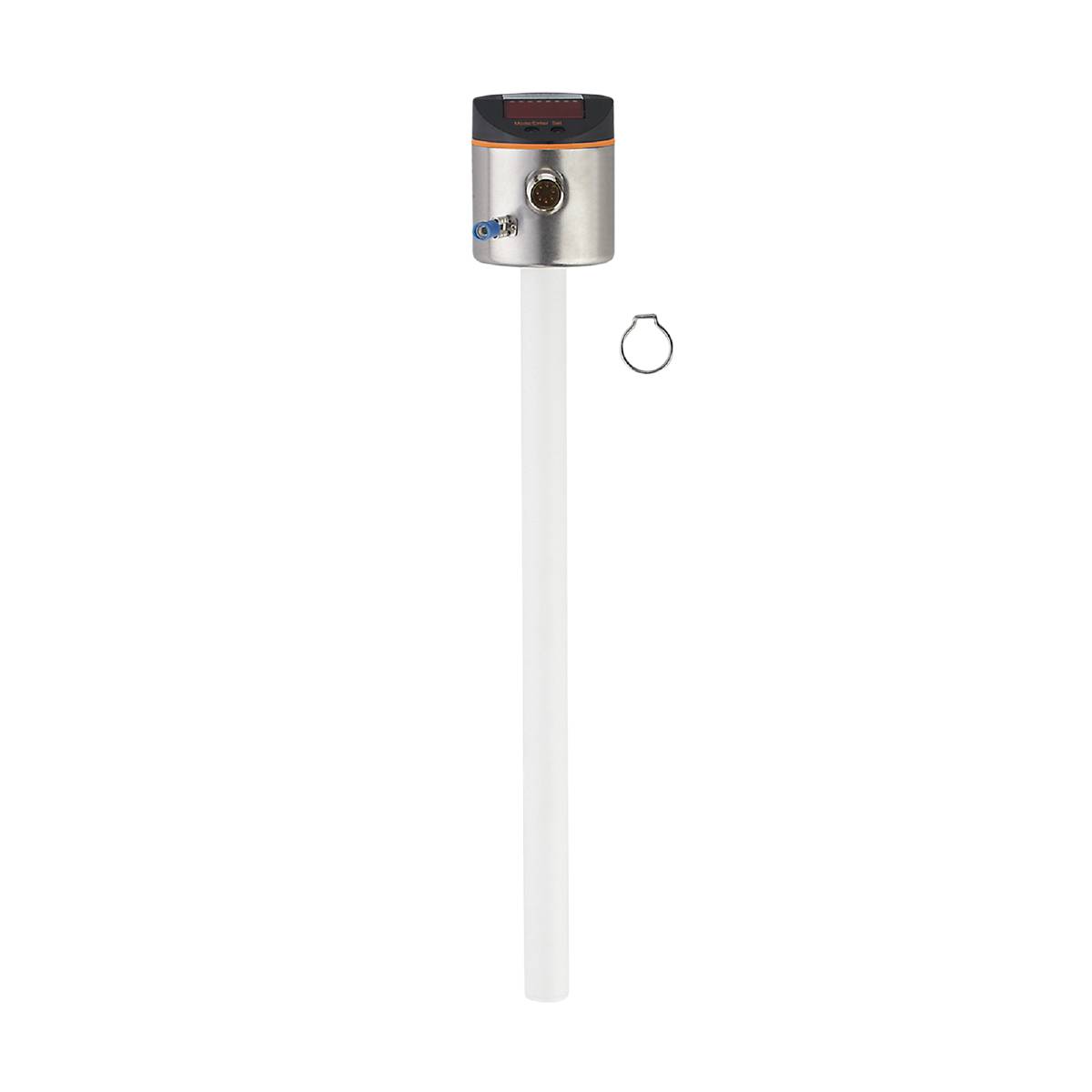

Ilustrační obrázek
ifm Electronic LK8122, LK8122 Elektronické hladinové čidlo, 0.025 - 0.221 m, 18 - 30 V/DC, 1 ks
Kategorie produktu
Elektronické hladinové čidlo
Min. provozní napětí
18 V/DC
Provozní napětí max.
30 V/DC
měřicí rozsah
0.221 m
Typ
LK8122
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Počet
Celková cena (13 271,90 Kč / kus)
13 271,90 Kč
Bez DPH.
Doprava zdarma
Ověřený prodejce s technickou podporou
Hlavní benefity
Elektronický hladinový senzor ifm LK8122
- Pro spolehlivé monitorování hladiny v nádržích a nádobách
- Vhodné pro vodu, oleje a chladící kapaliny
- Dobře čitelný 4-místný LED displej
- Pohodlné ovládání pomocí tlačítek nebo programování přes IO-Link
Technické parametry
- Rozměry [mm]: Ø 16
- Aktivní oblast a [mm]: 195
- Počet digitálních výstupů: 4
- Počet vstupů a výstupů: Počet digitálních výstupů: 4
- Displej: 2x LED, zelená (cm, palce); spínací stav: 4 x LED, žlutá (OUT4...OUT1); naměřené hodnoty: Alfanumerický displej, 4-místný; nastavení parametrů: Alfanumerický displej, 4 číslice
- Revize IO-Link: 1.1
- Princip měření hladiny: Kapacitní
- SDCI norma: IEC 61131-9
- Délka tyče L [mm]: 264
- Přenosový typ IO-Link: COM2 (38,4 kBaud)
- Okolní teplota-1 [°C]: 0... 60
- Tovární nastavení: Vodní chladící mazivo; voda; vodní prostředí podobné vodě
- Přesnost opakování: ± 2
- Rozlišení [mm]: 5
- Provedení ochrana proti zkratu: Tepelně obráběná
- Výstupní funkce: Spínací / rozpínací kontakt; (parametrizovatelný)
- Výstupní signál: Spínací signál; IO-Link
- Tlak nádoby [bar]: 0,5; (při montáži s montážním příslušenstvím: E43001 - E43007, E43019)
- Tlak nádoby [MPa]: 5; (při montáži s montážním příslušenstvím: E43001 - E43007, E43019)
- Potřebná základní třída: A
- Doba pohotovosti [s]: < 3
- Zvláštní vlastnost: Pozlacené kontakty
- Provozní napětí [v]: 18... 30 DC
- Trvalá proudová zatížitelnost spínacího výstupu DC [mA]: 200
- Dielektrikum média: > 2
- Elektrické provedení: PNP/NPN
- Celkový počet výstupů: 4
- Hmotnost [g]: 290.400
- Hystereze OP - rozsah nastavení [mm]: 2
- V krocích od - rozsah nastavení [mm]: 5
- Neaktivní rozsah I1 / I2 [mm]: 53 / 16
- Komunikační rozhraní: IO-Link
- Ochrana proti zkratu: Ano
- Skladovací teplota [°C]: -25... 80
- Max. Rychlost změny výšky hladiny [mm/s]: 100
- max. Pokles napětí spínací výstup DC [v]: 2,5
- Média: Vodní chladicí mazivo; olej; olejové kapaliny; voda; vodní prostředí podobné vodě
- Teplota média - chladicí médium [°C]: 0... 35; (s trubicí na kliku E43100: 35... 65 )
- Teplota média - OEL [°C]: 0... 70
- Teplota média - voda [°C]: 0... 35; (s trubkou na klimaře E43100: 35... 65 )
- Krátkodobá teplota média - oel [°C]: 0... 90; (< 1 h)
- Chyba měření: ± 5
- Min. Doba cyklu procesu [ms]: 3.2
- MTTF: 227
- Nepoužitelné pro: Vysoce vodivá média; přiléhající média; granule; sypké materiály; kyseliny; louhy; oblast potravin a galvanických aplikací
- Možnosti programování: Hystereze/okno; spínací/rozpínací kontakt; spínací logika; pozice SP/RP; vyrovnávací OP; volba médií; nastavení ofsetu; zpoždění sepnutí/zpětného spínače
- Profily: senzor: Proměnná Process Data; identifikace přístroje, diagnostika
- Analogové procesní údaje: 2
- Procesní údaje binární: 4
- Referenční bod OP - rozsah nastavení [mm]: 69 - 82 - 94 - 106 - 118 - 130 - 143 - 155 - 167 - 179 - 191 - 204 - OFF
- Zpětný spínací bod RP - rozsah nastavení [mm]: 20...195
- Spínací bod SP - rozsah nastavení [mm]: 25...200
- Stupeň krytí: IP 67
- Třída ochrany III
- Režim SIO: Ano
- Konektor: Pinlayout: Konektor 0066: 1x M12; kódování: A; kontakty: Pozlacené
- Odběr proudu [mA]: < 50
- Přetížení: Ano
- Ochrana proti přepólování: Ano
- Materiály ve styku se Medium: PP
- Kategorie produktu
Elektronické hladinové čidlo
- Typ
LK8122
- Min. provozní napětí
18 V/DC
- Provozní napětí max.
30 V/DC
- Provozní napětí
18 - 30 V/DC
- Vlastnosti
LED kontrolka
- Připojení
M12
- Výstupy
PNP
NPN
- Materiál
PP
- Materiál pouzdra
PBT
- Min. teplota média
0 °C
- Max. teplota média
70 °C
- Provozní tlak (max.)
0.5 bar
- Min. měřicí rozsah
0.025 m
- měřicí rozsah
0.221 m
- Měřicí rozsah
0.025 - 0.221 m
IP67
- Hmotnost
0.3194 kg
- Min. okolní teplota
0 °C
- Max. okolní teplota
60 °C
- Délka
264 mm
- (Ø)
16 mm
- Rozm.
(Ø x d) 16 mm x 264 mm
- Obsah
1 ks
- Splňuje RoHS
ano
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3321328 ifm Electronic LK8122, LK8122 Elektronické hladinové čidlo, 0.025 - 0.221 m, 18 - 30 V/DC, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3321328 ifm Electronic LK8122, LK8122 Elektronické hladinové čidlo, 0.025 - 0.221 m, 18 - 30 V/DC, 1 ks
Popis
Elektronický hladinový senzor ifm LK8122
