Bürkert 8045, 426499 Průtokový měřič , 18 - 36 V/DC, 1 ks

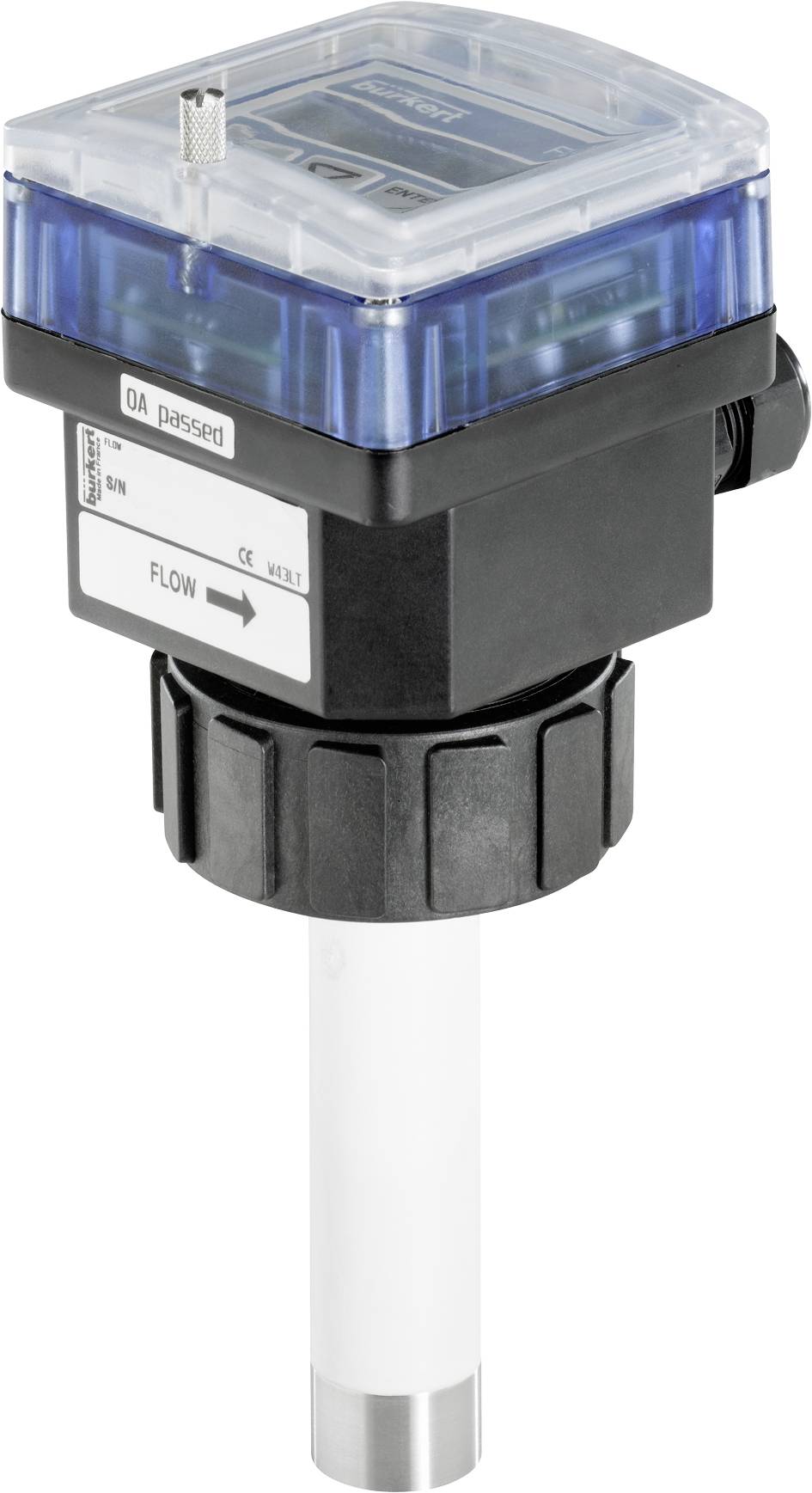

Digitální průtokový senzor v pouzdře s modrým víkem a bílou trubkou, označený šipkou určující směr průtoku.

Kategorie produktu

Průtokový měřič

Min. provozní napětí

18 V/DC

Provozní napětí max.

36 V/DC

Typ

8045

Provozní napětí

18 - 36 V/DC

Datasheety: (PDF)

Doručení: Pá 9. 10.

1 Ks

Zobrazit alternativy

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (42 293,39 Kč / kus)

42 293,39 Kč

Bez DPH.

Doprava zdarma

Už jen 1 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Magneticky induktivní průtokoměr

Senzor bez pohyblivých dílů
Zobrazuje průtok i objem.
Simulace všech výstupů
Podpora CIP

Technické parametry

Provedení senzoru: dlouhé
Napájecí napětí 18 až 36 V DC, filtrované a regulované (3 vodiče), tolerance: ± 0,5 %
S ochranou proti přepólování
Příkon ≤ 300 mA
Digitální vstup: ne
Výstup relé: ne
Analogový výstupní proud (A01) 4 až 20 mA, zahloubení nebo zdroj (v závislosti na kabeláži), 22 mA pro hlášení chyb, max. odpor smyčky: 1300 Ω při 36 V DC, 1000 Ω při 30 V DC, 700 Ω při 24 V DC, 450 Ω při 18 V DC
Teplota prostředí -10 až +60 °C (provoz); -20 až +60 °C (skladování)
Relativní vlhkost < 85 %, bez kondenzace
Nadmořská výška max. 2000 m
Průměr trubky DN 06 až DN 400 (viz. typ S020)
Rozsah měření 0,2 až 10 m/s
Teplota kapaliny viz. graf tlaku/teploty v katalogovém listu, 0 až 80 °C (v závislosti na tvarovce)
Max. tlak kapaliny viz. graf tlaku/teploty v katalogovém listu, PN 10
Vodivost min. 20 µS/cm
Tolerance (pro hodnoty od 1 do 10 m/s) Teach-In ± 0,5 % z naměřené hodnoty, výchozí faktor K ± 4 % z naměřené hodnoty
Linearita ± 0,5 % z konce měřicího rozsahu (10 m/s)
Opakovatelnost ±0,25 % z naměřené hodnoty

Kategorie produktu: Průtokový měřič

Typ: 8045

Min. provozní napětí: 18 V/DC

Provozní napětí max.: 36 V/DC

Provozní napětí: 18 - 36 V/DC

Vlastnosti: LED kontrolka

Připojení: kabelová průchodka

Výstupy: analogový proud

Materiál: polykarbonát

Vlastnosti materiálu: vyztužený skleněným vláknem

Těsnicí materiál: FKM

Materiál pouzdra: PVDF

Min. teplota média: 0 °C

Max. teplota média: +80 °C

Provozní tlak (max.): 10 bar

Měřicí přesnost ±: 0.5 %

Hmotnost: 0.860 kg

Min. okolní teplota: -10 °C

Max. okolní teplota: +60 °C

Délka: 116 mm

Šířka: 88 mm

V: 218 mm

Rozm.: (d x š x v) 116 x 88 x 218 mm

Obsah: 1 ks

Materiál: Pouzdro: PVDF (polyvinylidenfluorid), těsnění: FKM

Připojení: Převlečná matice G2

Ke stažení

List technických údajů

List technických údajů 625785 Bürkert 8045, 426499 Průtokový měřič , 18 - 36 V/DC, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 625785 Bürkert 8045, 426499 Průtokový měřič , 18 - 36 V/DC, 1 ks

Popis

Průtokoměr je vhodný pro potrubí s jmenovitým průměrem od DN 06 do DN 400 a kapaliny s vodivostí> 20 µS/cm. Má podsvícený displej, klávesnici a jeden proudový výstup 4 - 20 mA, jeden digitální výstup (plusový výstup jako základní nastavení) a dva měřiče.

Provedení

Zařízení na měření průtoku
Kombinace s tvarovkami S020
Materiály:
Kryt, víko, matice/těsnění: polykarbonát (zesílení krytu skleněnými vlákny) / NBR
Ochranný kryt čelní fólie / těsnění: polykarbonátu/silikon
Šrouby/těsnění z nerezové oceli/neoprenu
Průchodky: polyamid
Díly v kontaktu s kapalinami:
Držák senzoru: PVDF
Elektrody: nerezová ocel 1.4404 / 316L
Těsnění: FKM (schváleno FDA)
Uzemňovací kroužek: nerezová ocel 1.4404 / 316L
Elektrické připojení: 2 průchodky M 20 x 1,5
Doporučený průřez kabelu 0,5 až 1,5 mm², odstíněný; průměr 6 - 12 mm (při použití jednoho kabelu pro každou průchodku) nebo 4 mm (při použití dvojitého kabelu pro průchodku s vícecestným těsněním)
Snímací prvek u elektrod
Třída ochrany IP65, s připojeným zařízením a přišroubovanými kabelovými průchodkami a až na doraz přišroubovaným ochranným krytem
Normy a schválení:
EMV EN 61000-6-2, EN 61000-6-3
Nízké napětí: EN 61010-1
Tlak dle směrnice 97/23/ES §3 čl. 3 (z konce měřicího rozsahu 10 m/s)
Vibrace: EN 60068-2-6
Šok: EN 60068-2-27
