Ilustrační obrázek

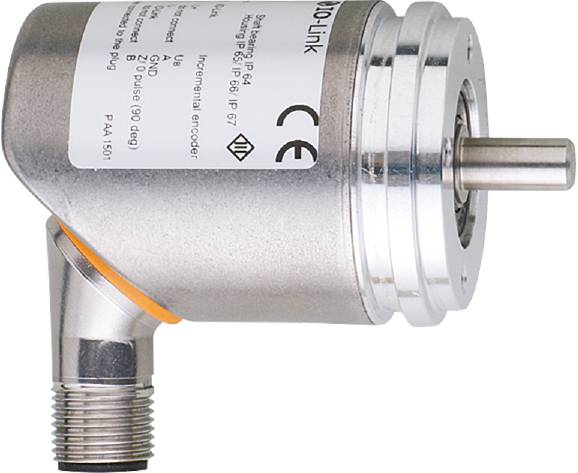

ifm Electronic inkrementální rotační snímač 1 ks RB3100 magnetické 36.5 mm
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
rotační snímač
Provedení
inkrementální
Min. provozní napětí
4.75 V/DC
Provozní napětí max.
30 V/DC
Připojení
zástrčka M12, 5pólová
Datasheety: (PDF)
Počet
Celková cena (5 681,82 Kč / kus)
6 475,21 Kč
-12 %
5 681,82 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Plně otočný snímač hřídele ifm RB3100
- Definovaná sled impulzů pro spolehlivé měření otáček
- Pro přesné určení polohy a měření dráhy
- Vysoká odolnost proti nárazům a vibracím díky magnetickému principu snímání
- Rozlišení volně programovatelné od 1... 10 000
- Komfortní komunikace a programování přes IO-Link
Technické parametry
- Rozměry [mm]: Ø 36,5 / L = 65
- Magnetické snímací systémy
- Rozlišení: 1...10000; (parametrizované; tovární nastavení: 1024) čárové
- Funkční rotační snímač: Inkrementální
- Přesnost úhlu otočného snímače [°]: 0.1
- Revize IO-Link: 1.1
- Přenosový typ IO-Link: COM2 (38,4 kBaud)
- Okolní teplota-1 [°C]: -40... 85
- Upevňovací příruba Ø 36.5 mm
- Doba pohotovosti [s]: 0,5
- Provozní napětí [v]: 4,75... 30 DC
- Referenční teplota točivého momentu [°C]: 20
- Elektrické provedení: HTL/TTL
- Hmotnost [g]: 245.000
- Komunikační rozhraní: IO-Link
- Ochrana proti zkratu: Ano
- Skladovací teplota [°C]: -40... 85
- Max. Počáteční točivý moment [Nm]: 1
- Max. Otáčky elektrické [ot./min]: 12000
- Max. Otáčky mechanické [ot./min]: 12000
- Max. Zatížení hřídele axiální na Axial na konci hřídele [N]: 10
- Max. Radiální zatížení na konci hřídele [N]: 20
- Max. Přípustná relativní vlhkost vzduchu [%]: 95; (nepřípustné rozmrazování)
- Min. Doba cyklu procesu [ms]: 2.3
- MTTF: 292
- Možnosti programování: Rozlišení; směr otáčení; HTL; TTL
- Fázový prodej a a B [°]: 90
- Spínací frekvence [kHz]: 1000
- Stupeň krytí: IP 65; IP 66; (pouzdro: IP 67; značení: IP 64)
- Třída ochrany III
- Režim SIO: Ano
- Spojení: Pinlayout: Konektor: 0063, 11x M12, radiální, použitelný také axiální; Axial: Kódování: A; rukojeť: 1.4401 (nerezová ocel / 316); Max. Délka kabelu 100 m (IO Link: Max. 20 m)
- Odběr proudu [mA]: < 150
- Ochrana proti přepólování: Ano
- Vlnové provedení: Plná hřídel
- Průměr hřídele [mm]: 6
- Materiál hřídele: Nerezová ocel
- Kategorie produktu
rotační snímač
- Typ
RB3100
- Provedení
inkrementální
- Technologie
magnetické
- Min. provozní napětí
4.75 V/DC
- Provozní napětí max.
30 V/DC
- Provozní napětí
4.75 - 30 V/DC
- Rozhraní
IO-Link
- Připojení
zástrčka M12, 5pólová
- Délka kabelu
100 m
- Urovnání (kontakty)
radiální
- Počet kroků za otáčku
10000
- Max. počet pulzů za otáčku
10000
- Ø příruby
36.5 mm
- Typ hřídele
plná hřídel
- Ø hřídele
6 mm
- Materiál (příruba)
hliník
- Materiál (hřídel)
Nerezová ocel
- Materiál pouzdra
nerezová ocel
- Přesnost
0.1°
- Min. teplota
-40 °C
- Max. teplota
85 °C
IP65
IP66
- Délka
65 mm
- (Ø)
36.5 mm
- Rozm.
(Ø x d) 36.5 mm x 65 mm
- Splňuje RoHS
ano
- Obsah
1 ks
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3320349 ifm Electronic inkrementální rotační snímač 1 ks RB3100 magnetické 36.5 mm
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3320349 ifm Electronic inkrementální rotační snímač 1 ks RB3100 magnetické 36.5 mm
Popis
Plně otočný snímač hřídele ifm RB3100
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
