HTB UCFL 206 přírubové ložisko šedá litina Ø otvoru 30 mm Rozestup děr 117 mm

Ložiskové pouzdro s integrovaným kuličkovým ložiskem, typicky používané pro montáž na stroje nebo jiné konstrukční prvky.

Ilustrační obrázek

Dvoudírový přírubový ložiskový domek s jedním ložiskem a obalem značky 'HTB - High Technology Bearings' v pozadí.

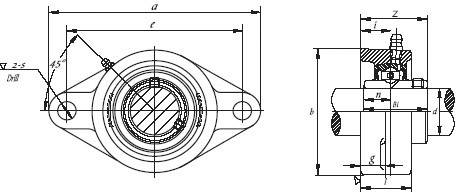

Technický výkres ložiskového držáku. Vlevo nahoře: kótovací čáry; vpravo: příčný řez s rozměry.

1/3

Ilustrační obrázek

Kategorie produktu

přírubové ložisko

Ø otvoru

30 mm

Materiál pouzdra

šedá litina

Typ

UCFL 206

Rozm.

(A x b x e x i x g x l x s x Z uc x n uc) 148 x 80 x 117 x 18 x 13 x 31 x 16 x 40.2 x 15.9 mm

Datasheety: (PDF)

Okamžité doručení: Út 1. 9.

18 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (329,75 Kč / kus)

329,75 Kč

Bez DPH.

Nahlásit právní incident

Technické parametry

Typ: UCFL 206

Kategorie produktu: přírubové ložisko

Ø otvoru: 30 mm

Materiál pouzdra: šedá litina

Rozm.: (A x b x e x i x g x l x s x Z uc x n uc) 148 x 80 x 117 x 18 x 13 x 31 x 16 x 40.2 x 15.9 mm

Hmotnost: 0.9 kg

Rozestup děr: 117 mm

Rozměry: (A x b x e x i x g x l x s x Z uc x n uc) 148 x 80 x 117 x 18 x 13 x 31 x 16 x 40.2 x 15.9 mm

Šířka: 14.8 cm

Dynamická nosnost radiální: 15400 N

Statická radiální únosnost: 10200 N

Ke stažení

List technických údajů

List technických údajů 197049 HTB UCFL 206 přírubové ložisko šedá litina Ø otvoru 30 mm Rozestup děr 117 mm

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 197049 HTB UCFL 206 přírubové ložisko šedá litina Ø otvoru 30 mm Rozestup děr 117 mm

Popis

Pro jednoduché a univerzální použití např. u zemědělských strojů, těžebních zařízení, stavebních strojů. Jednotka UCFL se skládá z utěsněného ložiska s přírubou z šedé litiny. Upevnění hřídele prostřednictvím fixačních šroubů na vnitřním kroužku. Na základě kulovité vnější plochy ložiska se mohou vyrovnat chyby na hřídeli.

Doplňující informace

Pouzdro skladovací jednotky mají ložiska jednotlivýma kamerkama vložky s (balligen) vnější kroužek. Sedadlo krytu je hohlkugelig. Proto jej polekají pouzdro skladovací jednotky, úhlový chyby jsou vyváženy.

Ložisko je lze v pouzdře do cca 4° a 6° průchod.

Pouzdro ložiska se nastaví při montáži obou konce hřídele samy správně. Proto je také, že není nutné jednotkami Lieferzustand nasměrovat přesně.
