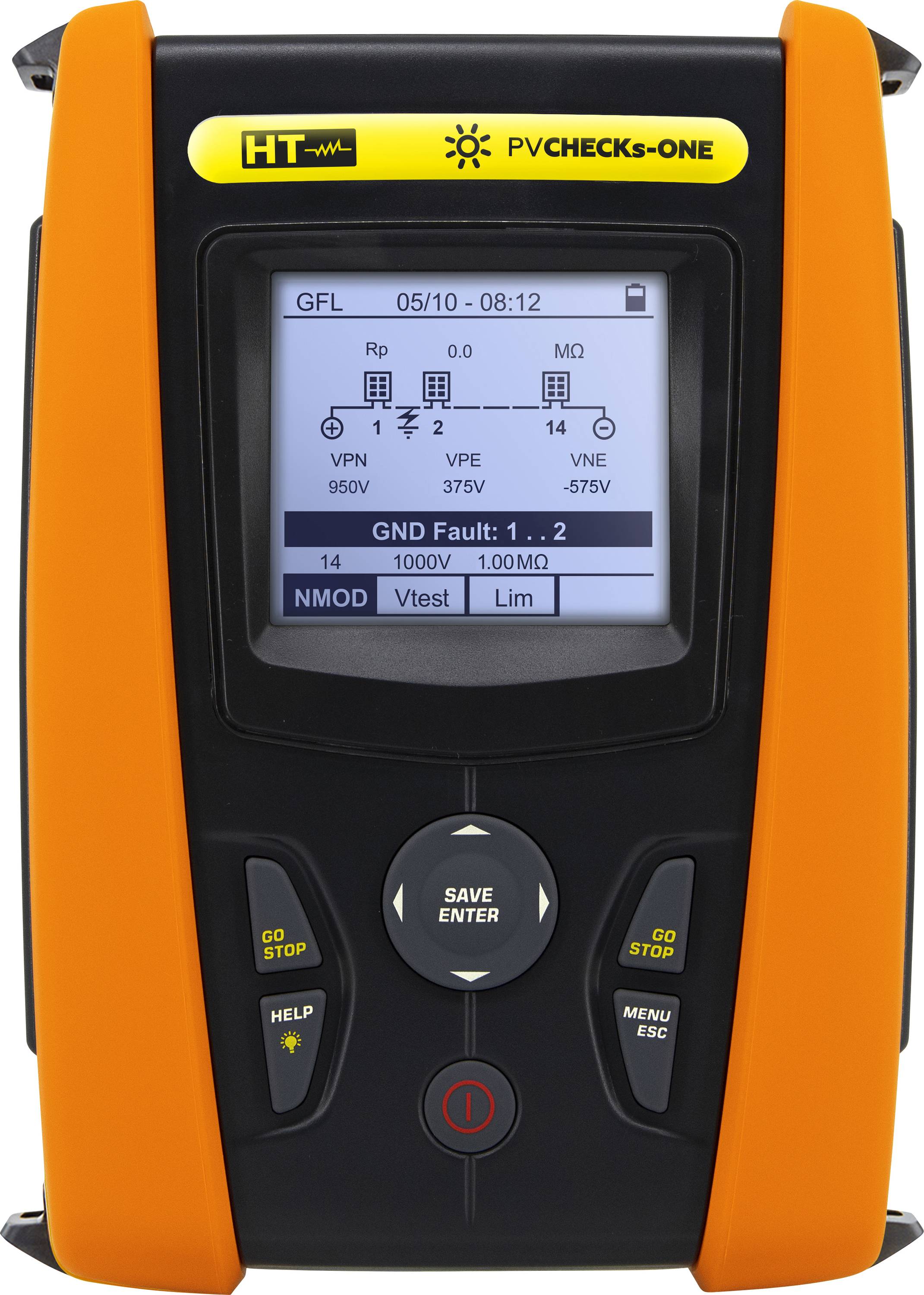

HT Instruments PV-CHECKs One Photovoltaik-Installationstester analyzátor FV panelů, Kalibrováno dle (ISO), 1011550, EN a
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Technické parametry
- REFERENČNÍ TEPLOTA: 23 °C ± 5 °C (73 °F ± 41 °F)
- Provozní teplota: -20 °C až 10 50 °C (14 °F až 122 °F)
- Provozní vlhkost: <80 % RV (Bez kondenzace)
- Skladovací teplota: -20 60 °C až 10 °C (14 °F až 140 °F),
- Vlhkost vzduchu: <80 % RV (Bez kondenzace)
- Maximální provozní výška 2000 m (6562 ft)
- Kategorie produktu
analyzátor FV panelů
ISO
- Kategorie měření
CAT III 1000 V
- Rozm.
(d x š x v) 235 x 165 x 75 mm
- Hmotnost
1.2 kg
IP40
- Rozsah měření VDE
izolační odpor
odpor ochranného vodiče
napětí
proud
teplota
frekvence
odpor
- Norma DIN
DIN VDE 0126
- Displej
digitální (LCD)
- Přesnost
5 °C
- Šířka
165 mm
- V
75 mm
- Délka
235 mm
- Průběh zkoušky
automatický
- Paměť (počet míst)
999
- Paměť (VDE)
ano
- Typ
PV-CHECKs One Photovoltaik-Installationstester
- Vlastnosti
Test zařízení PV
Ke stažení
List technických údajů
List technických údajů 3701887 HT Instruments PV-CHECKs One Photovoltaik-Installationstester analyzátor FV panelů, Kalibrováno dle (ISO), 1011550, EN a
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3701887 HT Instruments PV-CHECKs One Photovoltaik-Installationstester analyzátor FV panelů, Kalibrováno dle (ISO), 1011550, EN a
Informace
Informace 3701887 HT Instruments PV-CHECKs One Photovoltaik-Installationstester analyzátor FV panelů, Kalibrováno dle (ISO), 1011550, EN a
Popis
FV-Check One je instalační tester pro fotovoltaická zařízení, který může být v úrovni 1000 v použit až do zkratového proudu 30 a DC a s unikátním měřením izolace nastavuje nová měřítka i u zařízení s optimalizací nebo mikroprocesory.
PV-Check One je kompletní řešení pro splnění standardů IEC 62446-1 (DIN VDE 0126-23, část 1 a část 2) pro vyhledávání závad, údržbu a snímání fotovoltaického zařízení.
PV-Check One provede na jednostranných i biofaktických fotovoltaických modulech všechny potřebné testy pro uvedení do provozu fotovoltaického zařízení v automatickém pořadí podle IEC 62446-1.
TLAČÍTKO GO STOP
Jediným stisknutím tlačítka GO-Stop můžete provádět následující měření postupně:
• Test polarity
Průchodnost vyrovnávovacího vodiče
• Zjištění izolačního odporu Riso (i při stávajících optimismech)
• Výpočet napětí naprázdno VOC až 1000 v DC
Měření zkratového proudu ISC až 30 a DC
Podle normy EN 62446-1 porovná PV-Check One právě měřený stres s dříve naměřenými spojkami pro vyhodnocení rozdílů napětí a proudu, které leží mimo stanovené tolerance.
Díky měření intenzity slunečního záření (je zapotřebí volitelný referenční článek) a teploty PV modulu (je nutné volitelné teplotní čidlo) s externím dataloggerem SOLAR 03 může PV-Check One naměřené hodnoty z VOC-OPC a ISC-OPC do STC (standardní zkušební podmínky: 1000 W/m², 25 °C, 1,5), aby bylo možné je porovnat s deklarovanou jmenovitou hodnotou z listů údajů modulu výrobce.
Po každém měření zobrazuje PV-Check One výsledek měření na displeji s odpovídajícím vyhodnocením (OK / ne OK).
ZVLÁŠTNÍ FUNKCE GFL
Lokalizace závady izolace na poli izolace
Kromě oblasti použití u měničů Mircose a optimiterů se přístroj PV-Check One vyznačuje funkcí GFL pro lokalizaci poruch izolace. Pomocí funkce Ground Fault Locator (GFL) lze závady izolace odhalit nejen v zásadě, ale také přesně lokalizovat. FV-Check One zobrazuje údajnou polohu poruchy v rámci řetězce streců na displeji.
Tento text byl přeložen strojově.
PV-Check One je kompletní řešení pro splnění standardů IEC 62446-1 (DIN VDE 0126-23, část 1 a část 2) pro vyhledávání závad, údržbu a snímání fotovoltaického zařízení.
PV-Check One provede na jednostranných i biofaktických fotovoltaických modulech všechny potřebné testy pro uvedení do provozu fotovoltaického zařízení v automatickém pořadí podle IEC 62446-1.
TLAČÍTKO GO STOP
Jediným stisknutím tlačítka GO-Stop můžete provádět následující měření postupně:
• Test polarity
Průchodnost vyrovnávovacího vodiče
• Zjištění izolačního odporu Riso (i při stávajících optimismech)
• Výpočet napětí naprázdno VOC až 1000 v DC
Měření zkratového proudu ISC až 30 a DC
Podle normy EN 62446-1 porovná PV-Check One právě měřený stres s dříve naměřenými spojkami pro vyhodnocení rozdílů napětí a proudu, které leží mimo stanovené tolerance.
Díky měření intenzity slunečního záření (je zapotřebí volitelný referenční článek) a teploty PV modulu (je nutné volitelné teplotní čidlo) s externím dataloggerem SOLAR 03 může PV-Check One naměřené hodnoty z VOC-OPC a ISC-OPC do STC (standardní zkušební podmínky: 1000 W/m², 25 °C, 1,5), aby bylo možné je porovnat s deklarovanou jmenovitou hodnotou z listů údajů modulu výrobce.
Po každém měření zobrazuje PV-Check One výsledek měření na displeji s odpovídajícím vyhodnocením (OK / ne OK).
ZVLÁŠTNÍ FUNKCE GFL
Lokalizace závady izolace na poli izolace
Kromě oblasti použití u měničů Mircose a optimiterů se přístroj PV-Check One vyznačuje funkcí GFL pro lokalizaci poruch izolace. Pomocí funkce Ground Fault Locator (GFL) lze závady izolace odhalit nejen v zásadě, ale také přesně lokalizovat. FV-Check One zobrazuje údajnou polohu poruchy v rámci řetězce streců na displeji.
Tento text byl přeložen strojově.
Doplňující informace
Upozornění: komunikace s VDE testery většinou jen v EN a DE jazyce. Ověření zda přístroj obsahuje CZ/SK podporu, vyžádejte na technické podpoře.
