Name: HDC insert, Male, 830 V, 20 A, No. of poles: 12, Screw connection, Size: 8
Brand: Weidmüller
SKU: 202867
Availability: InStock

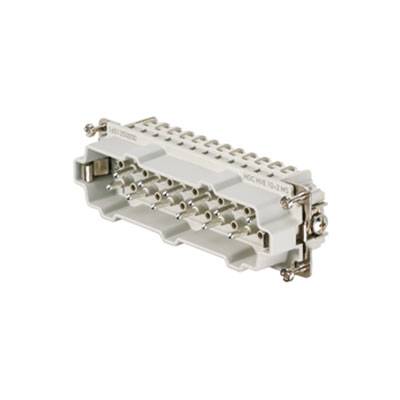

Pravoúhlá elektrická zástrčka s několika připojovacími možnostmi, která je určena pro průmyslové aplikace.

Kategorie produktu

vložka pinového konektoru

Připojení

šroubovací

Řada

RockStar® HDC HVE

Vlastnosti

se slitinou mědi

počet kontaktů

10 + 2 + PE

Datasheety: (PDF)

Doručení: Po 26. 10.

5 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (640,50 Kč / kus)

640,50 Kč

Bez DPH.

Už jen 5 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

HDC insert, Male, 830 V, 20 A, No. of poles: 12, Screw connection, Size: 8

HDC HVE 10+2 MS

Technické parametry

Čistá hmotnost: 97 g
mezní teplota: -40 °C ... Izolační odpor: 125 °C 1010 Ω
stupeň znečištění: 3
šířka: 34 mm
výška: 35,7 mm
hloubka: 111 mm
dlouhá patice: 111 mm
velikost: 8
řada: HVE
jmenovité napětí (DIN EN 61984): 830 V,
jmenovité napětí podle UL/CSA: 600 V AC/DC
Jmenovité rázové napětí (DIN EN 61984): 8 kV
jmenovitý proud (DIN EN 61984): 20 A
hořlavost: podle UL 94 V-0
průchozí odpor: ≤ 2 mΩ
izolační: PC skelnými vlákny (UL seznamu a trakčního-qualifiziert)
Izolační skupina: IIIa
cyklů Ag: ≥ 500
připojení PE: šroubové připojení
vodiče - průřez AWG (PE), max.: AWG 12
připojení vodiče - průřez AWG (PE), min.: AWG 20
Bemessungsanschluss délka odizolování: 9 mm
délka odizolování PE připojení: 10 mm
utahovací moment max. PE připojení:
Utahovací moment 1,5 Nm min. PE-připojení: 1,2 Nm
upevňovací šroub M 4
čepel rozměr křížový: vel. PH1
čepel rozměr plochý (PE): SD 0,8 x 4,0
povrch: stříbrná pasivovaná
materiál: slitina mědi
čepel rozměr plochý (šroubové připojení): SD 0,6 x 3,5
výška: 35,7 mm
počet výkon kontakty: 10

Kategorie produktu: vložka pinového konektoru

Řada: RockStar® HDC HVE

Vlastnosti: se slitinou mědi

Připojení: šroubovací

počet kontaktů: 10 + 2 + PE

Průřez vodiče (max.): 2.5 mm²

Pólů: 10
2

Průřez vodiče (min.): 0.5 mm²

Obsah: 1 ks

Počet pólů: Ano

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Připojení

Kategorie produktu

HDC insert, Female, 250 V, 10 A, No. of poles: 17, Crimp connection, Size: HQ

Objednací číslo:195485

Doručení: Po 26. 10.

5 KsConrad Electronic

krimpované

vložka pinového konektoru

Min.: 1

Násobky: 1

111,56 Kč^*

HDC insert, Female, 250 V, 10 A, No. of poles: 40, Crimp connection, Size: 6

Objednací číslo:202791

Okamžité doručení: Út 20. 10.

7 KsConrad Electronic

krimpované

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

321,49 Kč^*

HDC insert, Female, 250 V, 16 A, No. of poles: 5, Crimp connection, Size: 1

Objednací číslo:254850

Doručení: Po 26. 10.

5 KsConrad Electronic

krimpované

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

227,27 Kč^*

HDC insert, Female, 400 V, 10 A, No. of poles: 7, Crimp connection, Size: 1

Objednací číslo:195483

Doručení: Po 26. 10.

5 KsConrad Electronic

krimpované

vložka pinového konektoru

Min.: 1

Násobky: 1

409,09 Kč^*

HDC insert, Female, 400 V, 35 A, No. of poles: 6, Screw connection, Size: 6

Objednací číslo:321942

Doručení: Po 26. 10.

5 Set(y)Conrad Electronic

šroubovací

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

706,61 Kč^*

HDC insert, Female, 400 V, 35 A, No. of poles: 6, Screw connection, Size: 6

Objednací číslo:202769

Doručení: Po 26. 10.

5 KsConrad Electronic

šroubovací

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

830,58 Kč^*

HDC insert, Female, 500 V, 16 A, No. of poles: 8, Crimp connection, Size: HQ

Objednací číslo:254862

Doručení: Po 26. 10.

5 KsConrad Electronic

krimpované

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

362,81 Kč^*

HDC insert, Female, 690 V, 40 A, No. of poles: 6, Crimp connection, Size: HQ

Objednací číslo:195481

Doručení: Po 26. 10.

5 KsConrad Electronic

krimpované

vložka pinového konektoru

Min.: 1

Násobky: 1

111,56 Kč^*

HDC insert, Female, 830 V, 20 A, No. of poles: 12, Screw connection, Size: 8

Objednací číslo:202868

Doručení: Po 26. 10.

5 KsConrad Electronic

šroubovací

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

491,74 Kč^*

HDC insert, Female, 830 V, 20 A, No. of poles: 12, Tension clamp connection, Size: 8

Objednací číslo:256182

Doručení: Po 14. 12.

Conrad Electronic

pružinová svorka

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

577,69 Kč^*

Ke stažení

List technických údajů

List technických údajů 202867 HDC insert, Male, 830 V, 20 A, No. of poles: 12, Screw connection, Size: 8

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 202867 HDC insert, Male, 830 V, 20 A, No. of poles: 12, Screw connection, Size: 8

Popis

The HVE-series high-voltage inserts are equipped with two lagging contacts.
The wire connection level is designed as a screw element. All screw connections are equipped with a wire protection spring.

Number of poles: 12
Rated current: 23 A
Rated voltage: 830 V
Nominal voltage acc. to UL/CSA: 600 V AC/DC
Screw connection
