Name: HDC insert, Female, 830 V, 20 A, No. of poles: 8, Tension clamp connection, Size: 6
Brand: Weidmüller
SKU: 256180
Availability: BackOrder

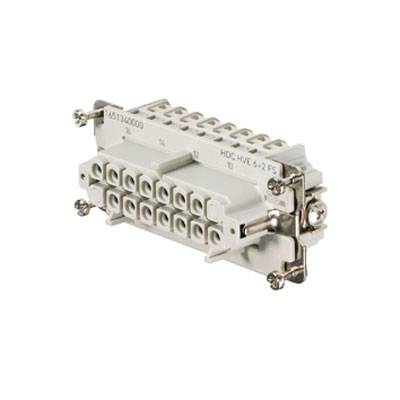

Elektrický konektorový spoj s vícepólovým připojením, šroubovým upevněním po stranách, vhodný pro průmyslové aplikace.

Kategorie produktu

konektorová vložka, zásuvka

Připojení

pružinová svorka

Řada

RockStar® HDC HVE

Vlastnosti

se slitinou mědi

počet kontaktů

6 + 2 + PE

Datasheety: (PDF)

Doručení: Pá 30. 10.

5 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (409,09 Kč / kus)

409,09 Kč

Bez DPH.

Už jen 5 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

HDC insert, Female, 830 V, 20 A, No. of poles: 8, Tension clamp connection, Size: 6

HDC HVE 6+2 FT CtH

Technické parametry

Čistá hmotnost: 67 g
mezní teplota: -40 °C ... Izolační odpor: 125 °C 1010 Ω
stupeň znečištění: 3
šířka: 34 mm
výška: 33 mm
hloubka: 84,5 mm
zdířka: 33 mm
délka patice: 84,5 mm
velikost: 6
řada: HVE
jmenovité napětí (DIN EN 61984): 830 V,
jmenovité napětí podle UL/CSA: 600 V AC/DC
Jmenovité rázové napětí (DIN EN 61984): 8 kV
jmenovitý proud (DIN EN 61984): 20 A
hořlavost: podle UL 94 V-0
průchozí odpor: ≤ 2 mΩ
izolační: PC skelnými vlákny (UL seznamu a trakčního-qualifiziert)
Izolační skupina: IIIa
cyklů Ag: ≥ 500
připojení PE: šroubové připojení
vodiče - průřez AWG (PE), max.: AWG 12
připojení vodiče - průřez AWG (PE), min.: AWG 20
Bemessungsanschluss délka odizolování: 8 mm
délka odizolování PE připojení: 10 mm
utahovací moment max. PE připojení:
Utahovací moment 1,5 Nm min. PE-připojení: 1,2 Nm
upevňovací šroub M 4
čepel rozměr křížový: vel. PH1
čepel rozměr plochý (PE): SD 0,8 x 4,0
povrch: stříbrná pasivovaná
materiál: slitina mědi
čepel rozměr plochý (šroubové připojení): SD 0.5 x 3.0
počet výkon kontakty: 6

Kategorie produktu: konektorová vložka, zásuvka

Řada: RockStar® HDC HVE

Vlastnosti: se slitinou mědi

Připojení: pružinová svorka

počet kontaktů: 6 + 2 + PE

Průřez vodiče (max.): 2.5 mm²

Pólů: 6
2

Průřez vodiče (min.): 0.25 mm²

Obsah: 1 ks

Počet pólů: Ano

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Připojení

Kategorie produktu

HDC insert, Female, 830 V, 20 A, No. of poles: 8, Tension clamp connection, Size: 6

Objednací číslo:256180

Doručení: Pá 30. 10.

5 KsConrad Electronic

Tento produkt

pružinová svorka

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

409,09 Kč^*

HDC insert, Female, 250 V, 10 A, No. of poles: 17, Crimp connection, Size: HQ

Objednací číslo:195485

Doručení: Pá 30. 10.

5 KsConrad Electronic

krimpované

vložka pinového konektoru

Min.: 1

Násobky: 1

111,56 Kč^*

HDC insert, Female, 250 V, 10 A, No. of poles: 40, Crimp connection, Size: 6

Objednací číslo:202791

Okamžité doručení: Čt 22. 10.

7 KsConrad Electronic

krimpované

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

321,49 Kč^*

HDC insert, Female, 250 V, 16 A, No. of poles: 5, Crimp connection, Size: 1

Objednací číslo:254850

Doručení: Pá 30. 10.

5 KsConrad Electronic

krimpované

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

227,27 Kč^*

HDC insert, Female, 400 V, 10 A, No. of poles: 7, Crimp connection, Size: 1

Objednací číslo:195483

Doručení: Pá 30. 10.

5 KsConrad Electronic

krimpované

vložka pinového konektoru

Min.: 1

Násobky: 1

409,09 Kč^*

HDC insert, Female, 400 V, 35 A, No. of poles: 6, Screw connection, Size: 6

Objednací číslo:321942

Doručení: Pá 30. 10.

5 Set(y)Conrad Electronic

šroubovací

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

706,61 Kč^*

HDC insert, Female, 400 V, 35 A, No. of poles: 6, Screw connection, Size: 6

Objednací číslo:202769

Doručení: Pá 30. 10.

5 KsConrad Electronic

šroubovací

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

830,58 Kč^*

HDC insert, Female, 500 V, 16 A, No. of poles: 8, Crimp connection, Size: HQ

Objednací číslo:254862

Doručení: Pá 30. 10.

5 KsConrad Electronic

krimpované

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

362,81 Kč^*

HDC insert, Female, 690 V, 40 A, No. of poles: 6, Crimp connection, Size: HQ

Objednací číslo:195481

Doručení: Pá 30. 10.

5 KsConrad Electronic

krimpované

vložka pinového konektoru

Min.: 1

Násobky: 1

111,56 Kč^*

HDC insert, Female, 830 V, 20 A, No. of poles: 12, Screw connection, Size: 8

Objednací číslo:202868

Doručení: Pá 30. 10.

5 KsConrad Electronic

šroubovací

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

491,74 Kč^*

Ke stažení

List technických údajů

List technických údajů 256180 HDC insert, Female, 830 V, 20 A, No. of poles: 8, Tension clamp connection, Size: 6

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 256180 HDC insert, Female, 830 V, 20 A, No. of poles: 8, Tension clamp connection, Size: 6

Popis

The HVE-series high-voltage inserts are equipped with two lagging contacts.
The wire connection level is designed as a crimp contact. Thus practically no servicing is required. In addition, a secure and permanent connection is established which is resistant to vibrations.

Number of poles: 8
Rated current: 23 A
Rated voltage: 830 V
Nominal voltage acc. to UL/CSA: 600 V AC/DC
Tension clamp connection
