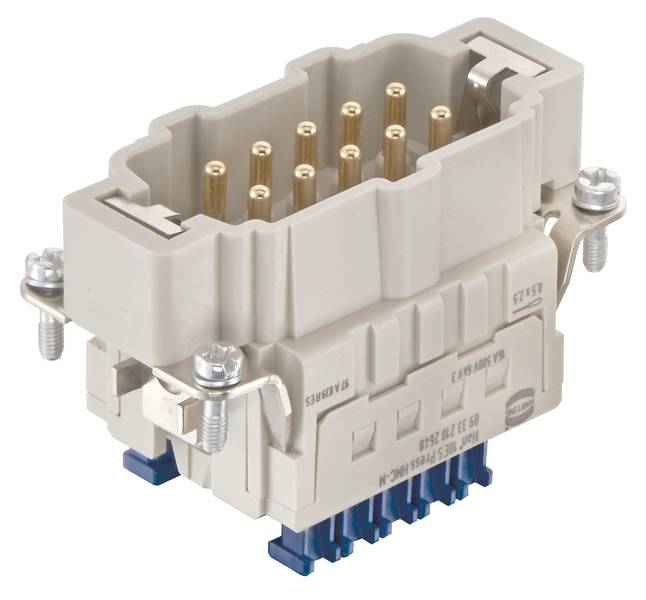

HARTING 09 33 210 2648 09332102648 vložka pinového konektoru, seria Han® 10B, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
vložka pinového konektoru
Řada
Han® 10B
Připojení
Připojení pružinovou svorkou
počet kontaktů
10 + PE
Barva
štěrkově šedá (RAL 7032)
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
2 238,84 Kč
3
3% = 62,01 Kč
2 176,83 Kč
5
4% = 86,86 Kč
2 151,98 Kč
10
5% = 103,44 Kč
2 135,40 Kč
25
5% = 122,01 Kč
2 116,83 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (2 238,84 Kč / kus)
2 238,84 Kč
Bez DPH.
Doprava zdarma
Technické parametry
- Řada: Han® ES Press HMC
- Typ připojení: Pružinová svorka v kleci
- Počet kontaktů: 10
- Jmenovitý proud: Max. 16 A.
- Izolační odpor >1010 Ω
- Průchodový odpor: 3 mΩ
- Mezní teplota: -40 ... +125 °C
- Materiál použití: Polykarbonát (PC)
- Barva vložky: RAL 7032 (křemenově šedá)
- Materiál kontaktů: Slitina mědi
- Povrch kontaktů: HMC pozlacený
- Třída hořlavosti materiálu podle UL 94: V-0
- Normy: IEC 60664-1; IEC 61984
- Čistá hmotnost: 72,7 g
- Jmenovité napětí: 500 V
- Impulzní rázové napětí: 6 kV
- Stupeň znečištění: 3
- Pokyny: Pouze pro pouzdro vysoké konstrukce; modrý ovladač
- Pohlaví: Kolík
- Průřez vodiče: AWG 26... TLOUŠŤKA VODIČE AWG 14
- Délka odizolování: 9... 11 mm
- Barva příslušenství: Modrá
- Velikost 10 B.
- Schválení: DNV GL
- PE kontakt: Ano
- Cykly zapojení s jinými HMC součástmi: ≥ 10.000
- Kategorie produktu
vložka pinového konektoru
- Barva
štěrkově šedá (RAL 7032)
- Řada
Han® 10B
- Vlastnosti
pozlacené kontakty
- Připojení
Připojení pružinovou svorkou
- Pólů
10
- počet kontaktů
10 + PE
- Cykly zapojení
≥ 10.000
- Série
Han® ES Press HMC
- Obsah
1 ks
- Max. teplota
+125 °C
- Min. teplota
-40 °C
- Počet pólů
Ano
500 V
NE
10
Pin
-40-125 °C
V0
6 kV
Spring clamp connection
Gold
3
NE
0.14-2.5 mm²
0.14-2.5 mm²
ANO
Other copper alloys
Thermoplastic
16 A
Thermoplastic
10000
10
Ke stažení
List technických údajů
List technických údajů 3007933 HARTING 09 33 210 2648 09332102648 vložka pinového konektoru, seria Han® 10B, 1 ks
List technických údajů 3007933 HARTING 09 33 210 2648 09332102648 vložka pinového konektoru, seria Han® 10B, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3007933 HARTING 09 33 210 2648 09332102648 vložka pinového konektoru, seria Han® 10B, 1 ks
Popis
Vložky, pružinová svorka v kleci, kolík, polykarbonát (PC), RAL 7032 (křemenově šedá), jmenovitý proud 16 a, konstrukční velikost: 10 B, kontakty: 10
