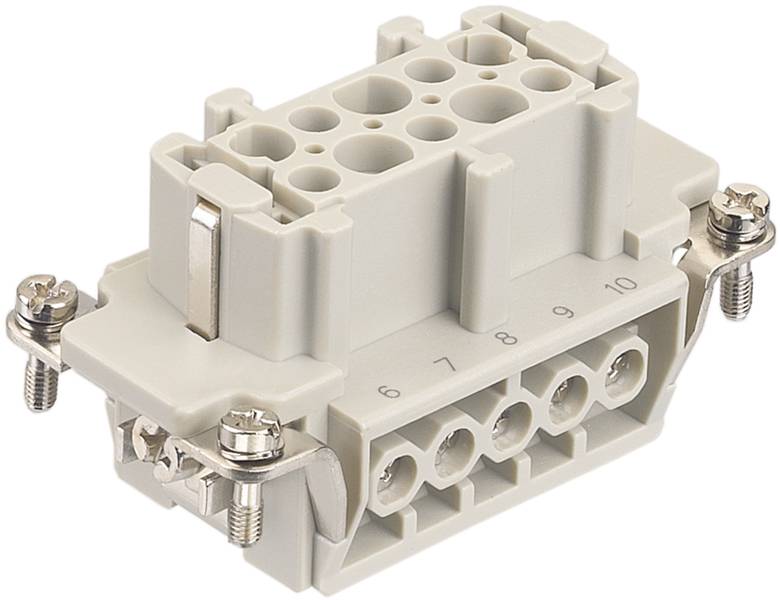

HARTING 09 36 010 2701 09360102701 konektor, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
konektor
Připojení
šroubovací
počet kontaktů
10 + PE
Průřez vodiče (min.)
0.75 mm²
Průřez vodiče (max.)
2.5 mm²
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
557,85 Kč
3
4% = 24,26 Kč
533,59 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (557,85 Kč / kus)
557,85 Kč
Bez DPH.
Už jen 3 Ks skladem!
Technické parametry
- Řada: Han® EX
- Typ připojení: Šroubové připojení
- Počet kontaktů: 10
- Jmenovitý proud: Max. 16 A.
- Izolační odpor >1010 Ω
- Průchodový odpor: ≤ 1 mΩ
- Mezní teplota: -20 ... +40 °C
- Počet zastrčení: ≥ 500
- Materiál použití: Polykarbonát (PC)
- Barva vložky: RAL 7032 (křemenově šedá)
- Materiál kontaktů: Slitina mědi
- Povrch kontaktů: Postříbřený
- Třída hořlavosti materiálu podle UL 94: V-0
- Čistá hmotnost: 66,6 g
- Jmenovité napětí: 90 V
- Upozornění: Pozor! Lze použít pouze ve spojení s krytem Han® EX!
- Protipožární ochrana kolejových vozidel: EN 45545-2 (2020-08)
- Pohlaví: Zásuvka
- Průřez vodiče: 0,75 ... 2,5 mm²
- Utahovací moment 0,5 Nm
- Velikost 10 B.
- PE kontakt: Ano
- Kategorie produktu
konektor
- Barva
štěrkově šedá (RAL 7032)
- Vlastnosti
se šroubovým připojením
- Připojení
šroubovací
- Pólů
10
- počet kontaktů
10 + PE
- Průřez vodiče (min.)
0.75 mm²
- Průřez vodiče (max.)
2.5 mm²
- Cykly zapojení
500
- Série
Han® Ex
- Obsah
1 ks
- Max. teplota
40 °C
- Min. teplota
-20 °C
- Počet pólů
Ano
- Provedení
zásuvka
90 V
NE
10
Bus
-20-40 °C
V0
Screw connection
Silver
NE
0.75-2.5 mm²
0.75-2.5 mm²
ANO
Other copper alloys
Thermoplastic
16 A
Thermoplastic
500
10
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3007985 HARTING 09 36 010 2701 09360102701 konektor, 1 ks
List technických údajů 3007985 HARTING 09 36 010 2701 09360102701 konektor, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3007985 HARTING 09 36 010 2701 09360102701 konektor, 1 ks
Popis
Nástavce, šroubový spoj, zásuvka, polykarbonát (PC), RAL 7032 (kieselově šedá), jmenovitý proud 16 a, konstrukční velikost: 10 B, kontakty: 10
