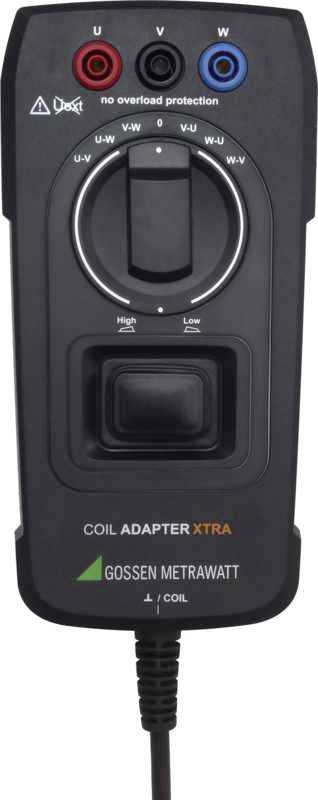

Gossen Metrawatt Z270M Z270M adaptér 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Počet
Celková cena (9 582,64 Kč / kus)
9 582,64 Kč
Bez DPH.
Doprava zdarma
Už jen 1 Ks skladem!
Hlavní benefity
Adaptér PRO COIL XTRA ke kontrole konce vinutí ve spojení s Metrahit V řadě
- Adaptér pro detekci připojení vinutí na indukčnosti od 10 microH do 5 H
- COIL adaptér XTRA umožňuje ve spojení s následujícími multimetry poloautomatické měření závitů:
- METRAHIT V XTRA
- METRAHIT V E-DRIVE
- Použití
- Pokud dojde na elektrickém strojku k problému, může mít elektrickou nebo mechanickou příčinu. Elektrické jsou chyby na vinutí nebo řízení popř. elektroniky. Pomocí měření izolačního odporu jsou rozpoznány závady izolace mezi vinutí a krytem. Vinutí je rozeznatelnější díky porovnání elektrických vlastností vícefázových strojů. Pomocí Metrahit v XTRA nebo E-DRIVE a COIL adaptéru XTRA se provádí se střelným napětím 1000 v, tzv. test Surge. Tím jsou spolehlivě rozpoznány chyby teprve při připojenému provoznímu napětí.
- Zkouška funguje pro vinutí s indukčností 10 microH až 5 H, což odpovídá 3-fázovým strojům se jmenovitým napětím 400 v a jmenovitým výkonem od cca 160 VA do 80 MVA. Průběh zkoušky je pro 3-fázové stroje poloautomatický. Po připojení na přípojky u-v-W se zkouška provádí otočným spínačem, přičemž lze kompenzovat i Remanentní efekty.
- Pro vícefázové elektromotory a generátory, např. třífázové motory na DIN lištu, jsou díky porovnání výsledků měření okamžitě rozpoznány asymetrie na vinutí a umožňují tak posouzení na jedno připojení vinutí.
- U jednofázových elektromotorů a generátorů probíhá zkouška porovnáním se známou požadovanou hodnotou.
Technické parametry
- Kategorie produktu
adaptér
- Vhodné pro značku
Gossen Metrawatt
- Provedení
Rozpoznání zkratu mezi vinutím Metrahit IM série
- Hmotnost
365 g
- Vhodné pro
GMC-I METRAHIT Series
- Šířka
170 mm
- V
10 mm
- Délka
170 mm
- Typ
Z270M
- UKCA
Ano
Ke stažení
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2301602 Gossen Metrawatt Z270M Z270M adaptér 1 ks
Návod k obsluze a bezpečnostní pokyny 2301602 Gossen Metrawatt Z270M Z270M adaptér 1 ks
Popis
Technické vlastnosti
měření zkratu mezi závity vinutí v oblasti indukčnosti s adaptérem Z270M: 5 microH až 10 H
adaptér Z270M je univerzálně vhodný pro mnoho elektrických strojů různých výkonnostních tříd. Pro motory dle DIN normy to odpovídá výkonu od cca 160 VA do cca 80 MVA.
Současné připojení na 3 vinutí
otočného spínače k výběru vinutí
změna polarity s otočným spínačem
2 rozsahy indukčnosti
10 Micro H... 50 mH
5 mH ... 5 H
kombinovaná zástrčka
k zařízení ETRAHIT
s automatickým signaením Poloha otočného otáčení na METRAHIT
v grafickém zobrazení výsledků měření METRAHIT IM
Tento text byl přeložen strojově.
měření zkratu mezi závity vinutí v oblasti indukčnosti s adaptérem Z270M: 5 microH až 10 H
adaptér Z270M je univerzálně vhodný pro mnoho elektrických strojů různých výkonnostních tříd. Pro motory dle DIN normy to odpovídá výkonu od cca 160 VA do cca 80 MVA.
Současné připojení na 3 vinutí
otočného spínače k výběru vinutí
změna polarity s otočným spínačem
2 rozsahy indukčnosti
10 Micro H... 50 mH
5 mH ... 5 H
kombinovaná zástrčka
k zařízení ETRAHIT
s automatickým signaením Poloha otočného otáčení na METRAHIT
v grafickém zobrazení výsledků měření METRAHIT IM
Tento text byl přeložen strojově.
Provedení
- Adaptér pro detekci připojení vinutí na indukčnosti od 10 microH do 5 H
- COIL adaptér XTRA umožňuje ve spojení s následujícími multimetry poloautomatické měření závitů:
- METRAHIT V XTRA
- METRAHIT V E-DRIVE
- Použití
- Pokud dojde na elektrickém strojku k problému, může mít elektrickou nebo mechanickou příčinu. Elektrické jsou chyby na vinutí nebo řízení popř. elektroniky. Pomocí měření izolačního odporu jsou rozpoznány závady izolace mezi vinutí a krytem. Vinutí je rozeznatelnější díky porovnání elektrických vlastností vícefázových strojů. Pomocí Metrahit v XTRA nebo E-DRIVE a COIL adaptéru XTRA se provádí se střelným napětím 1000 v, tzv. test Surge. Tím jsou spolehlivě rozpoznány chyby teprve při připojenému provoznímu napětí.
- Zkouška funguje pro vinutí s indukčností 10 microH až 5 H, což odpovídá 3-fázovým strojům se jmenovitým napětím 400 v a jmenovitým výkonem od cca 160 VA do 80 MVA. Průběh zkoušky je pro 3-fázové stroje poloautomatický. Po připojení na přípojky u-v-W se zkouška provádí otočným spínačem, přičemž lze kompenzovat i Remanentní efekty.
- Pro vícefázové elektromotory a generátory, např. třífázové motory na DIN lištu, jsou díky porovnání výsledků měření okamžitě rozpoznány asymetrie na vinutí a umožňují tak posouzení na jedno připojení vinutí.
- U jednofázových elektromotorů a generátorů probíhá zkouška porovnáním se známou požadovanou hodnotou.
Obsah balení
- 1 adaptér Coil XTRA
- 1x návod k obsluze DE/EN
