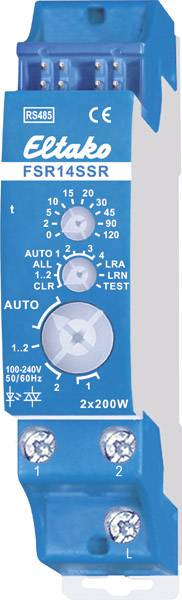

FSR14SSR Eltako RS485 spínač pohonu 2kanálový montáž na lištu Spínací výkon (max.) 400 W

Impulzní spínací relé, bez rušení, se 2 kanály, 400 W. 2 Solid State relé, nejsou bez potenciálu. Obousměrný. V režimu stand-by ztráta pouze 0,1 W. Připojení ke sběrnici Eltako RS485. Propojení sběrnice a napájení se zásuvným můstkem. Pokud jsou zapnuta obě relé na FSR14, je potřeba 0,4 W. Jmenovitý spínací výkon 400 W se vztahuje na jeden kontakt a také jako součet obou kontaktů. Umožňuje paralelní zapojení více zařízení ke zvýšení výkonu. Od výrobního týdne 12/17 s automatickým elektronickým vypnutím při nadměrné teplotě. Při zatížení menším než 1 W musí být zdroj GLE připojen paralelně se zátěží. Při výpadku napájecího napětí je napětí definováno jako vypnuto. Kanály mohou být nezávisle na sobě nahrány jako ES a/nebo ER kanál. Řízení scény: Jedním ze čtyř řídicích signálů tlačítka s dvojkolébkovým spínačem může být k zapnutí nebo vypnutí každé scény přiřazen jeden nebo více kanálů FSR14SSR. Centrální příkazy na PC jsou vysílány pomocí vizualizačního a řídicího softwaru GFVS. K tomuto účelu se na PC nahrává jeden nebo více FSR14SSR. Pomocí otočných spínačů se tlačítka nahrají a v případě potřeby se otestují 2 kanály. Pro normální provoz se následně střední a spodní otočný spínač nastaví na AUTO. U horního otočného spínače se v případě potřeby pro všechny kanály nastaví čas EW (0-120 sekund) pro relé nebo čas RV (0-120 minut) pro impulzní spínač. Pokud se nahrají bezdrátové snímače pohybu FBH (Master) a/nebo FBH (Slave), stanoví se horním otočným spínačem pro každý kanál zvlášť spínací práh, při kterém se osvětlení zapne nebo vypne. Nastavení horního otočného spínače podle návodu k obsluze (pouze v němčině). Pokud se nahrají bezdrátové senzory jasu FAH60, stanoví se horním otočným spínačem pro každý kanál zvlášť spínací práh, při kterém se v závislosti na jasu osvětlení zapne nebo vypne (od cca 0 lux v poloze 0 do cca 50 lux v položce 120). Hystereze cca 300 lux mezi zapínáním a vypínáním je pevně nastavena. Dodatečně nastavený čas RV nebude sledovaný. Na každý kanál se může nahrát pouze jeden FBH (Master) nebo FAH. FBH (Master) nebo FAH se však může nahrát i na více kanálů.
