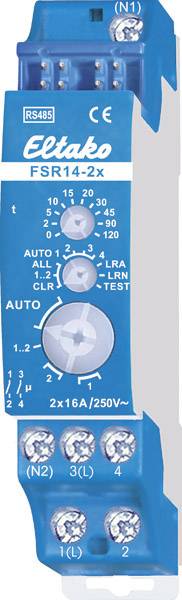

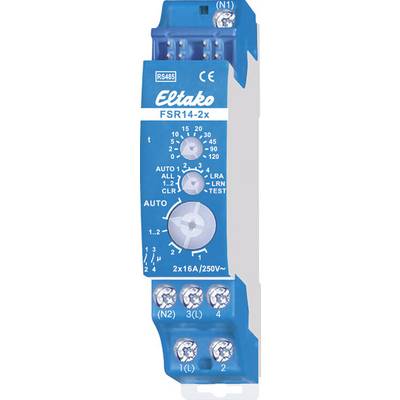

FSR14-2x Eltako RS485 sběrnicový spínač 2kanálový montáž na lištu Spínací výkon (max.) 2000 W
EAN:
Označení výrobce:
Objednací číslo:
Počet
Celková cena (1 119,83 Kč / kus)
1 119,83 Kč
Bez DPH.
Technické parametry
- Kategorie produktu
sběrnicový spínač
- Série
Eltako
- Rozm.
(š x v x h) 20.0000 x 90.0000 x 70.0000 mm
- Max. spínací výkon
2000 W
IP20
- Napájení
230 V
- Provozní napětí
230 V
- Způsob montáže
montáž na lištu
2000 W
- Přenos dat (Smart Home)
RS485
- Kanály
2
- Šířka
20.0000 mm
- V
90.0000 mm
- Hloubka
70.0000 mm
- Základní stanice
nepožadovaná, volitelně pro vzdálený přístup
- Směr toku signálu
obousměrný (bi)
n.rel.
- Hmotnost
0
- Spínací proud (max.)
16 A
- Barva
modrá
DRA (DIN-rail adaptor)
16 A
0.1 W
2000 W
12-12 V
NE
ANO
NE
2000 W
ANO
2
1
16 A
None
NE
ANO
NE
NE
IP20
NE
ANO
NE
ANO
ANO
400 W
- UKCA
Ano
Ke stažení
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2162173 FSR14-2x Eltako RS485 sběrnicový spínač 2kanálový montáž na lištu Spínací výkon (max.) 2000 W
Popis
Impulzní spínací relé se 2 kanály, 1+1 spínací kontakt bez potenciálu 16 A / 250 V AC, žárovky 2000 W, s technologií DX. Obousměrný. V režimu stand-by ztráta pouze 0,1 W. Sériový vestavný přístroj pro montáž na nosnou lištu. Připojení ke sběrnici Eltako RS485. Propojení sběrnice a napájení se zásuvným můstkem. Za tímto účelem stačí připojit vodič N k svorce (N1) a L k 1(L) a/nebo N k (N2) a L k 3(L). Tím je dosaženo jen 0,1 W dodatečné ztráty v režimu stand-by. Při výpadku napájecího napětí zůstane spínací stav zachován. Při opětovném připojení napájecího napětí je definováno vypnutí. Kanály mohou být nezávisle na sobě nastaveny jako ES a/nebo ER kanál. Řízení scény: Jedním ze čtyř řídicích signálů tlačítka s dvojkolébkovým spínačem můžete přiřadit jeden nebo více kanálů FSR14-2x k vypnuto nebo zapnutí scén. Centrální příkazy na PC jsou vysílány pomocí vizualizačního a řídicího softwaru GFVS. LED pod horním otočným spínačem doprovází průběh nahrávání podle návodu k použití a zobrazuje v provozu řídící příkazy krátkým blikáním.
