Name: FESTO 1384808 DSBC-100-100-PPVA-N3 normalizovaný válec délka: 100 mm 1 ks
Brand: FESTO
SKU: 2122354
Availability: BackOrder

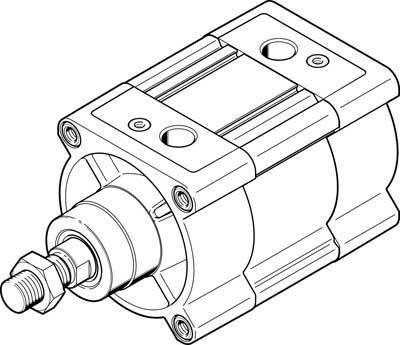

Technický výkres pneumatického válce zobrazující detailní komponenty a strukturu pístu s upevňovacími prvky.

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Út 20. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (9 015,70 Kč / kus)

9 015,70 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Technické parametry

Pneumatické připojení: G1/2
Montážní poloha: libovolná

Provozní médium: Stlačený vzduch podle ISO 8573-1:2010 [7:4:4]

Kategorie produktu: normalizovaný válec

délka: 100 mm

Min. provozní tlak: 0.4 bar

Provozní tlak (max.): 12 bar

(Ø): 100 mm

Číslo výrobce: 1384808

Konstrukční velikost: 100

Upevňovací závit: M20 x 1.5

Provozní medium: stlačený vzduch

Těsnicí materiál: TPE-U(PU)

Průměr pístu: 100 mm

Závit na pístové tyči: M20 x 1.5

Norma: ISO 15552

Max. okolní teplota: +80 °C

Min. okolní teplota: -20 °C

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

délka

Číslo výrobce

Kategorie produktu

FESTO 1366948 DSBC-50-25-PPVA-N3 normalizovaný válec Materiál pouzdra: hliníková slitina k tváření délka: 25 mm 1 ks

Objednací číslo:2799895

Doručení: Čt 22. 10.

Conrad Electronic

25 mm

1366948

normalizovaný válec

Min.: 1

Násobky: 1

4 164,46 Kč^*

FESTO 1366949 DSBC-50-40-PPVA-N3 normalizovaný válec délka: 40 mm 1 ks

Objednací číslo:1944083

Doručení: Út 20. 10.

Conrad Electronic

40 mm

1366949

normalizovaný válec

Min.: 1

Násobky: 1

4 205,79 Kč^*

FESTO 1366952 DSBC-50-100-PPVA-N3 normalizovaný válec Materiál pouzdra: litý hliník délka: 100 mm 1 ks

Objednací číslo:2799896

Doručení: Čt 22. 10.

Conrad Electronic

100 mm

1366952

normalizovaný válec

Min.: 1

Násobky: 1

4 367,77 Kč^*

FESTO 1366956 DSBC-50-250-PPVA-N3 normalizovaný válec délka: 250 mm 1 ks

Objednací číslo:1944084

Doručení: Út 20. 10.

Conrad Electronic

250 mm

1366956

normalizovaný válec

Min.: 1

Násobky: 1

4 772,73 Kč^*

FESTO 1366957 DSBC-50-320-PPVA-N3 normalizovaný válec délka: 320 mm 1 ks

Objednací číslo:1944085

Doručení: Út 20. 10.

Conrad Electronic

320 mm

1366957

normalizovaný válec

Min.: 1

Násobky: 1

4 957,85 Kč^*

FESTO 1366958 DSBC-50-400-PPVA-N3 normalizovaný válec délka: 400 mm 1 ks

Objednací číslo:1944086

Doručení: Út 20. 10.

Conrad Electronic

400 mm

1366958

normalizovaný válec

Min.: 1

Násobky: 1

5 172,73 Kč^*

FESTO 1366959 DSBC-50-500-PPVA-N3 normalizovaný válec délka: 500 mm 1 ks

Objednací číslo:1944087

Doručení: Út 20. 10.

Conrad Electronic

500 mm

1366959

normalizovaný válec

Min.: 1

Násobky: 1

5 442,15 Kč^*

FESTO 1376301 DSBC-50-25-PPSA-N3 normalizovaný válec Materiál pouzdra: litý hliník délka: 25 mm 1 ks

Objednací číslo:2799898

Doručení: Čt 22. 10.

Conrad Electronic

25 mm

1376301

normalizovaný válec

Min.: 1

Násobky: 1

4 061,98 Kč^*

FESTO 1376304 DSBC-50-40-PPSA-N3 normalizovaný válec délka: 40 mm 1 ks

Objednací číslo:1944088

Doručení: Út 20. 10.

Conrad Electronic

40 mm

1376304

normalizovaný válec

Min.: 1

Násobky: 1

4 103,31 Kč^*

FESTO 1376307 DSBC-50-100-PPSA-N3 normalizovaný válec Materiál pouzdra: hliníková slitina k tváření délka: 100 mm 1 ks

Objednací číslo:2799900

Doručení: Čt 22. 10.

Conrad Electronic

100 mm

1376307

normalizovaný válec

Min.: 1

Násobky: 1

4 263,64 Kč^*

Ke stažení

List technických údajů

List technických údajů 2122354 FESTO 1384808 DSBC-100-100-PPVA-N3 normalizovaný válec délka: 100 mm 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2122354 FESTO 1384808 DSBC-100-100-PPVA-N3 normalizovaný válec délka: 100 mm 1 ks

Popis

Standardní válec DSBC-100-100-PPVA-N3 s oboustranně nastavitelným bojováním za koncové polohy. Zdvih = 100 mm, průměr pístu = 100 mm, závit pístnice = M20x1,5, tlumení = PV: Pneumatický útlum nastavitelný oboustranně, montážní poloha = libovolná
