Eltako WSZ14DRS-32A 28032715 Jednofázový elektroměr digitální 5 A 1 ks

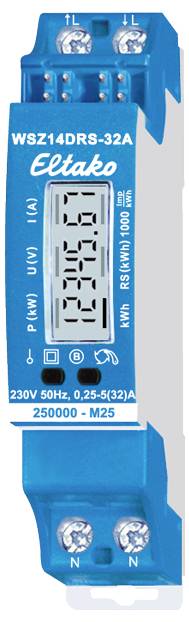

Elektronický elektroměr, modrý, pro DIN lištu. Zobrazuje spotřebu energie v kWh. Napětí: 230V, proud: 32A, značka: Eltako.

Kategorie produktu

Jednofázový elektroměr

Zatěžovací proud

5 A

Displej

digitální

Druh počítadla

Elektronický

Rozm.

(d x š x v) 58 x 18 x 82 mm

Doručení: Po 7. 9.

32 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 131,40 Kč / kus)

2 131,40 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Technické parametry

Druh počítadla: Elektronický

Kategorie produktu: Jednofázový elektroměr

Zatěžovací proud: 5 A

Displej: digitální

Rozm.: (d x š x v) 58 x 18 x 82 mm

Náběhový proud: 20 mA

Náběhový proud: 20 mA

Provedení: Přímé měření

Provozní napětí: 230 V

Vlastní spotřeba: 0.4 W

Montážní šířka: 18 mm

Frekvence: 50 Hz

Přesnost: 1 %

Třída přesnosti: B

Měřicí funkce: činný výkon

Šířka: 18 mm

V: 82 mm

Délka: 58 mm

Proud (max.): 32 A

Rozsah proudu: 32 A (max)

Vlastnosti: resetovací funkce

Typ: WSZ14DRS-32A

Rozsah činného proudu: 32 A

: DRA (DIN-rail adaptor)

: 18 mm

: Direct measurement

: 82 mm

: 58 mm

: Purchase

: Digital

: 0.4 W

: 50-50 Hz

: 32 A

: 1

: 7

: Electronic

: IP20

: Other

: Effective power

: One-tariff

: ANO

: NE

: Optical

: S0

: 2000-2000 Imp/kWh (kvarh)

: B

: Single phase

: NE

: 230-230 V

: 5 A

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3398244 Eltako WSZ14DRS-32A 28032715 Jednofázový elektroměr digitální 5 A 1 ks

Popis

Maximální proud 32 a, ztráta v pohotovostním režimu pouze 0,4 W. Řadová vestavná jednotka pro montáž na lištu DIN-EN 60715 TH35. 1 dílek stupnice = 18 mm široká, hloubka 58 mm. Připojení ke sběrnici Eltako RS485. Propojení sběrnice a napájení zásuvným můstkem. Stav počítadla, okamžitý výkon a sériové číslo se přenáší do sběrnice - např. pro předání k externímu počítači, do kontroléru - a také přes FAM14 do bezdrátové sítě. Za tímto účelem je nutné, aby byla na bezdrátovém anténním modulu FAM14 přidělena adresa zařízení, jak je popsáno v návodu k obsluze. Tento elektroměr střídavého proudu měří činnou energii na základě proudu, který proudí mezi vstupem a výstupem. Vlastní spotřeba maximálně 0,4 W činného výkonu se neměří a nezobrazuje. Lze připojit 1 vnější vodič s proudem až 32 a. Rozběhový proud je 20 mA. Třída přesnosti B (1 %). Při očekávaném zatížení větším než 50 % je třeba dodržovat rozteč 1/2 dělicího modulu u vedle namontovaných zařízení. K tomu jsou součástí dodávky 2 distanční podložky DS14 a kromě krátkého propojovacího můstku jsou k dispozici ještě dva další dlouhé zásuvné můstky. 2 N svorky pro bezpečné propojení více elektroměrů. Spotřeba je energeticky nezávislá a po výpadku proudu se ihned zobrazí. 7-segmentový LCD displej je možné zobrazit během dvou týdnů i bez napájení. K tomu stiskněte tlačítko. Pod displejem se nachází tlačítko, kterým se podle návodu v menu přemkne. Nejprve se zapne podsvícení displeje. Poté lze zobrazit celkovou činnou energii, činnou energii recirkulované paměti a momentální hodnotu činného, napětí, proudu a PCH hodnoty. Autopotah se zobrazí jedním 1000 krát na kWh blikající trámy na displeji a jednou 2000 krát na kWh blikající červenou LED. Chybové hlášení: Při chybném připojení bliká podsvícení displeje. Zvláštní režimy počítadla: V režimech počítadla SAM14 se klade důraz na nastavitelnou přenosovou šikovnost dat elektroměru pro externí správce energie budov. Data lze pomocí připojené brány odposlat a předávat na FAM14 (FGW14, FGW14-USB, FGW14W(L)-IP). K dispozici jsou další možnosti nastavení měřiče od 33/23. Týdne.
