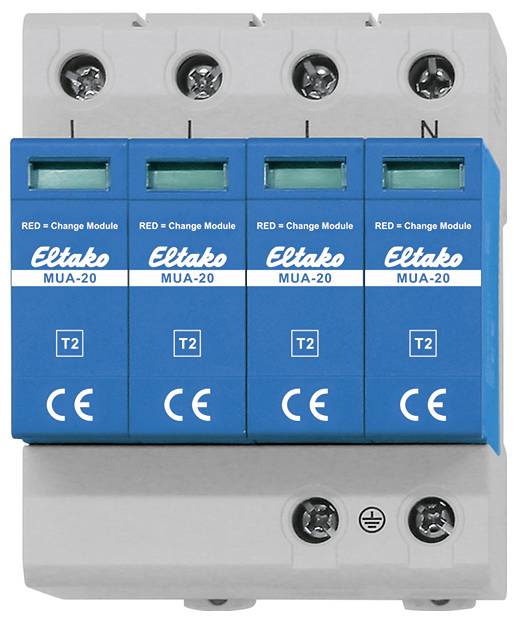

Eltako 28380003 MUA-20 svodič pro přepěťovou ochranu Přepětová ochrana pro: rozvodná skříň 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (1 871,90 Kč / kus)
1 871,90 Kč
Bez DPH.
Už jen 5 Ks skladem!
Technické parametry
- Typ sítě TN: Ano
- Typ sítě TT: Ano
- Max. Trvalé napětí AC: 275 V.
- Jmen. svodový rázový proud (8/20) 20 kA
- Max. Svodový proud (8/20): 40 kA
- Odolnost proti zkratu (Iscr): 25
- Integrovaná předběžná pojistka: Ano
- Ochranná hladina: 1.2 kV
- Způsob montáže: Montážní lišta TF15
- Signalizace na zařízení: Optická
- Velikost 4 TE
- Kategorie produktu
svodič pro přepěťovou ochranu
- Přepětová ochrana pro
rozvodná skříň
- Jmenovité napětí
230 V/AC
IP20
- Číslo výrobce
28380003
- Rozm.
(š x v x h) 95.0000 x 80.0000 x 70.0000 mm
- Šířka
95.0000 mm
- V
80.0000 mm
- Hloubka
70.0000 mm
- Splňuje RoHS
ano
- Obsah
1 ks
- Hmotnost
0.3880 kg
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3451584 Eltako 28380003 MUA-20 svodič pro přepěťovou ochranu Přepětová ochrana pro: rozvodná skříň 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3451584 Eltako 28380003 MUA-20 svodič pro přepěťovou ochranu Přepětová ochrana pro: rozvodná skříň 1 ks
Popis
Řadová vestavná jednotka pro montáž na lištu DIN-EN 60715 TH35.
4 dělících jednotek = 72 mm široký.
Modulární svodič přepětí chrání elektrické zařízení před přechodovým přepětím.
Chrání TN a TT systémy před přepětím a nepřímými blesky.
Kompaktní konstrukce, jednoduchá montáž na DIN lištu a modulární konstrukce umožňují rychlou instalaci a údržbu.
Chrání třídu 2 a spolehlivě chrání před přechodným přepětím způsobeným spínáním nebo velmi vzdáleným úderem blesku.
Podle DIN VDE 0100-443/534 je použití MUA-20 povinné, např. pokud je délka vedení mezi hlavním a dílčím rozdělením větší než 10 m.
Při vnější ochraně před bleskem je nutná ochrana stupně:
Typ 1 v hlavním rozdělení (např. MUA-100, MUA-50)
Typ 2 v rozdělení (např. MUA-30, MUA-20)
Svodič typu 2 v rozdělovacím bodě je nutný pouze tehdy, je-li délka vedení k hlavnímu rozdělení s instalovaným typem 1+2+3 větší než 10 metrů.
Tento text byl přeložen strojově.
4 dělících jednotek = 72 mm široký.
Modulární svodič přepětí chrání elektrické zařízení před přechodovým přepětím.
Chrání TN a TT systémy před přepětím a nepřímými blesky.
Kompaktní konstrukce, jednoduchá montáž na DIN lištu a modulární konstrukce umožňují rychlou instalaci a údržbu.
Chrání třídu 2 a spolehlivě chrání před přechodným přepětím způsobeným spínáním nebo velmi vzdáleným úderem blesku.
Podle DIN VDE 0100-443/534 je použití MUA-20 povinné, např. pokud je délka vedení mezi hlavním a dílčím rozdělením větší než 10 m.
Při vnější ochraně před bleskem je nutná ochrana stupně:
Typ 1 v hlavním rozdělení (např. MUA-100, MUA-50)
Typ 2 v rozdělení (např. MUA-30, MUA-20)
Svodič typu 2 v rozdělovacím bodě je nutný pouze tehdy, je-li délka vedení k hlavnímu rozdělení s instalovaným typem 1+2+3 větší než 10 metrů.
Tento text byl přeložen strojově.
