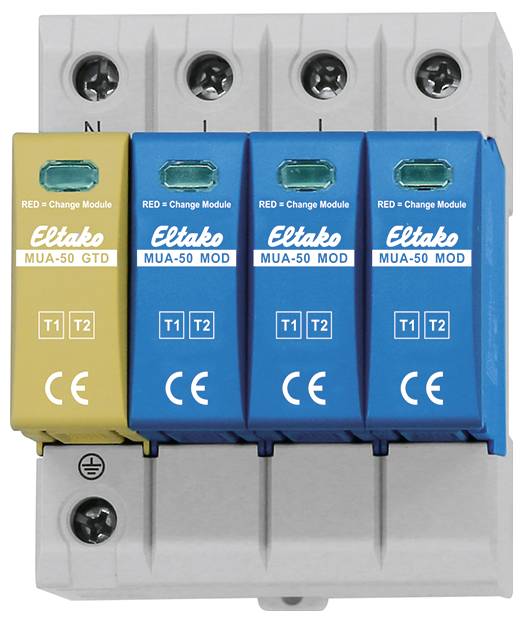

Eltako 28380001 MUA-50 svodič pro přepěťovou ochranu Přepětová ochrana pro: fotovoltaické zařízení Piece 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (2 767,77 Kč / kus)
2 767,77 Kč
Bez DPH.
Doprava zdarma
Technické parametry
- Typ sítě TT: Ano
- Typ sítě TN-C: Ano
- Typ sítě TN-s: Ano
- Jmen. svodový rázový proud (8/20) 30 kA
- Max. Svodový proud (8/20): 60 kA
- Odolnost proti zkratu (Iscr): 25
- Integrovaná předběžná pojistka: Ano
- Ochranná hladina: 1.5 kV
- Způsob montáže: Montážní lišta TF15
- Signalizace na zařízení: Optická
- Velikost 4 TE
- Kategorie produktu
svodič pro přepěťovou ochranu
- Přepětová ochrana pro
fotovoltaické zařízení
- Jmenovité napětí
240 V/AC
- Číslo výrobce
28380001
- Rozm.
(š x v x h) 72 x 80.0000 x 87.0000 mm
- Šířka
72 mm
- V
80.0000 mm
- Hloubka
87.0000 mm
- Splňuje RoHS
ano
- Obsah
1 ks
- Druh obalu
Piece
- Hmotnost
0.5000 kg
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3451581 Eltako 28380001 MUA-50 svodič pro přepěťovou ochranu Přepětová ochrana pro: fotovoltaické zařízení Piece 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3451581 Eltako 28380001 MUA-50 svodič pro přepěťovou ochranu Přepětová ochrana pro: fotovoltaické zařízení Piece 1 ks
Popis
Řadová vestavná jednotka pro montáž na lištu DIN-EN 60715 TH35.
Certifikováno TÜV podle IEC 61643-11, číslo certifikátu: NA 50567910 0001.
4 dělících jednotek = 72 mm široký.
Modulární kombinovaný chránič chrání elektrické zařízení před přechodovým přepětím.
Poskytuje vysokou ochranu při přímém zásahu blesku v systémech TT, TN-C a TN-S. Odolnost proti nárazu 12,5 kA
Pro pin. Jednoduchá montáž na DIN lištu a modulární konstrukce umožňují rychlou instalaci a údržbu.
Spojuje ochranné třídy typu 1+2+3 v jednom zařízení a umožňuje tak komplexní ochranu proti přepětí od vstupu do budovy až po koncové zařízení.
Použití kombinovaného vodiče MUA-50 je povinné v souladu s DIN VDE 0100-443/534 u nových staveb a pro rozšíření s výkonnými spotřebiteli (např. wallbox, tepelné čerpadlo, PV zařízení).
Při vnější ochraně před bleskem je nutná ochrana stupně:
Typ 1 v hlavním rozdělení (např. MUA-100, MUA-50)
Typ 2 v rozdělení (např. MUA-30, MUA-20)
Svodič typu 2 v rozdělovacím bodě je nutný pouze tehdy, je-li délka vedení k hlavnímu rozdělení s instalovaným typem 1+2+3 větší než 10 metrů.
Tento text byl přeložen strojově.
Certifikováno TÜV podle IEC 61643-11, číslo certifikátu: NA 50567910 0001.
4 dělících jednotek = 72 mm široký.
Modulární kombinovaný chránič chrání elektrické zařízení před přechodovým přepětím.
Poskytuje vysokou ochranu při přímém zásahu blesku v systémech TT, TN-C a TN-S. Odolnost proti nárazu 12,5 kA
Pro pin. Jednoduchá montáž na DIN lištu a modulární konstrukce umožňují rychlou instalaci a údržbu.
Spojuje ochranné třídy typu 1+2+3 v jednom zařízení a umožňuje tak komplexní ochranu proti přepětí od vstupu do budovy až po koncové zařízení.
Použití kombinovaného vodiče MUA-50 je povinné v souladu s DIN VDE 0100-443/534 u nových staveb a pro rozšíření s výkonnými spotřebiteli (např. wallbox, tepelné čerpadlo, PV zařízení).
Při vnější ochraně před bleskem je nutná ochrana stupně:
Typ 1 v hlavním rozdělení (např. MUA-100, MUA-50)
Typ 2 v rozdělení (např. MUA-30, MUA-20)
Svodič typu 2 v rozdělovacím bodě je nutný pouze tehdy, je-li délka vedení k hlavnímu rozdělení s instalovaným typem 1+2+3 větší než 10 metrů.
Tento text byl přeložen strojově.
