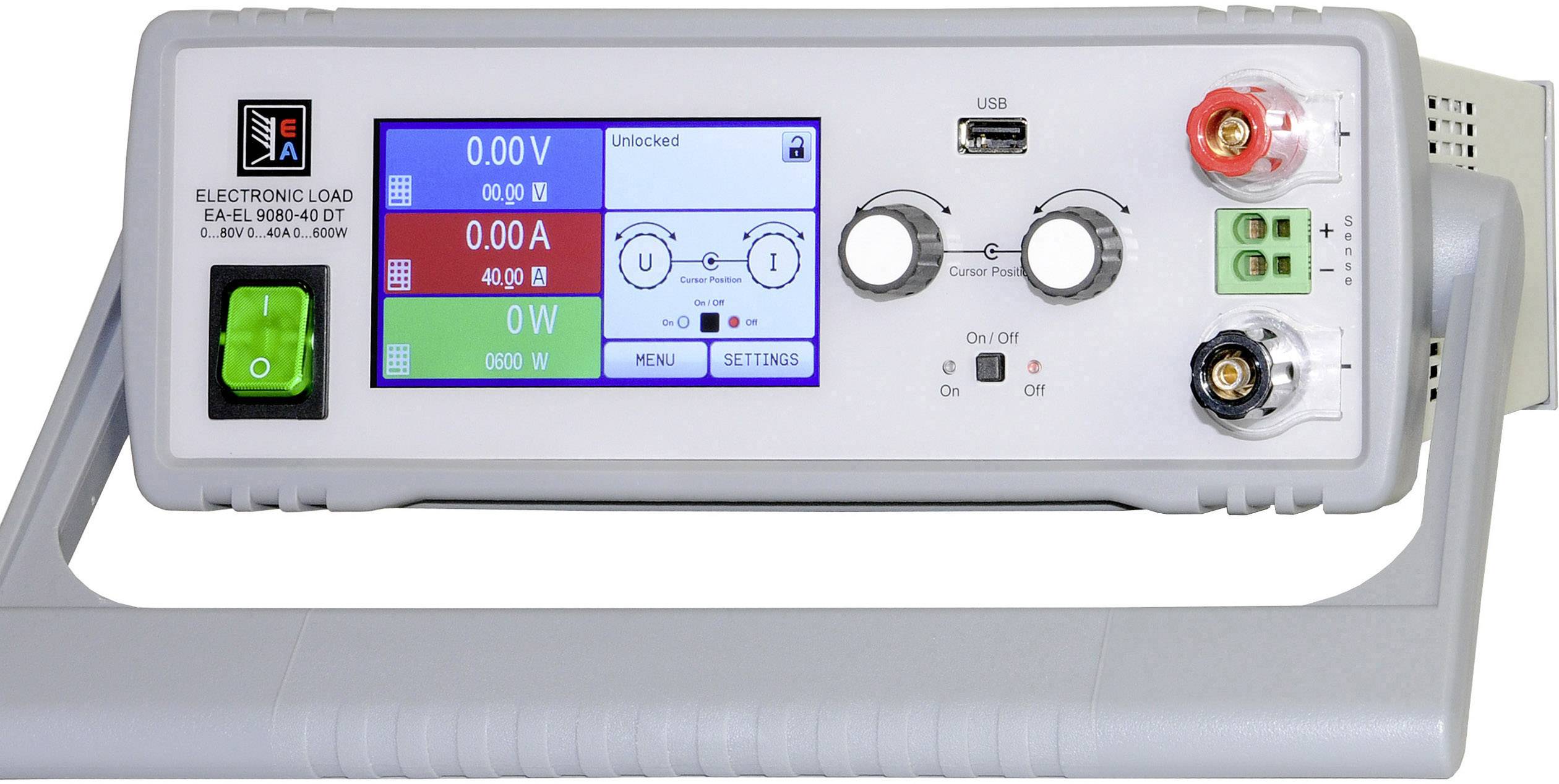

EA Elektro Automatik EA-EL 9080-45 DT elektronická zátěž 80 V/DC 45 A
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (65 309,92 Kč / kus)
65 309,92 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Programovatelná elektronická zatěž DC EA-EL 9080-45 DT
- Dotykový TFT displej s 64 000 barvami, integrovaným generátorem funkcí s předdefinovanými průběhy křivek (sinus, trojúhelník, obdélník, lichoběžník, DIN40838/KFZ, rampa) a správou alarmu a testem baterie
- Výkonný „FPGA light" (Field Programmable Gate Array, FPGA Lattice ECP2) a ARM procesorem řízený hardware výrazně zlepšuje reakční časy při ovládání přes analogové nebo digitální rozhraní
- 16bitové AD/DA převodníky (velmi jemné kroky nastavení pro řízení a zpětné čtení)
- Přesnost napětí 0,1 % ze jmenovité hodnoty
- Izolovaná konstrukce pro podstatně nižší citlivost za provozu (vysoká odolnost = vysoká bezpečnost provozu)
- Aktivní tlumení elektronického stejnosměrného vstupního obvodu výrazně snižuje tendenci kmitání u dlouhých vedení nebo při neznámé impedanci napájecího zdroje.
- Optimalizované řízení teploty vylučuje náhlá vypnutí kvůli tepelnému přetížení. Zařízení přizpůsobí příkon teplotním podmínkám pomocí automatického omezení.
- Individuální ochrana vstupního filtru předchází možnému přetížení použitím stejnosměrného napětí s vysokofrekvenčním střídavým proudem.
- Standardně s 3cestným rozhraním: analogové 0 - 5 V / 0 - 10 V, USB a Ethernet/LAN (vše galvanicky oddělené)
- Profesionální ovládací software EA Power Control až pro 20 zařízení (podléhající licenci)
- Funkce rekalibrace: uživatel může při servisu/opravě sám měřit diferenční hodnoty, zadat korekční hodnoty do menu a znovu tak nastavit „tovární“ přesnost
- Bezpečnost v soladu s IEC/EN 61010
- Odrušení v souladu s EN 61000-6-3, EN 55022, křivka B (vyzařování rušení vhodné pro domácnosti, obchody, malé a středně velké podniky).
Technické parametry
- Typ
EA-EL 9080-45 DT
- Vstupní napětí
230 V/AC
- Kategorie produktu
elektronická zátěž
- Vstupní napětí (min.)
90 V/AC
- Vstupní napětí (max.)
264 V/AC
- Vstupní proud při zátěži (max.)
45 A
- Rozm.
(š x v x h) 308 x 105 x 451 mm
- Maximální napětí na vstupu při zátěži
80 V/DC
- Hmotnost
6.5 kg
bez certifikátu
- Vstupní napětí při zátěži (min.)
0 V/DC
- Vstupní proud při zátěži
0 A
- Připojení zátěže
šroubové svorky (přední)
- Šířka
308 mm
- V
105 mm
- Hloubka
451 mm
Ke stažení
List technických údajů
List technických údajů 1561283 EA Elektro Automatik EA-EL 9080-45 DT elektronická zátěž 80 V/DC 45 A
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 1561283 EA Elektro Automatik EA-EL 9080-45 DT elektronická zátěž 80 V/DC 45 A
Popis
Tyto konvenční programovatelné elektronické zátěže v elegantních věžových skříních jsou vybaveny výkonným mikroprocesorovým kontrolérem a 16bitovými AD/DA převodníky pro vysoké rozlišení. Velice flexibilní vstupní rozsah DC umožňuje použití při vysokých vstupních napětích nebo případně při vysokých vstupních proudech v rámci daného jmenovitého výkonu. Pro pohodlnou obsluhu je k dispozici intuitivní dotykový panel TFT s vysokým rozlišením, integrovaným generátorem funkcí s předem definovanými průběhy křivek (trojúhelník, obdélník, lichoběžník, sinus, rampa, arbitrární průběh) a automatickým testem baterie, alarm managerem, pamětí a uložitelnými uživatelskými profily. Rozlišení displeje činí 4 digity. Vstupní parametry DC (U, I, P, R) nastavitelné rozsahu 0 – 100 % mají vysokou přesnost a stabilitu, jsou velmi dynamické (proudové impulsy až 50 µs) a nevykazují zbytkové vlnění (FET lineární koncový stupeň). Pro provoz pomocí dálkového ovládání, jsou tyto přístroje standardně vybaveny elektricky odděleným analogovým rozhraním (0-5 V / 0-10 V) a rozhraním USB. Zařízení této řady jsou nezbytnými laboratorními nástroji, které umožňují dosažení reprodukovatelných výsledků testů. Díky rozsáhlému rozhraní "z výroby" a volitelnému 19" 2U adaptéru je vhodný pro integraci do automatizovaných testovacích pracovišť.
Provedení
- Programovatelný kontrolér (FPGA) s mikroprocesorem
- On board galvanicky oddělené 3cestné rozhraní: analogové 0-5 V / 0-10 V, USB, Ethernet/LAN
- Provozní režimy: CV, CC, CP, CR, vybití baterie
- Integrovaný správce funkcí s předdefinovanými průběhy křivek, funkce ukládání do paměti, správce alarmu, uživatelské profily
- Dotykový displej TFT a kodér pro nastavení (intuitivní menu)
- Ovládací software „ea-power-control“ pro automatický průběh funkcí a záznam dat ve formátu CSV (podléhá licenci)
- Atraktivní desktopové pouzdro, adaptér 19" 2U (volitelný)
Obsah balení
- USB kabel 1,8 m; USB flash disk s dokumentací a softwarem; napájecí kabel
