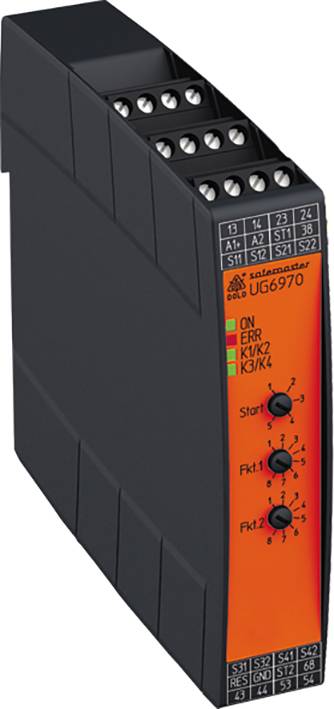

Dold UG6970.04PS/61 DC24V ochranné relé, 24 V/DC, 4 spínací kontakty, (š x v x h) 22.5 x 110 x 120.3 mm, 0065426, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
ochranné relé
Připojení
šroubové svorky nástrčné
Provozní napětí
24 V/DC
Typ
UG6970.04PS/61 DC24V
Provozní napětí max.
24 V/DC
Datasheety: (PDF)
Počet
Celková cena (10 949,59 Kč / kus)
10 949,59 Kč
Bez DPH.
Doprava zdarma
Hlavní benefity
- 2 spínací kontakty pro každou bezpečnostní funkci
Technické parametry
- Lze nastavit dvě na sobě nezávislé bezpečnostní funkce
- Světelná mřížka, nouzový vypínač, spínací podložka, ochranné dveře, obouruční
- Vstup
- JMENOVITÉ NAPĚTÍ UN: 24 V DC
- Rozsah napětí: 0,8... 1,1 UN
- Jmenovitá spotřeba: Typ. 3,2 W
- Zabezpečení přístroje: Interní s PTC
- Ochrana proti přepětí: Interní díky VDR
- Doba zapnutí tlačítka < : < 3 s TEIN, 0,1 s.
- Doba zapnutí tlačítka Reset > : 3 s.
- Bezpečnostní funkce
- Spínací matrace/spínací lišta (4)
- Max. Přípustný rozsah
- Kontaktní odpor spínacího výkonu: 1000 Ω
- Spínací proud při zkratu: Typ. 15 mA při uN.
- Světelná závora (8)
- Řídicí proud přes S12, S22
- Nebo S32, S42: Typ. 8 mA při uN.
- Minimální napětí na svorkách
- S12, S22 NEBO S32, S42
- U aktivovaného zařízení: 10 v DC
- Kontaktní vybavení: 2 spínací kontakty pro každou bezpečnostní funkci
- Provozní rozsah teplot: - 25... + 60 °C
- Kategorie produktu
ochranné relé
- Typ
UG6970.04PS/61 DC24V
- Připojení
šroubové svorky nástrčné
- Provozní napětí
24 V/DC
- Provozní napětí max.
24 V/DC
- Provozní napětí
24 V/DC (max)
- Typ kontaktu
4 spínací kontakty
- Spínací napětí (max.)
230 V/AC
- Spínací proud (max.)
8 A
IP20
IP40
- Hloubka
120.3 mm
- Šířka
22.5 mm
- V
110 mm
- Rozm.
(š x v x h) 22.5 x 110 x 120.3 mm
- Obsah
1 ks
Ke stažení
List technických údajů
List technických údajů 2359203 Dold UG6970.04PS/61 DC24V ochranné relé, 24 V/DC, 4 spínací kontakty, (š x v x h) 22.5 x 110 x 120.3 mm, 0065426, 1 ks
Popis
Multifunkční bezpečnostní modul UG 6970 slouží k ochraně osob a strojů díky bezpečnostnímu uvolnění a přerušení bezpečnostního obvodu. Používá se společně s tlačítky nouzového zastavení, ochrannými dveřmi, závorkami se samotestem (typ 4) podle IEC/EN 61 496-1, obouručními spínači při obrábění kovů, pracovními stroji s nebezpečným pohybem sepnutí (typ III C podle EN 574) a bezpečnostní spínací, spínací a páskové desky. Otočný spínač lze na UG 6970 snadno nastavit dva z 5 na sobě nezávislých bezpečnostních funkcí. To snižuje rozmanitost na skladě a usnadňuje jejich diskotéku.
· Odpovídá
Úroveň výkonu (PL) e a kategorie 4 podle EN ISO 13849-1
MEZ PRO NÁROK NA SIL (SIL CL) 3 · Podle IEC/EN 62061
Safety Integrity Level (sil) 3 · Podle IEC/EN 61508 a IEC/EN 61511
· Podle EN 50156-1 pro spalovací zařízení
· Rozpoznání připojení kabelu na jedno tlačítko
· Aktivace pomocí tlačítka zapnuto nebo funkce automatického zapnutí
· S rozpoznáním křížového řezu nebo bez něj
· Dvoukanálová konstrukce
· Nuceně vedené výstupní kontakty
· Výstup: 2 spínací kontakty pro bezpečnostní funkci
· 1 polovodičový detekční výstup pro bezpečnostní funkci
· Indikační LED provozní napětí, bezpečnostní funkce 1, 2 a chyby
· Šířka 22,5 mm
Tento text byl přeložen strojově.
· Odpovídá
Úroveň výkonu (PL) e a kategorie 4 podle EN ISO 13849-1
MEZ PRO NÁROK NA SIL (SIL CL) 3 · Podle IEC/EN 62061
Safety Integrity Level (sil) 3 · Podle IEC/EN 61508 a IEC/EN 61511
· Podle EN 50156-1 pro spalovací zařízení
· Rozpoznání připojení kabelu na jedno tlačítko
· Aktivace pomocí tlačítka zapnuto nebo funkce automatického zapnutí
· S rozpoznáním křížového řezu nebo bez něj
· Dvoukanálová konstrukce
· Nuceně vedené výstupní kontakty
· Výstup: 2 spínací kontakty pro bezpečnostní funkci
· 1 polovodičový detekční výstup pro bezpečnostní funkci
· Indikační LED provozní napětí, bezpečnostní funkce 1, 2 a chyby
· Šířka 22,5 mm
Tento text byl přeložen strojově.
