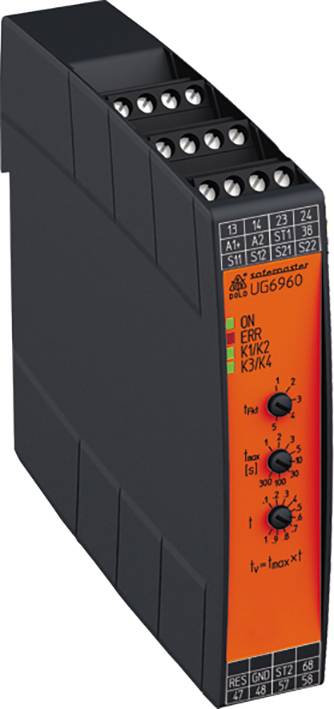

Dold UG6960.04PS/100/61 DC24V 300s 0065424 časové relé, 300 - 300 s, 230 V/AC, 8 A, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
časové relé
Provedení
multifunkční
Funkce
Zpožděný rozběh a návrat s řídicím kontaktem
Zpožděný rozběh a návrat
generátor hodinových pulzů
Blinkr symetrický
Měnič ZAP a VYP
Výstupní měnič
Impulzní čidlo
Měnič impulzů
Vstupní měnič
Provozní napětí
24 V/DC
Provozní napětí max.
24 V/DC
Datasheety: (PDF)
Počet
Celková cena (11 739,67 Kč / kus)
11 739,67 Kč
Bez DPH.
Doprava zdarma
Technické parametry
- Světelná mřížka, nouzový vypínač, spínací podložka, ochranné dveře, obouruční
- Přípustná frekvence okamžitého kontaktu: Max. 1800 spínacích cyklů / h.
- Zpožděné kontakty: Max. 360 spínacích cyklů / h.
- Odolnost proti zkratu
- Max. Tavná pojistka 6 a gG / GL IEC/EN 60947-5-1
- Kategorie produktu
časové relé
- Typ
UG6960.04PS/100/61 DC24V 300s
- Provedení
multifunkční
- Připojení
šroubová svorka
- Funkce
Zpožděný rozběh a návrat s řídicím kontaktem
Zpožděný rozběh a návrat
generátor hodinových pulzů
Blinkr symetrický
Měnič ZAP a VYP
Výstupní měnič
Impulzní čidlo
Měnič impulzů
Vstupní měnič
- Provozní napětí
24 V/DC
- Provozní napětí max.
24 V/DC
- Provozní napětí
24 V/DC (max)
- Typ kontaktu
4 spínací kontakty
- Materiál kontaktu
AgNi
- Spínací napětí (max.)
230 V/AC
- Spínací proud (max.)
8 A
- Časový rozsah (min.)
300 s
- Časový rozsah (max.)
300 s
- Min. teplota
-25 °C
- Max. teplota
60 °C
IP20
IP40
- Elektrická životnost
Při 5 a, AC 230 v cos j = 1: > 1,5 x 105 spínacích cyklů
- Mechanická životnost
1x 10 8 spínacích cyklů
- Šířka
22.5 mm
- V
110 mm
- Hloubka
120.3 mm
- Rozm.
(š x v x h) 22.5 x 110 x 120.3 mm
- Obsah
1 ks
Ke stažení
List technických údajů
List technických údajů 2359201 Dold UG6960.04PS/100/61 DC24V 300s 0065424 časové relé, 300 - 300 s, 230 V/AC, 8 A, 1 ks
Popis
Multifunkční bezpečnostní časové relé UG 6960 slouží k ochraně osob a strojů díky bezpečnostnímu uvolnění a přerušení bezpečnostního obvodu. To se provádí pomocí funkce zpoždění nastavené na přístroji. Otočným spínačem nastavte 5 a hotovo. Nastavené doby zpoždění jsou bezpečné po celou dobu. Bezpečnostní časové relé UG 6961 je k dispozici s různými bezpečnostními funkcemi a má bezpečné zpožděné kontakty.
· Odpovídá
Úroveň výkonu (PL) e a kategorie 4 podle EN ISO 13849-1
MEZ PRO NÁROK NA SIL (SIL CL) 3 · Podle IEC/EN 62061
Safety Integrity Level (sil) 3 · Podle IEC/EN 61508 a IEC/EN 61511
· Podle EN 50156-1 pro spalovací zařízení
· Rozpoznání připojení kabelu na jedno tlačítko
· Aktivace pomocí tlačítka zapnuto nebo funkce automatického zapnutí
· S rozpoznáním křížového řezu nebo bez něj
· Dvoukanálová konstrukce
· Nuceně vedené výstupní kontakty
· Výstup: 2 spínací kontakty s okamžitým kontaktem a 2 zpožděné spínací kontakty
· 1 polovodičový detekční výstup pro okamžité kontakty; 1 polovodičový detekční výstup pro zpožděné kontakty
· Indikační LED provozní napětí, bezpečnostní funkce, časové zpoždění a chyby
· Šířka 22,5 mm
Tento text byl přeložen strojově.
· Odpovídá
Úroveň výkonu (PL) e a kategorie 4 podle EN ISO 13849-1
MEZ PRO NÁROK NA SIL (SIL CL) 3 · Podle IEC/EN 62061
Safety Integrity Level (sil) 3 · Podle IEC/EN 61508 a IEC/EN 61511
· Podle EN 50156-1 pro spalovací zařízení
· Rozpoznání připojení kabelu na jedno tlačítko
· Aktivace pomocí tlačítka zapnuto nebo funkce automatického zapnutí
· S rozpoznáním křížového řezu nebo bez něj
· Dvoukanálová konstrukce
· Nuceně vedené výstupní kontakty
· Výstup: 2 spínací kontakty s okamžitým kontaktem a 2 zpožděné spínací kontakty
· 1 polovodičový detekční výstup pro okamžité kontakty; 1 polovodičový detekční výstup pro zpožděné kontakty
· Indikační LED provozní napětí, bezpečnostní funkce, časové zpoždění a chyby
· Šířka 22,5 mm
Tento text byl přeložen strojově.
