Name: Dold LG5924.48/61 DC24V bezpečnostní relé, 24 V/DC, 3 spínací kontakty, 1 rozpínací kontakt, (š x v x h) 45 x 74 x 121 m
Brand: Dold
SKU: 2359292
Availability: BackOrder

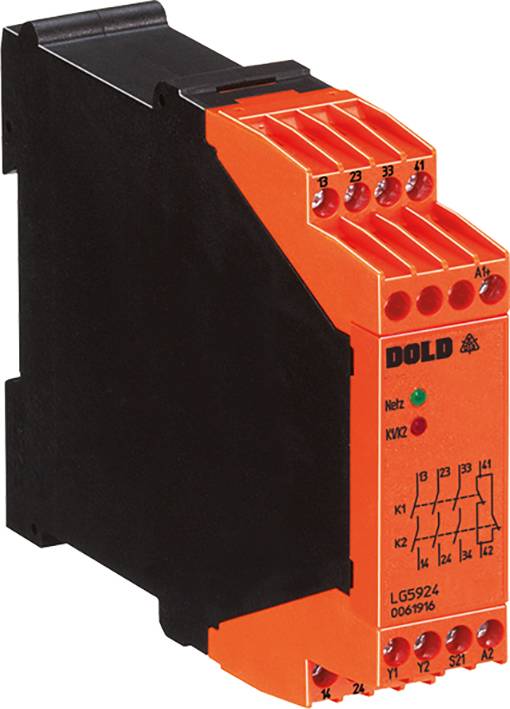

Oranžové bezpečnostní relé s černou boční plochou; několik svorek nahoře, červené a zelené LED diody na přední straně, model DOLD LG5924.

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

bezpečnostní relé

Připojení

šroubové svorky

Provozní napětí

24 V/DC

Typ

LG5924.48/61 DC24V

Datasheety: (PDF)

Doručení: Pá 20. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (4 938,02 Kč / kus)

4 938,02 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Pro bezpečnostní aplikace do PL e / kat. 4 nebo sil 3
Manuální nebo automatický start

Technické parametry

Mechanická životnost: 30 106 spínacích cyklů
Elektrická životnost při 5 a, AC 230 v cos phi = 1: > 2,2 x 105 spínacích cyklů
Přípustná frekvence spínání: 600 spínacích cyklů / h.
Provozní rozsah teplot: - 15... + 55 °C
Hmotnost: 200 g
Rychlé upevnění: Montážní lišta
Pouzdro: Termoplast s V0 podle UL Subj. 94
Spínací schopnost: Viz datový list

Druh obalu: Piece

Kategorie produktu: bezpečnostní relé

Typ: LG5924.48/61 DC24V

Připojení: šroubové svorky

Provozní napětí: 24 V/DC

Reakční doba: 100 ms

Typ kontaktu: 3 spínací kontakty
1 rozpínací kontakt

Úroveň výkonu: PL e

Safety Integrity Level, SIL: SIL 3

Kategorie bezpečnosti: 4

: IP20
IP40

Provozní teplota (min.): -15 °C

Provozní teplota (max.): +55 °C

Hloubka: 121 mm

Šířka: 45 mm

V: 74 mm

Rozm.: (š x v x h) 45 x 74 x 121 mm

Obsah: 1 ks

Jmenovité napětí: 24 V/DC

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Provozní napětí

Dold LG5924.48/61 DC24V bezpečnostní relé, 24 V/DC, 3 spínací kontakty, 1 rozpínací kontakt, (š x v x h) 45 x 74 x 121 mm, 0061916, 1 ks

Objednací číslo:2359292

Doručení: Pá 20. 11.

Conrad Electronic

Tento produkt

24 V/DC

Min.: 1

Násobky: 1

4 938,02 Kč^*

Dold BD5935.48 AC50/60Hz 230V bezpečnostní relé, 230 V/AC, 3 spínací kontakty, 1 rozpínací kontakt, (š x v x h) 45 x 74 x 121 mm, 0045453, 1 ks

Objednací číslo:2359225

Doručení: Pá 20. 11.

Conrad Electronic

230 V/AC

Min.: 1

Násobky: 1

9 764,46 Kč^*

Dold BD5935.48 DC24V bezpečnostní relé, 24 V/DC, 3 spínací kontakty, 1 rozpínací kontakt, (š x v x h) 45 x 74 x 121 mm, 0045456, 1 ks

Objednací číslo:2359224

Doručení: Pá 20. 11.

Conrad Electronic

24 V/DC

Min.: 1

Násobky: 1

9 632,23 Kč^*

Dold BD5987.02/001 AC50/60Hz 230V bezpečnostní relé, 230 V/AC, 2 spínací kontakty, (š x v x h) 45 x 74 x 121 mm, 0040955, 1 ks

Objednací číslo:2359238

Doručení: Pá 20. 11.

Conrad Electronic

230 V/AC

Min.: 1

Násobky: 1

8 536,36 Kč^*

Dold BD5987.02/001 DC24V bezpečnostní relé, 24 V/DC, 2 spínací kontakty, (š x v x h) 45 x 74 x 121 mm, 0040954, 1 ks

Objednací číslo:2359237

Doručení: Pá 20. 11.

Conrad Electronic

24 V/DC

Min.: 1

Násobky: 1

8 756,20 Kč^*

Dold BH5928.92 DC24V 1-10S. bezpečnostní relé, 24 V/DC, 2 spínací kontakty, (š x v x h) 45 x 74 x 121 mm, 0049446, 1 ks

Objednací číslo:2359242

Doručení: Pá 20. 11.

Conrad Electronic

24 V/DC

Min.: 1

Násobky: 1

12 701,65 Kč^*

Dold BN5983.53 AC50/60Hz 230V bezpečnostní relé, 230 V/AC, 3 spínací kontakty, 1 rozpínací kontakt, (š x v x h) 45 x 74 x 121 mm, 0031885, 1 ks

Objednací číslo:2359252

Doručení: Pá 20. 11.

Conrad Electronic

230 V/AC

Min.: 1

Násobky: 1

11 387,60 Kč^*

Dold BN5983.53 DC24V bezpečnostní relé, 24 V/DC, 3 spínací kontakty, 1 rozpínací kontakt, (š x v x h) 45 x 74 x 121 mm, 0032155, 1 ks

Objednací číslo:2359251

Doručení: Pá 20. 11.

Conrad Electronic

24 V/DC

Min.: 1

Násobky: 1

11 825,62 Kč^*

Dold BO5988.47/124 DC24V + AC230V 1-10s bezpečnostní relé, 24 V/DC, 230 V/AC, 3 spínací kontakty, 1 rozpínací kontakt, (š x v x h) 45 x 74 x 121 mm, 0040430, 1 ks

Objednací číslo:2359278

Doručení: Pá 20. 11.

Conrad Electronic

24 V/DC

Min.: 1

Násobky: 1

14 238,84 Kč^*

Dold BO5988.61/024 DC24V + AC230V bezpečnostní relé, 24 V/DC, 230 V/AC, 6 spínacích kontaktů, 1 rozpínací kontakt, (š x v x h) 45 x 74 x 121 mm, 0040375, 1 ks

Objednací číslo:2359277

Doručení: Pá 20. 11.

Conrad Electronic

24 V/DC

Min.: 1

Násobky: 1

14 809,09 Kč^*

Ke stažení

List technických údajů

List technických údajů 2359292 Dold LG5924.48/61 DC24V bezpečnostní relé, 24 V/DC, 3 spínací kontakty, 1 rozpínací kontakt, (š x v x h) 45 x 74 x 121 m

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2359292 Dold LG5924.48/61 DC24V bezpečnostní relé, 24 V/DC, 3 spínací kontakty, 1 rozpínací kontakt, (š x v x h) 45 x 74 x 121 m

Popis

Nouzový vypínač LG 5924 slouží k ochraně osob a strojů díky bezpečnostnímu uvolnění a přerušení obvodu.

· Odpovídá
· Úroveň výkonu (PL) e a kategorie 4 podle EN ISO 13849-1
MEZ PRO NÁROK NA SIL (SIL CL) 3 · Podle IEC/EN 62061
Safety Integrity Level (sil) 3 · Podle IEC/EN 61508
· Podle EN 50156-1 pro spalovací zařízení
· 1kanálový nebo 2kanálový obvod
· Výstup: Max. 4 spínacích kontaktů
· Varianta AC 230 v s galvanickým oddělením v obvodu
· LED indikace pro kanál 1 / 2 a provozní stav
· Rozpoznání zkratu mezi svorkou Y1 a uzemněním
· Připojení vodiče: Také 2 x 1,5 mm2 lanko s pouzdrem a
· Umělohmotná límec nebo 2x 2,5 mm2, masiv DIN 46 228-1/-2/-3/-4
· Šířka 22,5 mm

Tento text byl přeložen strojově.
