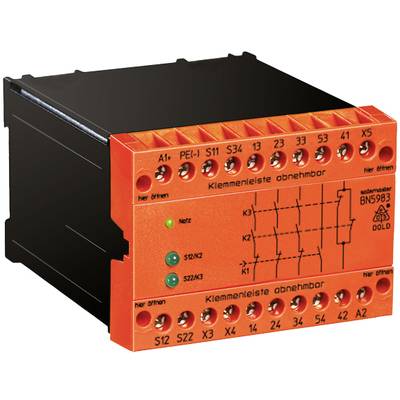

Dold BN5983.53 DC24V bezpečnostní relé, 24 V/DC, 3 spínací kontakty, 1 rozpínací kontakt, (š x v x h) 45 x 74 x 121 mm,
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Piece
Kategorie produktu
bezpečnostní relé
Připojení
šroubové svorky
Provozní napětí
24 V/DC
Typ
BN5983.53 DC24V
Datasheety: (PDF)
Počet
Celková cena (11 825,62 Kč / kus)
11 825,62 Kč
Bez DPH.
Doprava zdarma
Technické parametry
- Mechanická životnost: 10 106 spínacích cyklů
- Elektrická životnost při 230 v AC, 6 a, cos phi = 1: > 5 x 105 spínacích cyklů
- Přípustná frekvence spínání: 6 000 spínacích cyklů / h.
- Provozní rozsah teplot: - 15... + 55 °C
- Pouzdro: Termoplast s V0 podle UL Subj. 94
- Hmotnost: 840 g
- Rychlé upevnění: Montážní lišta
- Spínací schopnost: Viz datový list
- Druh obalu
Piece
- Kategorie produktu
bezpečnostní relé
- Typ
BN5983.53 DC24V
- Připojení
šroubové svorky
- Provozní napětí
24 V/DC
- Reakční doba
100 ms
- Typ kontaktu
3 spínací kontakty
1 rozpínací kontakt
- Spínací napětí (max.)
400 V/AC
- Max. spínací výkon
1380 W
- Úroveň výkonu
PL e
- Safety Integrity Level, SIL
SIL 3
- Kategorie bezpečnosti
4
- Vlastnosti
LED kontrolka
IP20
IP40
- Provozní teplota (min.)
-15 °C
- Provozní teplota (max.)
+55 °C
- Hloubka
121 mm
- Šířka
45 mm
- V
74 mm
- Rozm.
(š x v x h) 45 x 74 x 121 mm
- Obsah
1 ks
- Jmenovité napětí
24 V/DC
Ke stažení
List technických údajů
List technických údajů 2359251 Dold BN5983.53 DC24V bezpečnostní relé, 24 V/DC, 3 spínací kontakty, 1 rozpínací kontakt, (š x v x h) 45 x 74 x 121 mm,
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2359251 Dold BN5983.53 DC24V bezpečnostní relé, 24 V/DC, 3 spínací kontakty, 1 rozpínací kontakt, (š x v x h) 45 x 74 x 121 mm,
Popis
· Ochrana osob a strojů
· Nouzové vypnutí strojů
· Sledování posuvných bran
· Odpovídá
Úroveň výkonu (PL) e a kategorie 4 podle EN ISO 13849-1
MEZ PRO NÁROK NA SIL (SIL CL) 3 · Podle IEC/EN 62061
Safety Integrity Level (sil) 3 · Podle IEC/EN 61508
· Výstup: 3 spínací kontakty, 1 rozpínací kontakt pro 400 v AC
· 1 nebo 2-kanálové zapojení
· Indikační LED pro provozní napětí, kanál 1 a 2
· Zpětný obvod X3 - X4 pro monitorování externích stykačů
· Odnímatelné svorkovnice
· Ochrana proti přepětí a zkratu
· Volitelné pozlacené kontakty také ke spínání
· Malé zátěže (signál pro PLC)
· Šířka 100 mm
