Name: Dold BD5980N.02 DC24V ochranné relé, 24 V/DC, 2 spínací kontakty, (š x v x h) 45 x 74 x 121 mm, 0035300, 1 ks
Brand: Dold
SKU: 2359268
Availability: BackOrder

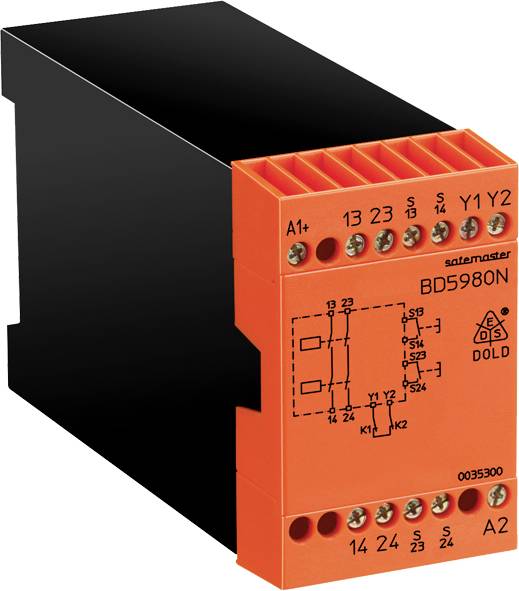

Oranžový elektronický rozvaděč s několika konektory a popisy na přední straně, model produktu BD5980N.

Ilustrační obrázek

Kategorie produktu

ochranné relé

Připojení

šroubové svorky

Provozní napětí

24 V/DC

Typ

BD5980N.02 DC24V

Reakční doba

30 ms

Datasheety: (PDF)

Doručení: Čt 19. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (9 544,63 Kč / kus)

9 544,63 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Kompaktní připojovací zařízení
Úspora nákladů díky zrušení konvenčních systémů ochrany
Monitorování externích stykačů pro násobení kontaktů přes obvod Y1 - Y2
Typovou zkoušenou obvod podle požadavků oborového svazu

Technické parametry

Rozsah napětí: AC 0,8... 1,1 UN
Při 10 % zbytkovém vlnění: DC 0,9... 1,2 UN
Při 48 % zbytkovém vlnění: DC 0,8... 1,1 UN
Jmenovitá spotřeba: AC 24 v... 230 V / 4,0 VA
24 V / DC 2,5 W.
Jmenovitá frekvence 50 / 60 Hz
Doba zpoždění pro požadavek na soustavu: 0,5 s.
Řídicí kontakty: 2x 1 pracovní kontakt
Proud přes řídicí kontakty: 35 mA při 24 V.
Řídicí vedení nesmí být delší než 30 m a musí být oddělena od vedení.
Zabezpečení přístroje: Interní s PTC
Typ kontaktu: Relé nuceně vedené
Jmenovité výstupní napětí: 250 v/AC
DC: Viz křivka limitu elektrického oblouku
Tepelný proud ITH: Viz mezní křivka trvalého proudu
SPÍNACÍ VÝKON PODLE AC 15: 3 A / AC 230 V IEC/EN 60 947-5-1
V souladu s AC 15: 6 a / AC 230 v při 0,25 Hz
PODLE DC 13: 2 A / DC 24 V IEC/EN 60 947-5-1
DC 13: 6 a / DC 24 v při 0,1 Hz
Elektrická životnost při 230 v AC, 6 a, cos, až 1: > 5 x 105 spínacích cyklů
Přípustná frekvence spínání: Max. 1200 spínacích cyklů / h.
Odolnost proti zkratu
Max. Tavná pojistka 6 a gG / GL IEC/EN 60 947-5-1
Max. Automatický jistič C, 10 a
Mechanická životnost: 10 106 spínacích cyklů

Kategorie produktu: ochranné relé

Typ: BD5980N.02 DC24V

Připojení: šroubové svorky

Provozní napětí: 24 V/DC

Reakční doba: 30 ms

Typ kontaktu: 2 spínací kontakty

Spínací napětí (max.): 230 V/AC

Spínací proud (max.): 6 A

Úroveň výkonu: PL c

Safety Integrity Level, SIL: SIL 1

Kategorie bezpečnosti: 1

: IP20
IP40

Provozní teplota (min.): -15 °C

Provozní teplota (max.): +55 °C

Hloubka: 121 mm

Šířka: 45 mm

V: 74 mm

Rozm.: (š x v x h) 45 x 74 x 121 mm

Obsah: 1 ks

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2359268 Dold BD5980N.02 DC24V ochranné relé, 24 V/DC, 2 spínací kontakty, (š x v x h) 45 x 74 x 121 mm, 0035300, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2359268 Dold BD5980N.02 DC24V ochranné relé, 24 V/DC, 2 spínací kontakty, (š x v x h) 45 x 74 x 121 mm, 0035300, 1 ks

Popis

BD 5980N slouží k bezpečnému uvolnění a přerušení bezpečnostního obvodu. Je vhodný pro ochranu osob a strojů S obouruční spínačem při lisování
Obrábění kovů a jiné pracovní stroje, které mají nebezpečné pohyby při zavírání podle EN 574 kategorie IIIA
Použití v ovládacích prvcích pracovních strojů s nebezpečnými pohyby zavírání pro kontrolu doby souprav podle EN 574 kategorie III A.

· Odpovídá
Úroveň výkonu (PL) c a kategorie 1 podle EN ISO 13849-1: 2008
Mez sil (sil CL) 1 podle IEC/EN 62061
Safety Integrity Level (sil 1) podle IEC/EN 61508
Kategorie 1 podle EN 954-1
Úroveň bezpečnosti typu III-a podle EN 574
· Připojení vodiče: Také 2 x 1,5 mm2 lanko s objímkou a plastovým límcem DIN 46 228-1/-2/-3/-4 nebo 2 x 2,5 mm2 lanko s dutinkou DIN 46 228-1/-2/-3
· 2 spínací kontakty
· Šířka 45 mm
