DOGA stejnosměrný motor Typ 169, DO 169.4113.3B.09 / 3061, 24 V, 8 A, 0.4 Nm, 3200 ot./min, hriadeľ 10 mm, 1 ks

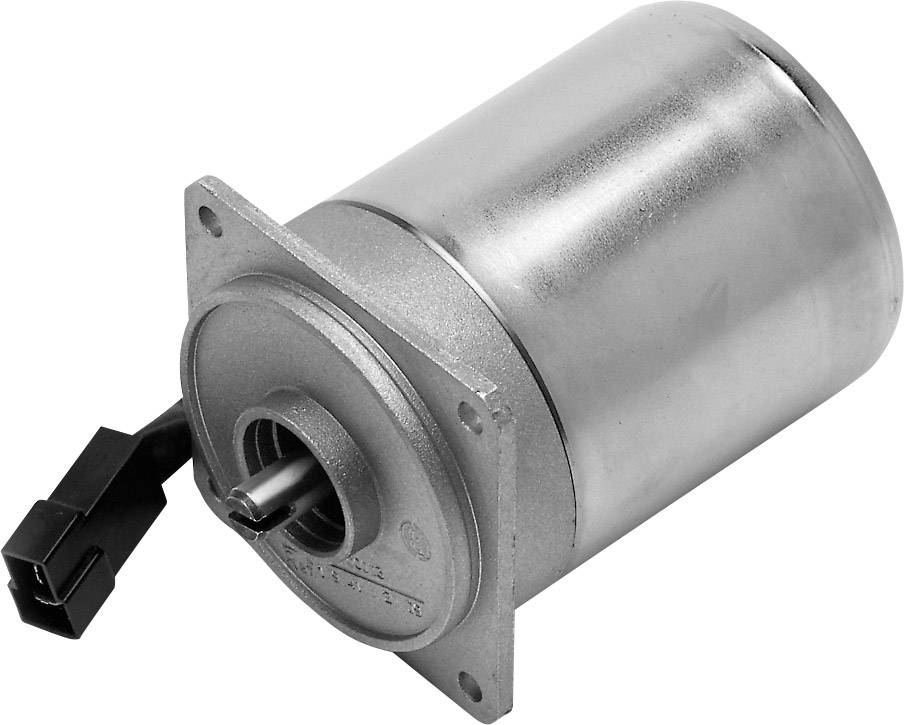

Stříbrný elektromotor s válcovým tělem, vyčnívající hřídelí a přípojkami pro elektrické připojení.

Datasheety: (PDF)

Okamžité doručení: Út 1. 9.

1 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (9 764,46 Kč / kus)

9 764,46 Kč

Bez DPH.

Doprava zdarma

Už jen 1 Ks skladem!

Nahlásit právní incident

Technické parametry

Typ hřídele: Se zářezem 2,2 x 7

Kategorie produktu: stejnosměrný motor

Typ: Typ 169

Jmenovité napětí: 24 V

Jmenovitý proud: 8 A

Jmenovitý proud - filtr: 8 A

Jmenovitý výkon: 134 W

Jmenovitý počet otáček: 3200 ot./min

Typ hřídele: S drážkou 2,2 x 7

Rozm.: (d x š) 130 mm x 79 mm

Šířka: 79 mm

Číslo výrobce: DO 169.4113.3B.09 / 3061

Provedení: Stejnosměrný motor DC

Ø hřídele: 10 mm

Jmenovitý otáčivý moment: 0.4 Nm

Délka: 130 mm

Jmenovité otáčky: 3200 ot./min

Jmenovité napětí: 24 V

Jmenovitý proud: 8 A

Varianty(Všechny ceny jsou bez DPH.)

Jmenovitý proud - filtr

Ø hřídele

Jmenovitý otáčivý moment

Jmenovitý výkon

Jmenovitý počet otáček

Kategorie produktu

Jmenovité napětí

DOGA stejnosměrný elektromotor převodový Typ 258, DO 258.3712.2B.00 / 3026, 12 V, 12 A, 12 Nm, 40 ot./min, hriadeľ 14 mm, 1 ks

Objednací číslo:198149

12 A

14 mm

12 Nm

50 W

40 ot./min

stejnosměrný elektromotor převodový

12 V

DOGA stejnosměrný elektromotor převodový Typ 258, DO 258.3710.3B.00 / 3028, 24 V, 5 A, 15 Nm, 25 ot./min, hriadeľ 14 mm, 1 ks

Objednací číslo:198176

5 A

14 mm

15 Nm

40 W

25 ot./min

stejnosměrný elektromotor převodový

24 V

DOGA stejnosměrný elektromotor převodový Typ 111, DO 111.3761.3B.00 / 3000, 24 V, 2.5 A, 5 Nm, 40 ot./min, hriadeľ 9 mm, 1 ks

Objednací číslo:198305

2.5 A

9 mm

5 Nm

21 W

40 ot./min

stejnosměrný elektromotor převodový

24 V

DOGA stejnosměrný elektromotor převodový Typ 111, DO 111.3763.3B.00 / 3001, 24 V, 2 A, 6 Nm, 25 ot./min, hriadeľ 9 mm, 1 ks

Objednací číslo:198317

2 A

9 mm

6 Nm

16 W

25 ot./min

stejnosměrný elektromotor převodový

24 V

DOGA stejnosměrný elektromotor převodový Typ 111, DO 111.9031.3B.00 / 3002, 24 V, 3 A, 3 Nm, 70 ot./min, hriadeľ 9 mm, 1 ks

Objednací číslo:198329

3 A

9 mm

3 Nm

22 W

70 ot./min

stejnosměrný elektromotor převodový

24 V

DOGA stejnosměrný elektromotor převodový Typ 258, DO 258.3712.3B.00 / 3007, 24 V, 6 A, 12 Nm, 40 ot./min, hriadeľ 14 mm, 1 ks

Objednací číslo:198393

6 A

14 mm

12 Nm

50 W

40 ot./min

stejnosměrný elektromotor převodový

24 V

DOGA stejnosměrný elektromotor převodový Typ 111, DO 111.3763.2B.00 / 3049, 12 V, 4 A, 6 Nm, 25 ot./min, hriadeľ 9 mm, 1 ks

Objednací číslo:198411

4 A

9 mm

6 Nm

16 W

25 ot./min

stejnosměrný elektromotor převodový

12 V

DOGA stejnosměrný elektromotor převodový Typ 111, DO 111.9031.2B.00 / 3050, 12 V, 6 A, 3 Nm, 70 ot./min, hriadeľ 9 mm, 1 ks

Objednací číslo:198425

6 A

9 mm

3 Nm

22 W

70 ot./min

stejnosměrný elektromotor převodový

12 V

DOGA stejnosměrný elektromotor převodový Typ 111, DO 111.3761.2B.00 / 3018, 12 V, 5 A, 5 Nm, 40 ot./min, hriadeľ 9 mm, 1 ks

Objednací číslo:198458

5 A

9 mm

5 Nm

21 W

40 ot./min

stejnosměrný elektromotor převodový

12 V

DOGA stejnosměrný elektromotor převodový Typ 111, DO 111.9039.3B.00 / 3019, 24 V, 4 A, 1.5 Nm, 240 ot./min, hriadeľ 9 mm, 1 ks

Objednací číslo:198470

4 A

9 mm

1.5 Nm

38 W

240 ot./min

stejnosměrný elektromotor převodový

24 V

Ke stažení

List technických údajů

List technických údajů 198565 DOGA stejnosměrný motor Typ 169, DO 169.4113.3B.09 / 3061, 24 V, 8 A, 0.4 Nm, 3200 ot./min, hriadeľ 10 mm, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 198565 DOGA stejnosměrný motor Typ 169, DO 169.4113.3B.09 / 3061, 24 V, 8 A, 0.4 Nm, 3200 ot./min, hriadeľ 10 mm, 1 ks

Popis

Motor na stejnosměrný proud DOGA je vyvinut zejména pro průmyslová využití. Technologie permanentního magnetu vytváří kompaktní konstrukci s velmi silným výkonem. Motor je speciálně koncipován pro použití s nezávislým vedením, malými rozměry a nízkou hmotností pro využití v průmyslu a pro vozidla všeho druhu. Má přesný počet otáček, tichý chod, krátký čas doběhu při nízkém momentu setrvačnosti a velmi odolnou konstrukci.

Provedení

Ozubené kolo převodovka ze syntetického materiálu POM
Stupeň krytí IP40 a IP53
Libovolná pracovní poloha
Charakteristika motorů se systémem vysílání impulzů (typ DO16241223B00/3065 a typ DO11191723B00/3064): magnetický vysílač impulzů s Hallovými snímači, 2 kanály s 90° fázovým posuvem
16 impulsů na každou otáčku motoru
Integrovaný regulátor pro široký rozsah napájecího napětí (4,2 - 24 V)
Integrovaný spouštěč Schmitt, pracuje s externími Pull-Up odpory; Výstupní obvod Open Collector
Vč. připojovacího kabelu typu LIYCY 4x 0,25 mm², 4 m
