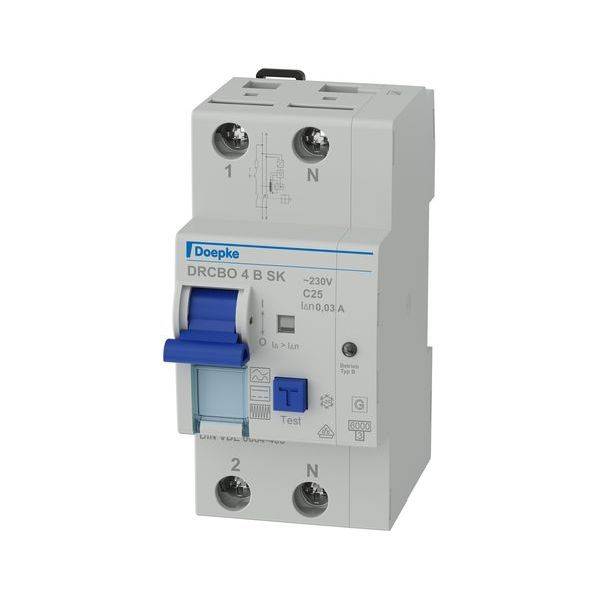

Doepke 09949126 proudový chránič/elektrický jistič zbytkový proudový chránič

RCBO kombinuje elektrický jistič a elektrický jistič v jednom zařízení (kombinace FI/LS). Chrání lidi před poruchovými proudy a zařízeními před zkratem a přetížením. DRCBO 4 mají jmenovitý spínací výkon 6 kA. Kromě indikátoru spuštění nabízejí i okénko pro popisek. Spínač typu B je citlivý na proud při frekvencích od 0 Hz (hladké stejnosměrné proudy) do 150 kHz. Jsou zvýšeny tak odolnost proti nárazu a povětrnostním vlivům. Spínač s charakteristikou SK je určen k ochraně před chybami a k dispozici. Vyznačují se nižší citlivostí při vyšších frekvencích. Tím se maximálně zabrání chybným způsobům způsobeným investiční chybou. Charakteristika SK je optimalizována pro zařízení, kde není potřeba požární ochrana. Spínač s vypínací charakteristikou C je určen pro obvody s vysokým spínacím resp. Optimalizované špičkové proudy. Standardní spínače jsou určeny pro obvody se jmenovitým napětím 230 v nebo 400 v a jmenovitou frekvencí 50 Hz. Vlastnosti: Citlivý na všechny proudy proudu při frekvencích od 0 Hz (hladký stejnosměrný proud) do 150 kHz; odpojení nezávislé na síťovém napětí při chybových proudech typu a; malá konstrukční velikost pro všechny jmenovité proudy; zobrazení spínací polohy; samostatné zobrazení spouštěcího obvodu; stahovací svorka s širokým rozsahem průřezu svorky na obou stranách; neutrální vodič vpravo; okno; aplikace: Rychlá montáž na nosnou lištu; libovolná montážní poloha; napájení pokud možno shora; oblasti použití: komerční a průmyslová instalace se systémy TT, TN-s a TN-C-s, v nichž se používají vstupy výkonové elektroniky bez galvanického odpojení od sítě, jako jsou frekvenční měniče, spínací síťové zdroje, vysokofrekvenční měniče, fotovoltaická nebo UPS zařízení s velmi bezfrekvenčními měniči; RCBO typu B+ a typ B s charakteristickými křivkami NK se tam musí používat. Kde je požadována protipožární ochrana; pokyny: Vhodné pro použití v sítích střídavého proudu 50 Hz; RCBO jsou na vyžádání dostupné i pro jiné frekvence; nejsou určeny pro použití v sítích stejnosměrného proudu a na výstupní straně řízených elektrických provozních prostředků, jako jsou například frekvenční měniče.

Tento text byl přeložen strojově.
