Name: Conrad Components 616726 relé karta stavebnice 12 V/DC
Brand: Conrad Components
SKU: 616726
Availability: InStock

Hlavní benefity

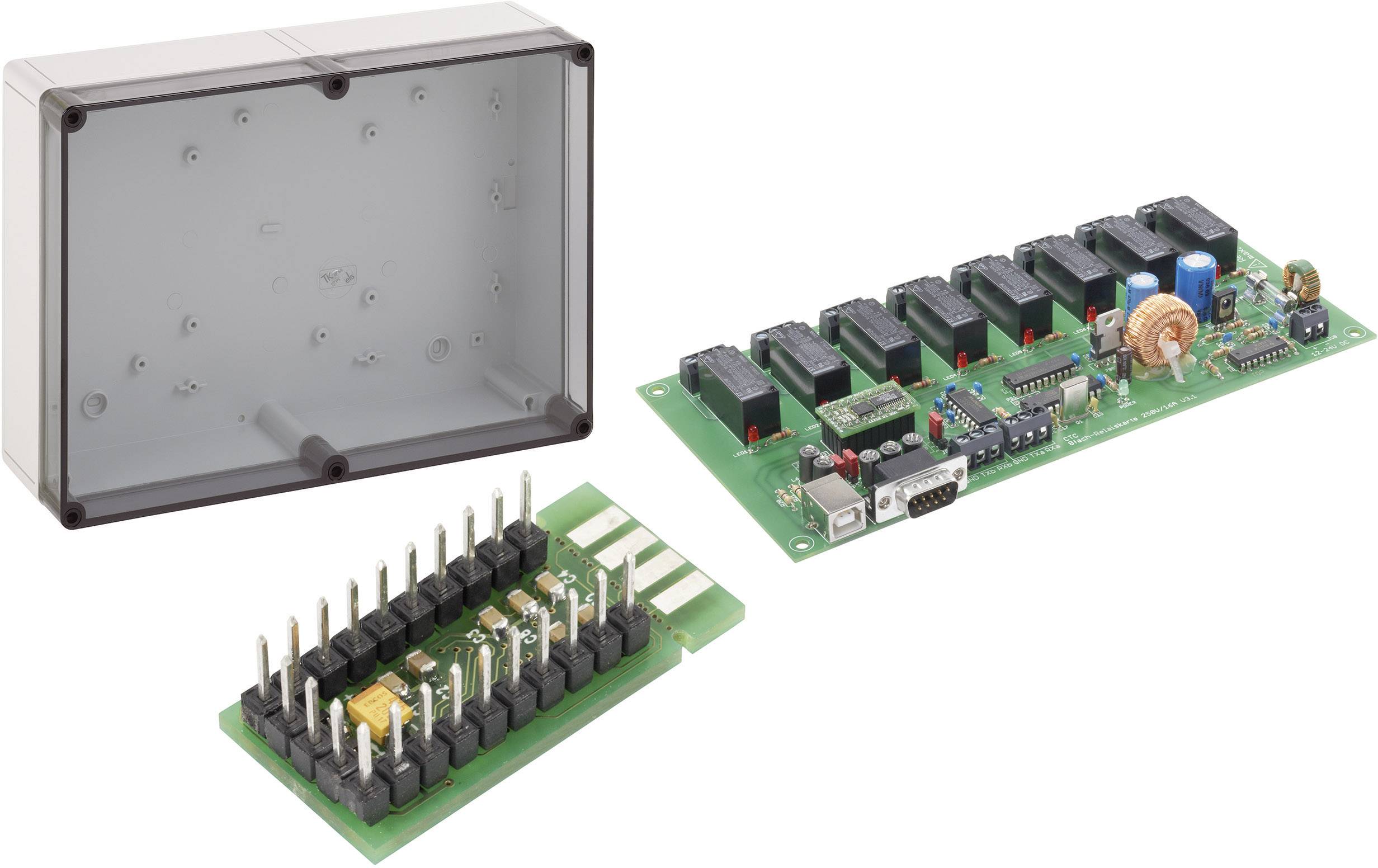

Sada 8nás. reléové karty Conrad Components 230 V/AC / 16 A + adaptérová deska USB na RS232 + svorkovnicová skříň TK

Kaskádování až pro 255 karet
Adaptérová deska převádí úroveň RS232/TTL na USB
Kryt z nárazuvzdorného polystyrenu

Technické parametry

Provozní napětí: 12 - 24 V/DC

Kategorie produktu: relé karta

Příkon proudu: max. 300 mA

Provozní napětí: 12 V/DC

Výstupní výkon: Zatížitelnost kontaktu 16 A / 230 V/AC

Provedení: stavebnice

Počet reléových výstupů: 8

Vlastnosti: vč. adaptérové desky

Reléový proud: 16 A

Vstupy / výstupy: 8 reléových výstupů

Ke stažení

List technických údajů

List technických údajů 616726 Conrad Components 616726 relé karta stavebnice 12 V/DC

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 616726 Conrad Components 616726 relé karta stavebnice 12 V/DC

Informace

Informace 616726 Conrad Components 616726 relé karta stavebnice 12 V/DC

Schéma zapojení

Schéma zapojení 616726 Conrad Components 616726 relé karta stavebnice 12 V/DC

Prohlášení o shodě

Prohlášení o shodě 616726 Conrad Components 616726 relé karta stavebnice 12 V/DC

Ke stažení

Ke stažení 616726 Conrad Components 616726 relé karta stavebnice 12 V/DC

Popis

Reléová karta pro spínání zatížení přes RS232 nebo USB port počítače. Pro rozšíření spínacího výstupu lze na jednom rozhraní provozovat až 255 reléových karet.

Adaptérová deska slouží k tomu, aby zařízení s rozhraním RS232/UART mohlo být připojeno k USB portu (USB1.1 nebo USB2.0). Konvertor může rozhraní s úrovní RS232, TTL (5 V) a 3,3 V konvertovat na USB. Deska konvertoru se připájí přímo nebo přes zásuvkovou lištu.

Svorkovnicové skříně řady TK - PS mají vysoký stupeň krytí IP 66, jsou sériově plombované a volitelně mají hladké boční strany nebo metrické výkroje. Žádné dodatečné vrtání ani frézování, stačí jednoduše výkroje vylomit šroubovákem a instalovat šroubování. Individuální otvory na hladkých bočních stranách lze jednoduše vytvořit. Pouzdra jsou odolná proti poškrábání. Vyznačují se vysokou flexibilitou, např. díky příslušenství, dále pak díky spoustě různých variant upevnění uvnitř skříňky a nebo nastavení lišty a montážní desky. Víka jsou k dostání dle volby v šedém nebo v průhledném barevném provedení. Díky upevnění na stěnu v pouzdru a pod víkem je k dispozici velké množství možností využití.

Obsah balení

8násobná reléová karta
Software se zdrojovým kódem
Adaptérová deska
Kolíkové lišty
CD s ovladačem
Pouzdro
