Name: 616733 reléová karta, adaptér a pouzdro hotový modul 24 V/DC
SKU: 616733
Availability: SoldOut

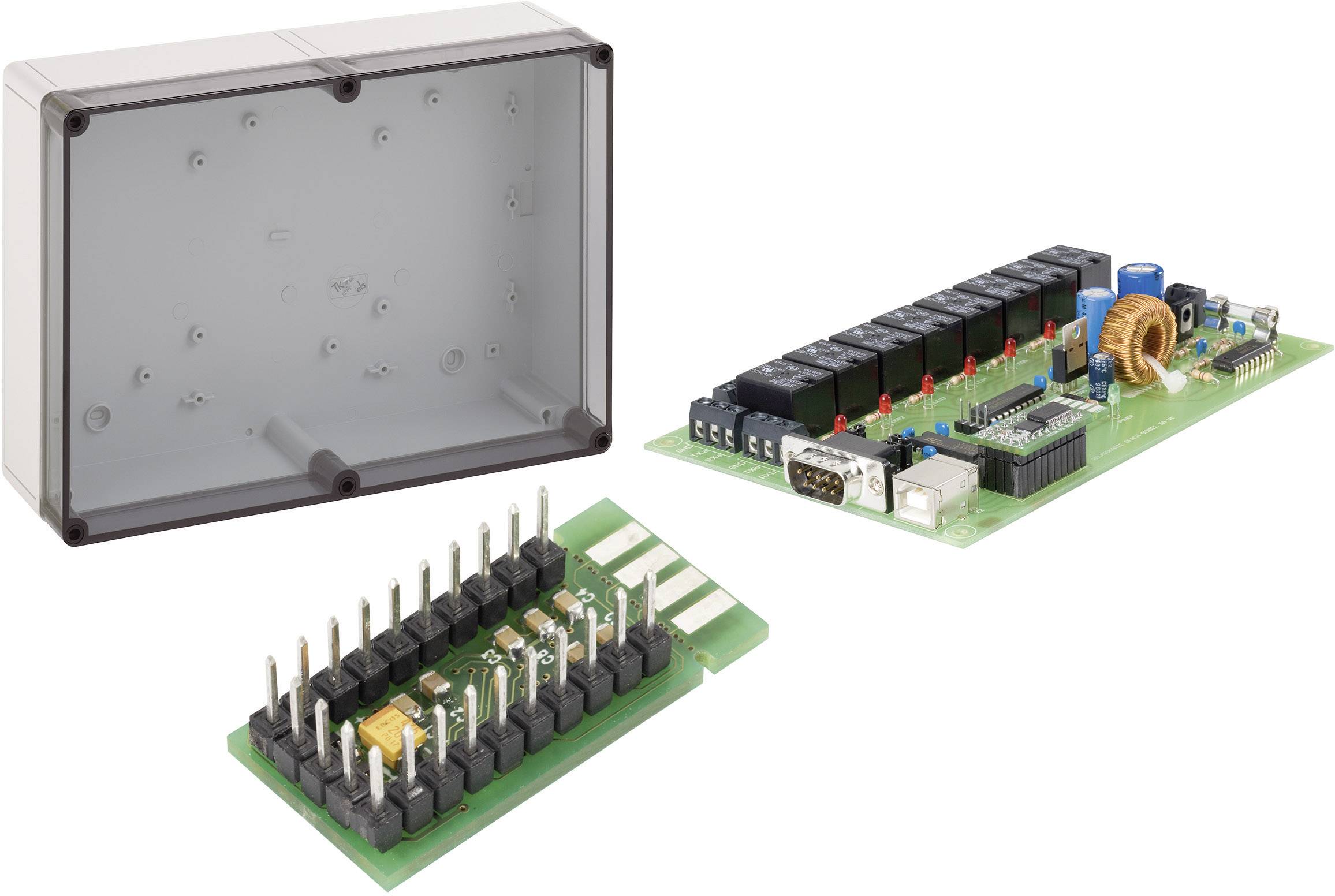

Elektronické komponenty s deskami plošných spojů a prázdným pouzdrem. Hlavní deska obsahuje relé, konektory a transformátor.

616733 reléová karta, adaptér a pouzdro hotový modul 24 V/DC-1

1/2

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Není k dispozici

Zobrazit alternativy

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Celková cena (2 125,00 Kč / kus)

2 125,00 Kč

Včetně DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Sada 8násobné reléové karty 24 V / DC 7 A + adaptérová deska USB na RS232 + plastový kryt TK

Kaskádování až 255 karet
Adaptérová deska převádí napěťových úrovní RS232 / TTL na USB
Kryt z nárazuvzdorného polystyrenu

Technické parametry

Kategorie produktu: reléová karta, adaptér a pouzdro

Příkon proudu: 300 mA

Provozní napětí: 24 V/DC

Výstupní výkon: Zatížitelnost kontaktu 7 A / 24 V/DC

Provedení: hotový modul

Rozm.: (d x š x v) 160 x 100 x 29 mm

Počet reléových výstupů: 8

Vlastnosti: vč. plastového pouzdra

Šířka: 100 mm

V: 29 mm

Délka: 160 mm

Reléový proud: 7 A

Vstupy / výstupy: 8 reléových výstupů

Ke stažení

List technických údajů

List technických údajů 616733 616733 reléová karta, adaptér a pouzdro hotový modul 24 V/DC

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 616733 616733 reléová karta, adaptér a pouzdro hotový modul 24 V/DC

Schéma zapojení

Schéma zapojení 616733 616733 reléová karta, adaptér a pouzdro hotový modul 24 V/DC

Prohlášení o shodě

Prohlášení o shodě 616733 616733 reléová karta, adaptér a pouzdro hotový modul 24 V/DC

Ke stažení

Ke stažení 616733 616733 reléová karta, adaptér a pouzdro hotový modul 24 V/DC

Popis

Reléová karta pro spínání zatížení přes RS232 nebo USB port počítače. Na jednom rozhraní lze používat až 255 reléových karet a rozšířit tak počet spínacích reléových výstupů.

Tento výrobek slouží k propojení zařízení vybaveného rozhraním RS232/UART s USB portem (USB 1.1 nebo USB 2.0). Konvertor může převést rozhraní s napěťovými úrovněmi protokolu RS232, TTL (5 V) a 3,3 V na úroveň USB portu. Deska konvertoru se připájí přes zásuvkovou lištu nebo přímo.

Řada TK - PS má vysoký stupeň krytí IP 66, je sériově plombovaná a volitelně má hladké boční strany nebo metrické výkroje. Žádné dodatečné vrtání ani frézování – stačí výkroje vylomit šroubovákem a nainstalovat šroubové spoje. Jednotlivé otvory lze jednoduše vytvořit na hladkých bočních stranách. Kryt je odolný proti poškrábání. Vyznačují se vysokou flexibilitou, např. díky množství příslušenství, další možnosti nabízí různé varianty upevnění uvnitř skříňky, i nastavení lišty a montážní desky. Víka jsou k dostání dle volby v šedém nebo v průhledném barevném provedení. Velké možnosti využití díky upevnění na stěnu pouzdra nebo pod víko.
