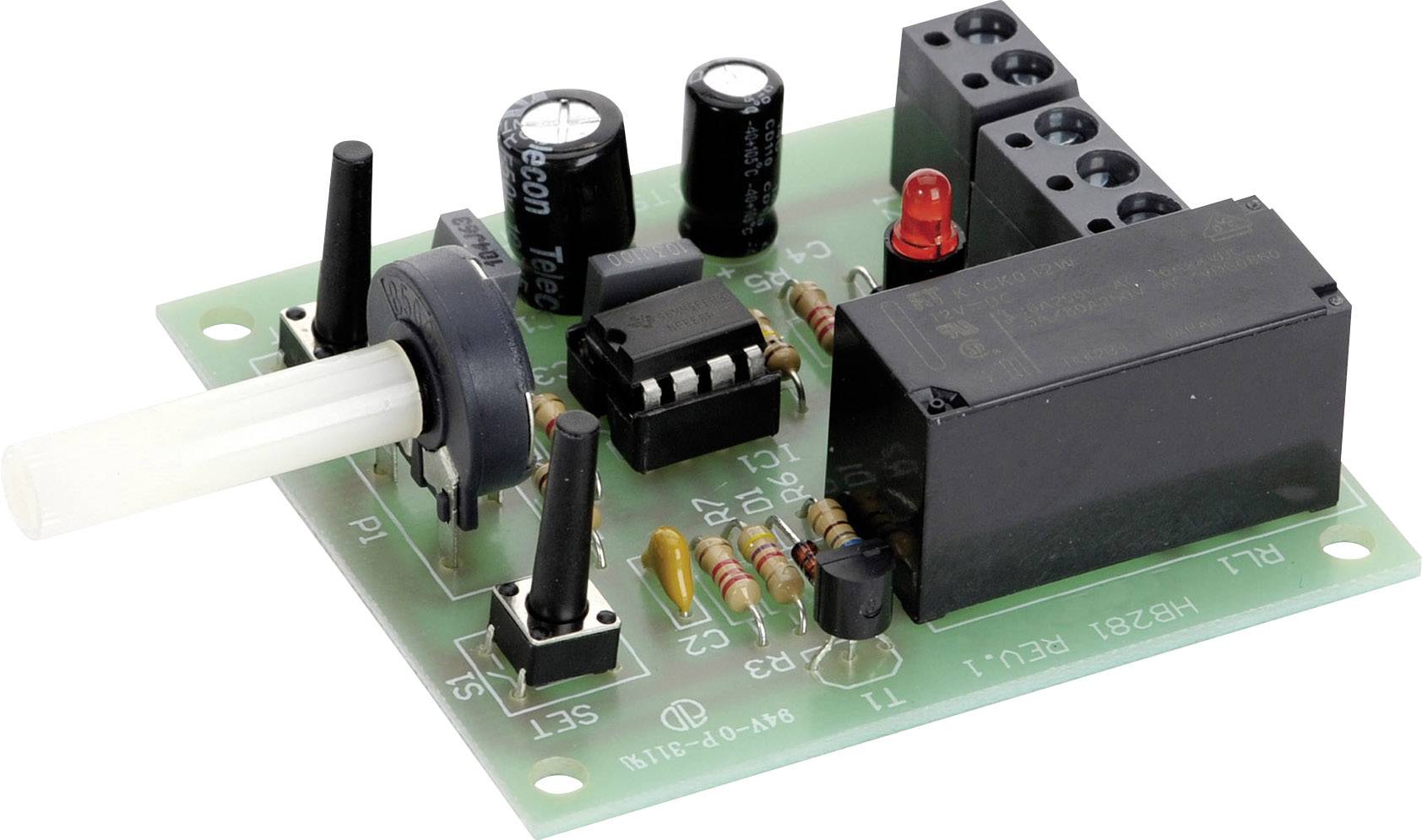

Elektronická deska plošných spojů s různými komponenty: relé, kondenzátory, rezistory a LED diody na zelené desce.

Elektronická deska plošných spojů s různými komponenty: relé, kondenzátory, rezistory a LED diody na zelené desce.

Tři červené kondenzátory WIMA, na každém napsáno '0.1 100-'. Jsou umístěny vedle sebe se dvěma vývody dole.

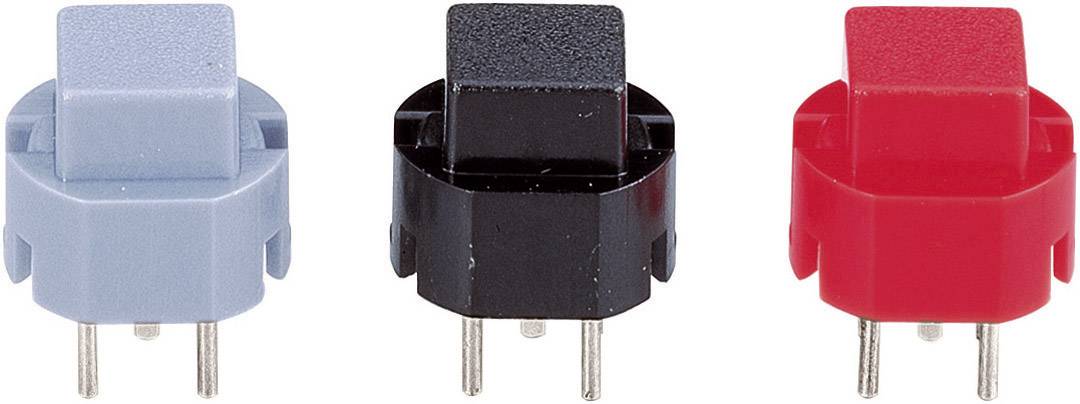

Tři mechanické spínače kláves v různých barvách: modrá, černá a červená, pohled zepředu, každý se dvěma kovovými kolíky dole.

Náčrt ukazuje dvě horizontální vzdálenosti, každá '26', s mezerou mezi nimi '3,9'. Průměry nahoře 'Ø 1,6' a 'Ø 0,6'.

Technický výkres elektrického konektoru s rozměry: délka 27 mm, šířky 4,5 mm a 0,52 mm, rozteč 2,54 mm.

Technický výkres konektoru s rozměry: průměr 9 mm a 3,7 mm, různými délkami a detailními pohledy.

Diagram elektronické součástky s rozměry: 15 mm šířka, 10 mm výška. Zobrazuje schéma zapojení a konfiguraci pinů.

Technický výkres elektronické součástky s rozměry: šířka (Š), výška (V), délka (D), průměr (d), rozteč (RM) a výstup vodiče.

Technický výkres elektrického konektoru s rozměry v milimetrech, pohled zepředu a z boku, rozměry zvýrazněny.

1/9

Conrad Components

Okamžité doručení: Pá 25. 9.

115 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Ks

Celková cena (285,12 Kč / kus)

285,12 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Přesný časový spínač

Časový rozsah 300 ms až cca 100 s

Technické parametry

Provozní napětí: 10 - 15 V/DC

Příkon proudu: 63 mA

Výstupní výkon: 6 A/250 V/AC

Časový rozsah: 300 ms - 100 s

Provedení: stavebnice

Rozm.: (d x š) 60 mm x 55 mm

Délka: 60 mm

Šířka: 55 mm

Počet reléových výstupů: 1

Kategorie produktu: časové relé

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Deutsch (Deutschland)

Návod k obsluze a bezpečnostní pokyny 191280 Conrad Components 191280 časové relé stavebnice

Popis

S touto sadou máte možnost zapínat přístroje pouze s časovým ohraničením. Jakmile stisknete tlačítko "zapnuto", relé se aktivuje na nastavitelný čas od cca. 300 ms do cca 100s. Po nastaveném čase relé znovu odpadne. Předčasné vypnutí je možné kdykoliv pomocí "Reset-tlačítka". Dobu zapnutí můžete změnit vyměněním elektrolytického kondenzátoru.

Provedení

Reset(nulovací) tlačítko
