Name: Chauvin Arnoux CA 8345 síťový analyzátor 3fázové Grafický displej, s funkcí záznamníku
Brand: Chauvin Arnoux
SKU: 3364184
Availability: BackOrder

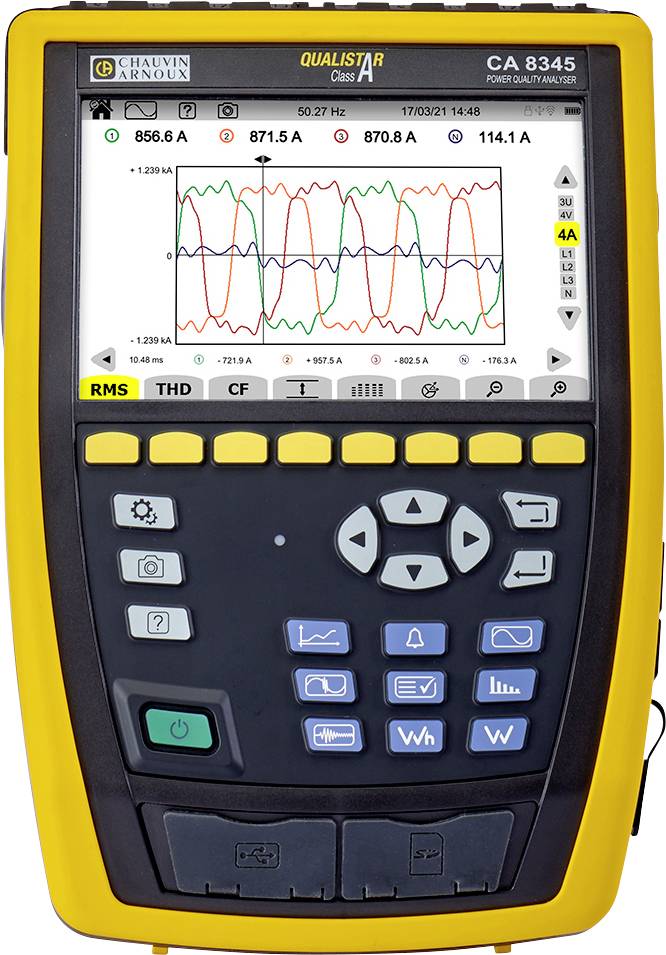

Žluté multimetr zobrazuje displej s elektrickými průběhy vln a naměřenými hodnotami proudu v ampérech.

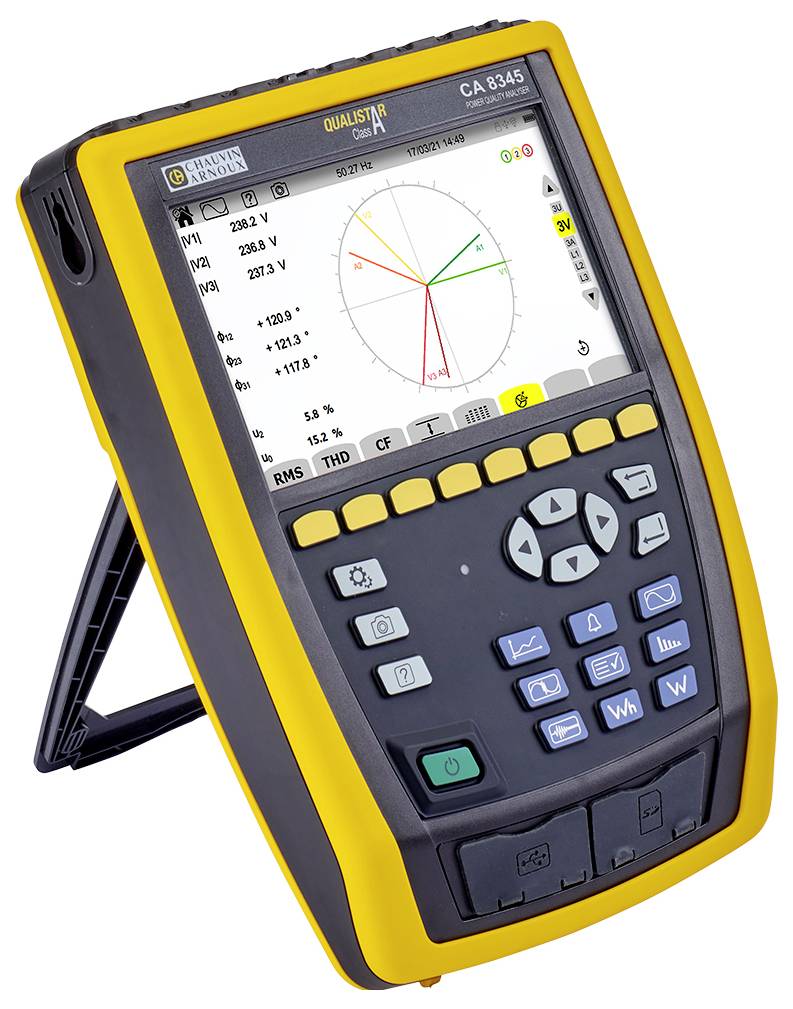

Přenosný žlutý multimetr zobrazuje diagram na obrazovce, který ukazuje elektrické měřené údaje, jako jsou napětí a proud.

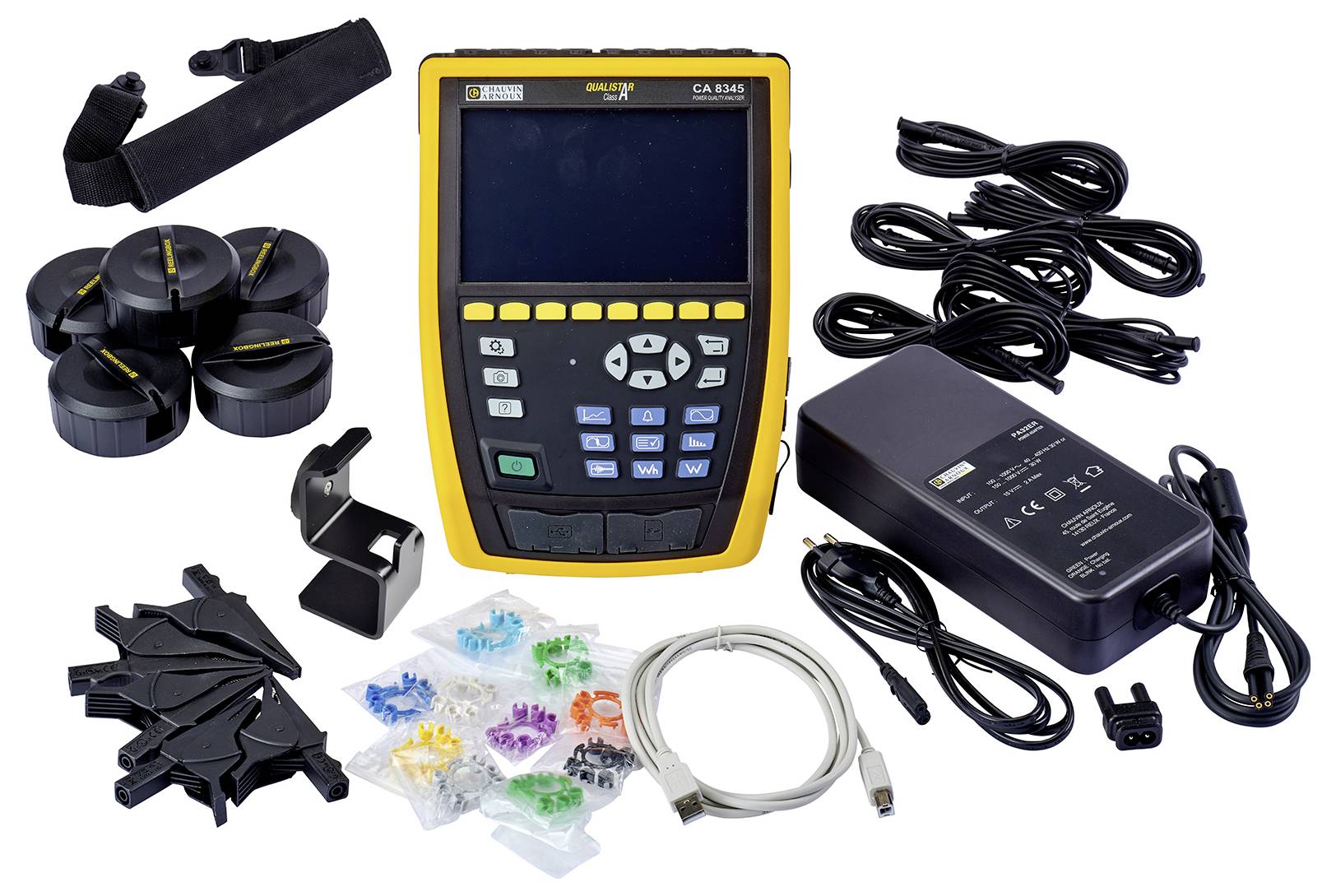

Multifunkční zkušební přístroj s kabely, senzory, nabíječkou a příslušenstvím na bílém pozadí.

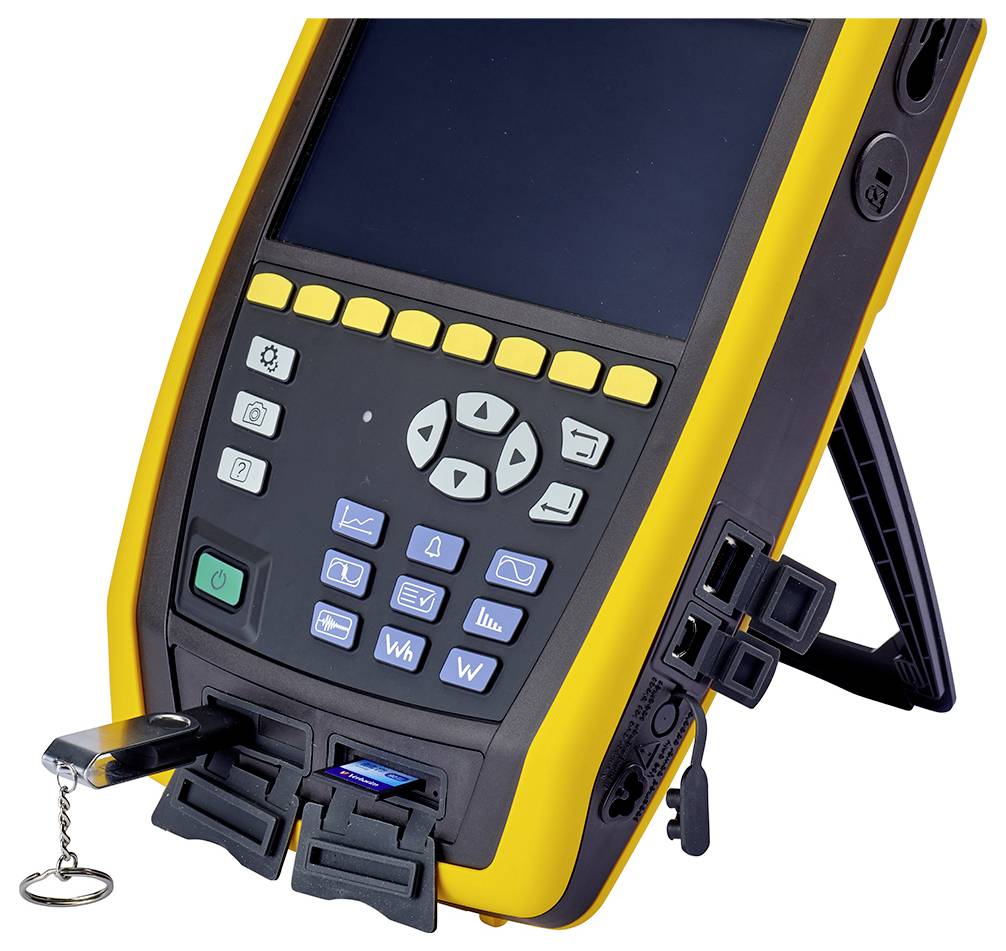

Přenosné elektronické měřicí zařízení s displejem, klávesnicí a USB portem, používané pro technické kontroly a diagnostiku.

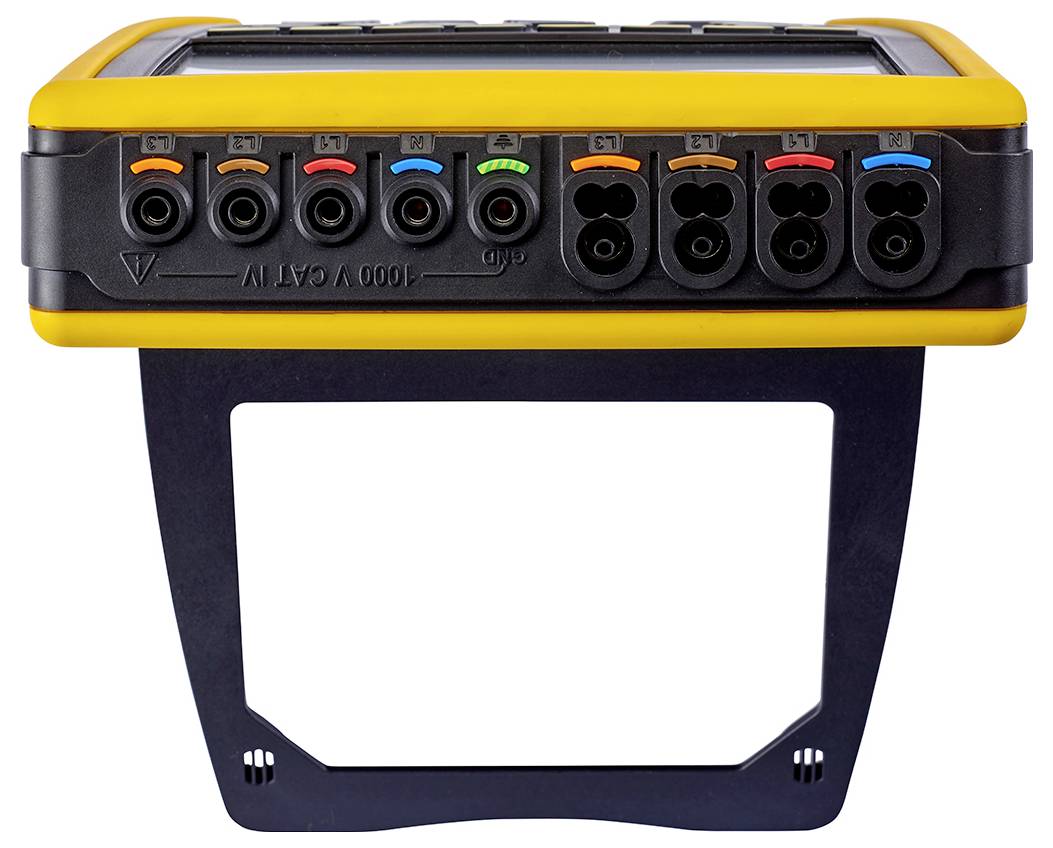

Žluté elektronické zařízení s barevně rozlišenými konektory na horní straně, pravděpodobně určené pro technické nebo průmyslové použití.

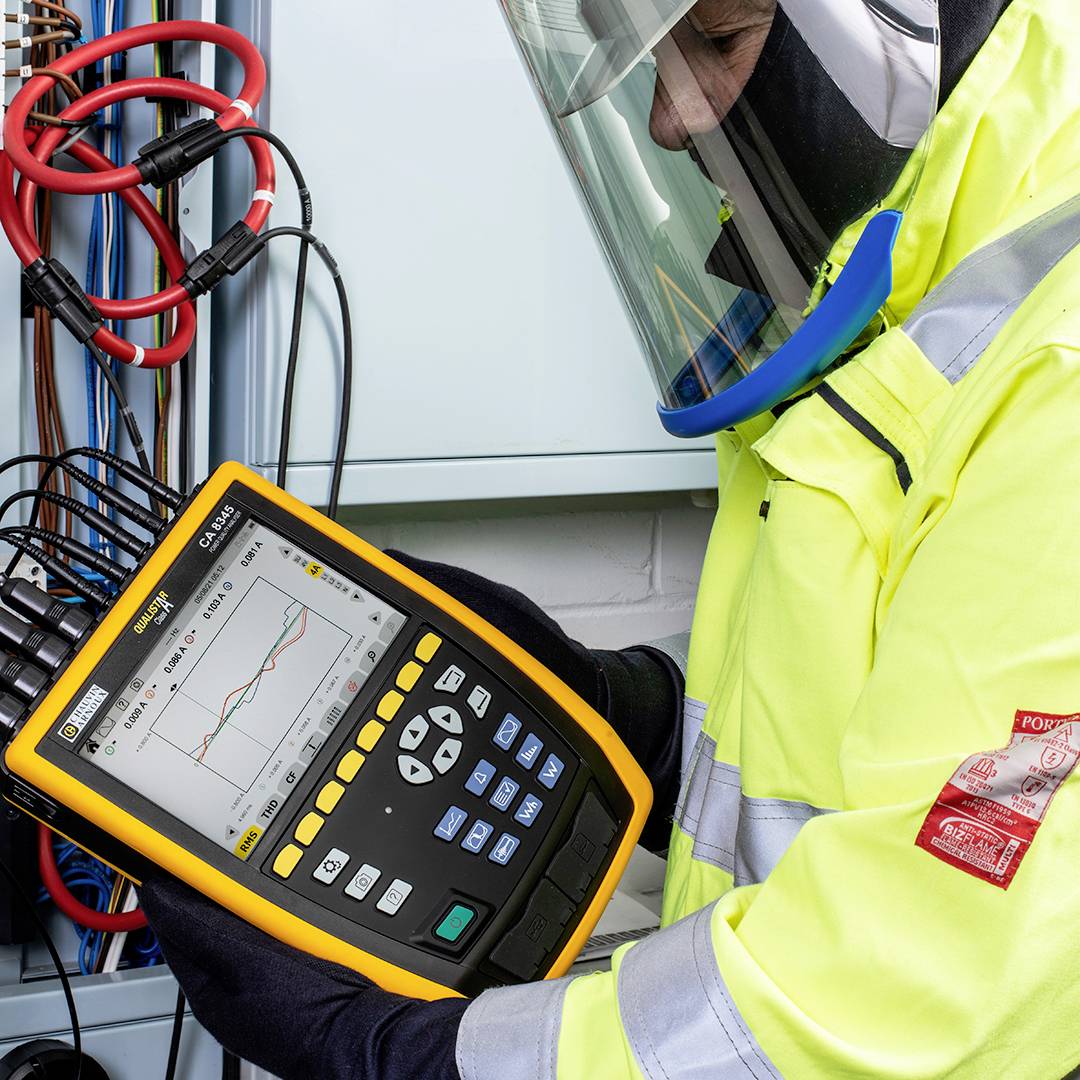

Inženýr v ochranném oblečení kontroluje elektrické obvody měřicím přístrojem, který zobrazuje digitální údaje s grafem.

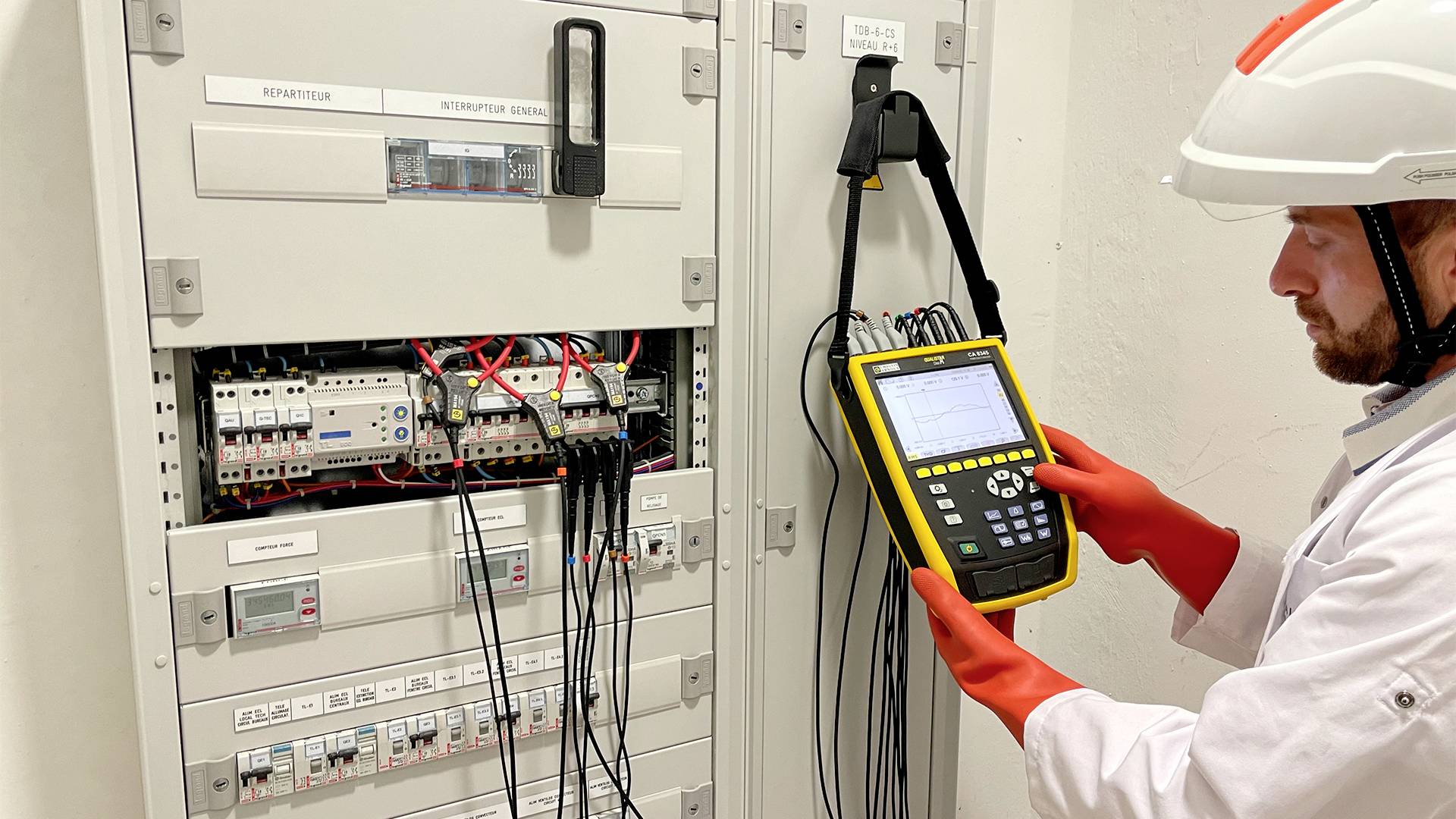

Technik v ochranném oděvu kontroluje rozvaděč plný kabelů a pojistek pomocí měřicího přístroje.

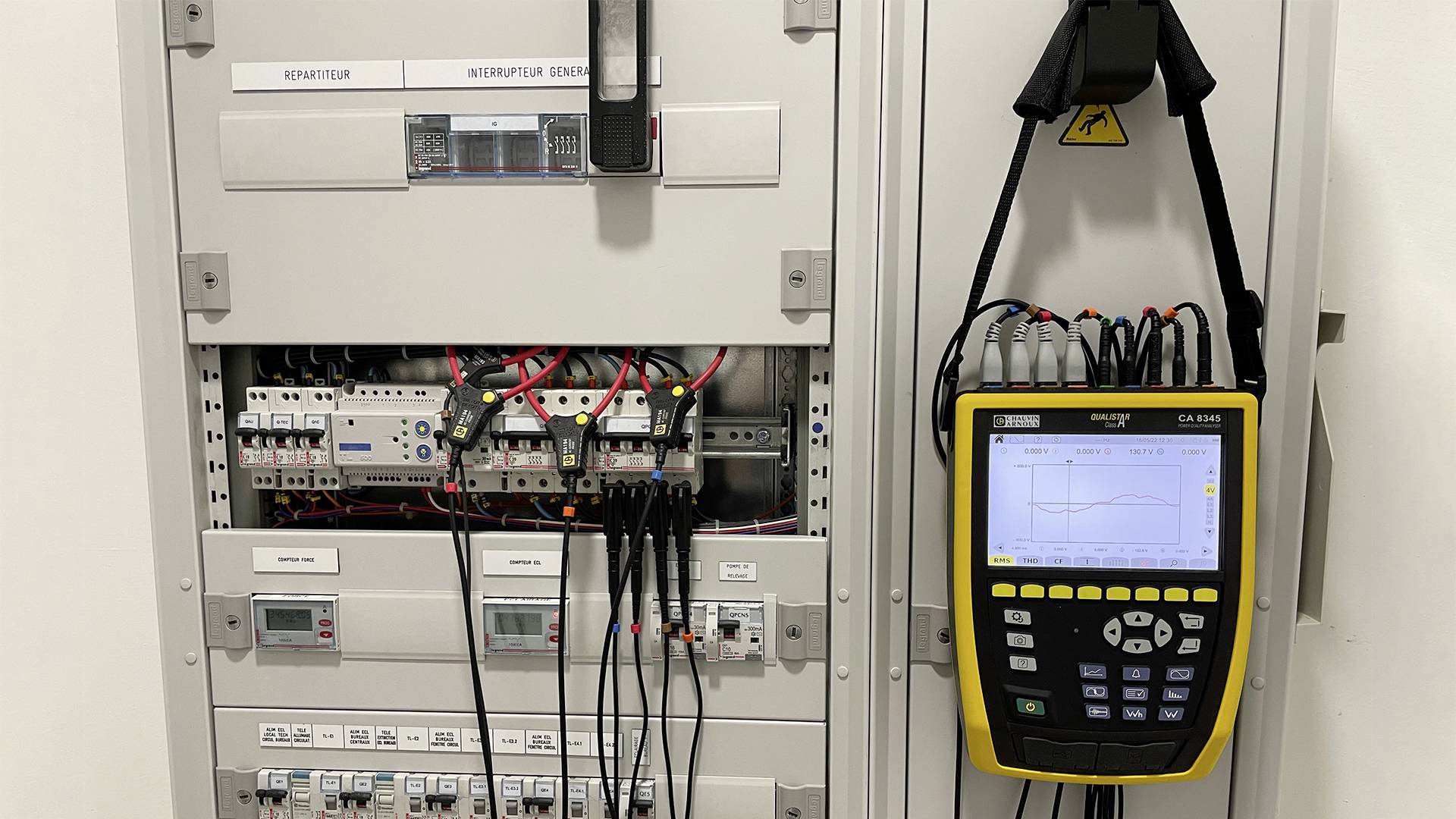

Elektrická rozvodná skříň s otevřeným předním panelem zobrazuje zapojené komponenty. Měřicí přístroj visí vpravo a na displeji zobrazuje graf.

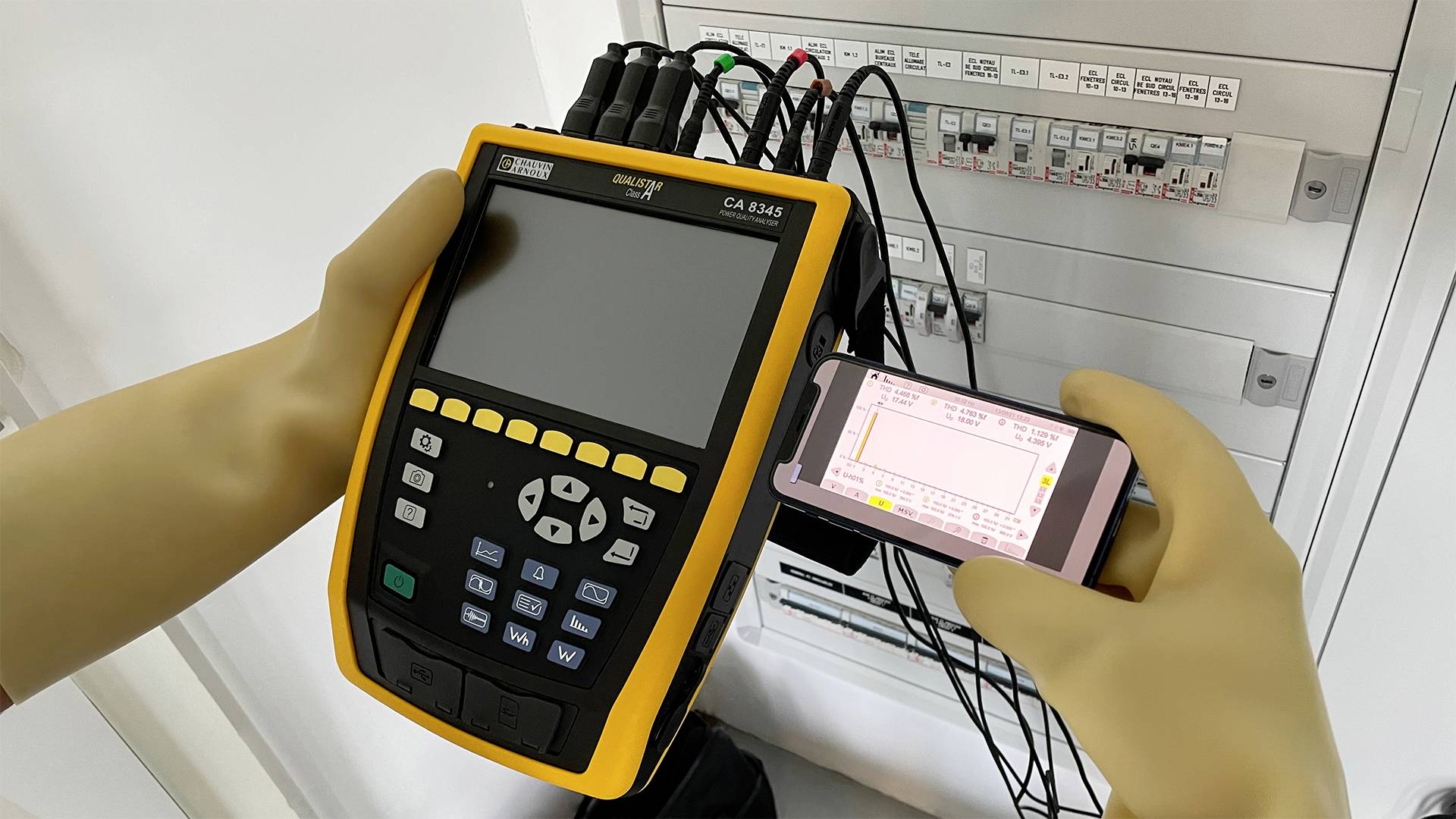

Osoba používá přenosné elektrické měřicí zařízení a smartphone před otevřenou rozvodnou skříní za účelem zaznamenávání naměřených hodnot.

1/9

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Po 9. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (179 850,84 Kč / kus)

179 850,84 Kč

Bez DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Síťový analyzátor

Síťový analyzátor třídy a, zcela v souladu s IEC 61000-4-30
Provedení se síťovou nabíječkou PA32ER k napájení zařízení přes AC nebo DC elektrickou síť do 1000 v během měření a k dobíjení akumulátoru
Velmi výkonný: Současný záznam a výpočet stovek parametrů: Všech 10 (50 Hz) nebo 12 (60 Hz)
Praktické zařízení s velkým barevným dotykovým displejem, intuitivním uživatelským rozhraním a ukazatelem v reálném čase
Široký výběr proudových měničů pro měření proudů různé síly od 5 mA až do 10 kA
Mnoho možností komunikace: USB flash disk, SD karta, USB, Ethernet, Wi-Fi, webový server pro dálkové ovládání, …
Analyser Transfer software pro konfiguraci zařízení, přenos dat a vyhodnocování

Technické parametry

Kategorie produktu: síťový analyzátor

Kategorie měření: CAT IV 1000 V

Zobrazení: 7" barevný LCD dotykový displej (WVGA)

Fázová detekce: Ano

Detekce ochranného vodiče: Ano

: bez certifikátu

Rozm.: (d x š x v) 28.5 x 5.5 x 20 cm

Hmotnost: 1.9 kg

Druh měření: 3fázové

Vlastnosti: Grafický displej
s funkcí záznamníku

Šířka: 5.5 cm

V: 20 cm

Délka: 28.5 cm

Rozhraní: USB
Wi-Fi
WLAN
SD karta
Ethernet

UKCA: bezvýznamný

Dodržování předpisů a certifikace

Certified by EU Garan

Ke stažení

List technických údajů

List technických údajů 3364184 Chauvin Arnoux CA 8345 síťový analyzátor 3fázové Grafický displej, s funkcí záznamníku

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3364184 Chauvin Arnoux CA 8345 síťový analyzátor 3fázové Grafický displej, s funkcí záznamníku

Záruční podmínky

Záruční podmínky 3364184 Chauvin Arnoux CA 8345 síťový analyzátor 3fázové Grafický displej, s funkcí záznamníku

Popis

CA 8345 je analyzátor výkonu a tester kvality napětí třídy A.
Patří do série přístrojů Qualistar+, má komfortní uživatelské rozhraní a lze jej snadno používat. Na velkém barevném LCD displeji lze kdykoliv zobrazit vícejazyčnou online nápověda.
Přístroj je určen zejména pro zkušební a údržbářské služby průmyslových a průmyslových zařízení. Poskytuje ihned přesný přehled nejdůležitějších údajů o kvalitě elektrické sítě a je vhodný pro každý typ zařízení Qualistar.
Chcete-li být bezpečně, přístroj CA 8345 automaticky rozpozná typ připojeného snímače proudu.
Měření přístroje CA 8345 se vyznačují vysokou přesností. Vypočítává z nich mnoho hodnot a má mnoho funkcí pro zpracování. To uživateli poskytuje veškeré naměřené hodnoty potřebné pro monitorování elektrických rozvodných sítí a zvýšení energetické účinnosti. Také náklady na spotřebovanou elektřinu lze velmi rychle zjistit.

Jak požaduje IEC 61000-4-7, analyzátor zobrazuje stávající harmonické a meziharmonické oscilace. Současně přístroj rozpozná i proudy probíhající přes síť Powerline.

CA 8345 sleduje všechny události v síti:
• Vývojové diagramy a schémata změn parametrů sítě
• Nastavitelné alarmy, s možností odesílání e-mailů uživateli
S přechodnými přechody 2,5 µs
• Čepy o napětí 12 kV po dobu 500 ns
• Snímání TrueInrush, pro rozpoznání vysokých náběhových proudů ….
• V režimu monitorování zaznamenává přístroj naměřené údaje po určitou dobu pro analýzu kvality napětí podle normy EN 50160.

Propojení sítí
Kromě výměnných SD karty nebo USB flash disku lze naměřené údaje z CA 8345 odesílat i na velké vzdálenosti pomocí USB připojení, dálkového připojení, Wi-Fi (přímo nebo přes server) nebo RJ45. V režimu-server lze naměřené údaje vyhledávat z jakéhokoli místa na světě, aniž by byla ohrožena bezpečnost internetové sítě.

Kromě toho lze pomocí softwaru Power Power Analyzer zpracovávat a vyhodnocovat měření prováděná s Qualistar třídy A.
Tento software PAT3 je k dispozici ke stažení na naší webové stránce podpory.

Tento text byl přeložen strojově.
