Name: Chauvin Arnoux C.A 6116N + Software Dataview sada instalačních testerů , Norma VDE 0100, 0105, 0413, P01145455F, EN a DE
Brand: Chauvin Arnoux
SKU: 1270860

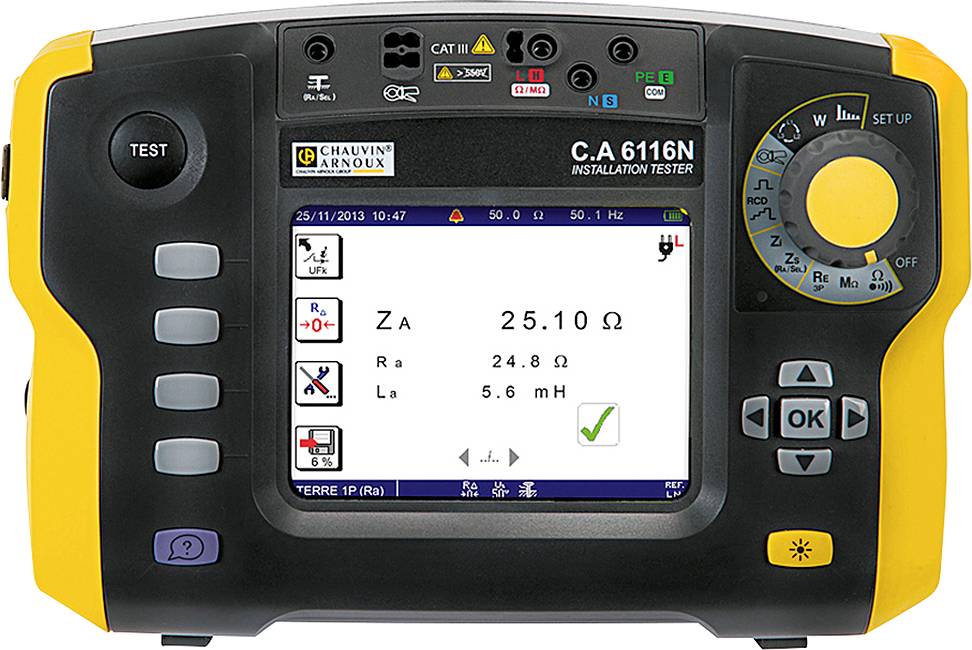

Elektroinstalační měřicí přístroj s displejem zobrazujícím hodnoty: impedance (25,10 Ω), izolační odpor (24,8 Ω) a smyčkový odpor (5,6 mH).

Digitální instalační tester C.A 6116N od Chauvin Arnoux s grafickým displejem pro elektrická měření, žluto-černý, s testovacími a navigačními tlačítky.

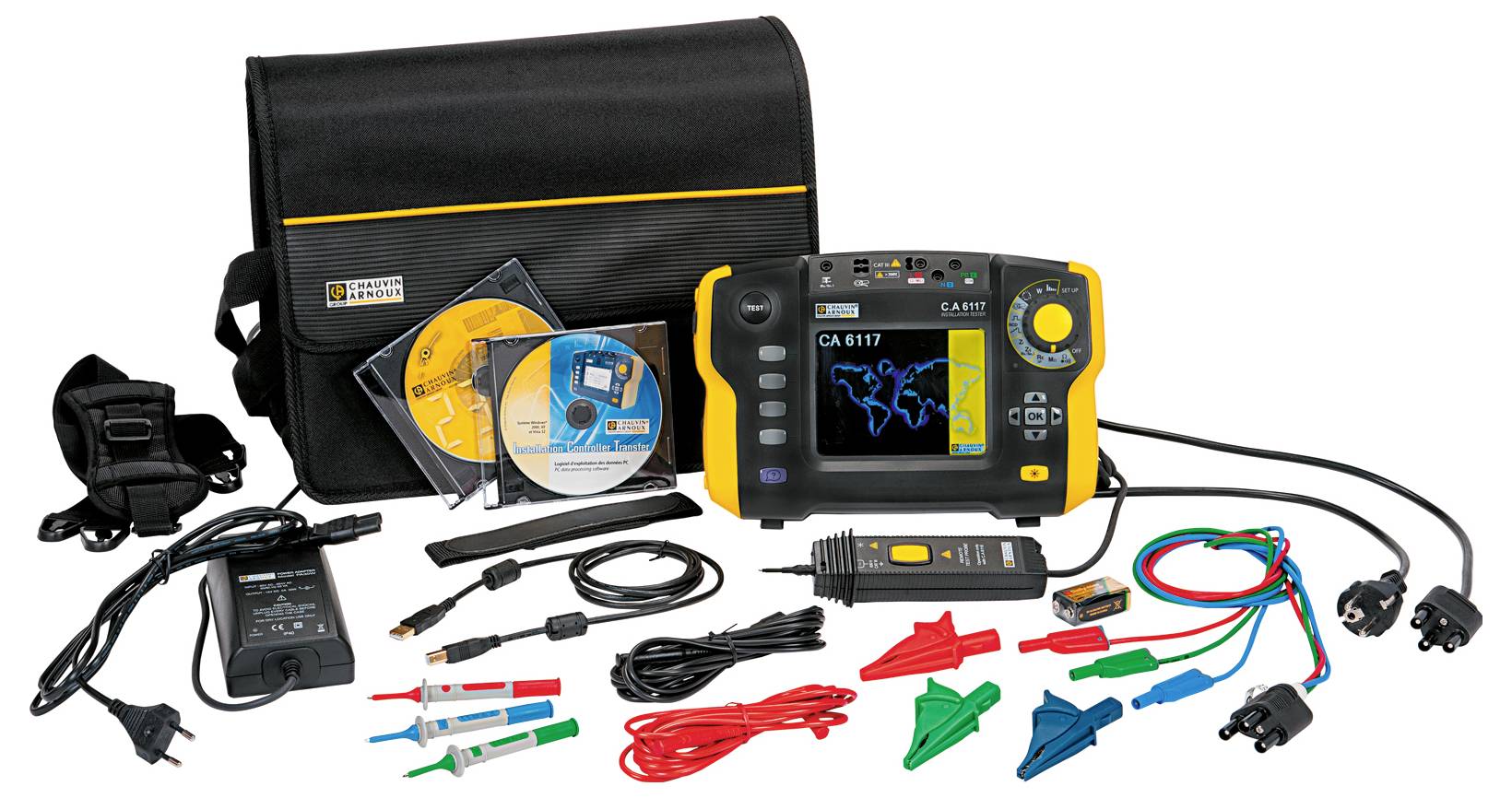

Elektrický testovací přístroj s příslušenstvím, jako jsou kabely, adaptéry a přenosná brašna. Displej zobrazuje elektrické schéma zapojení.

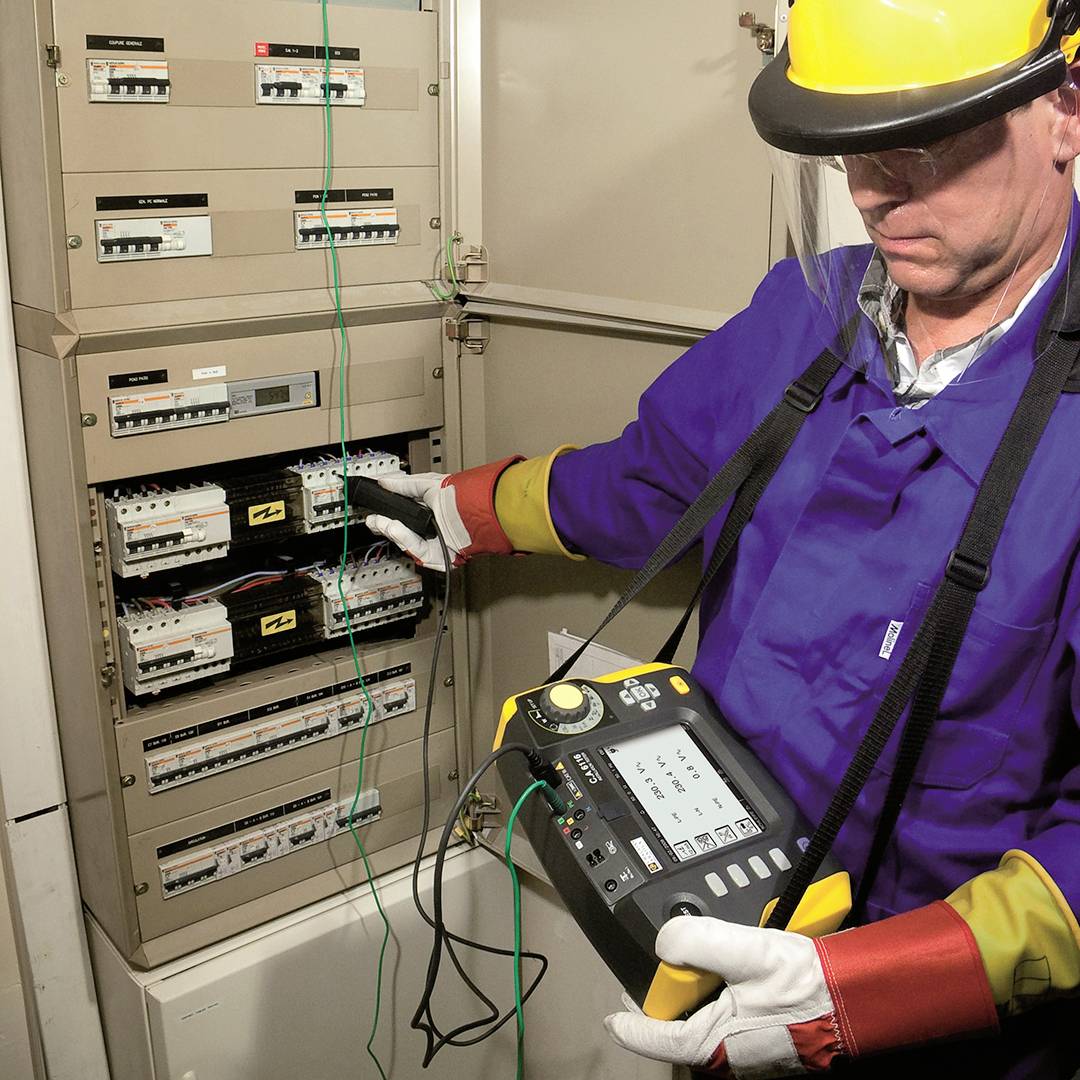

Elektrikář v ochranném oděvu kontroluje rozvaděč multimetrem, aby provedl elektrická měření.

Muž v pracovním oděvu a ochranné přilbě měří elektrické napětí v kabelu uvnitř průmyslového objektu.

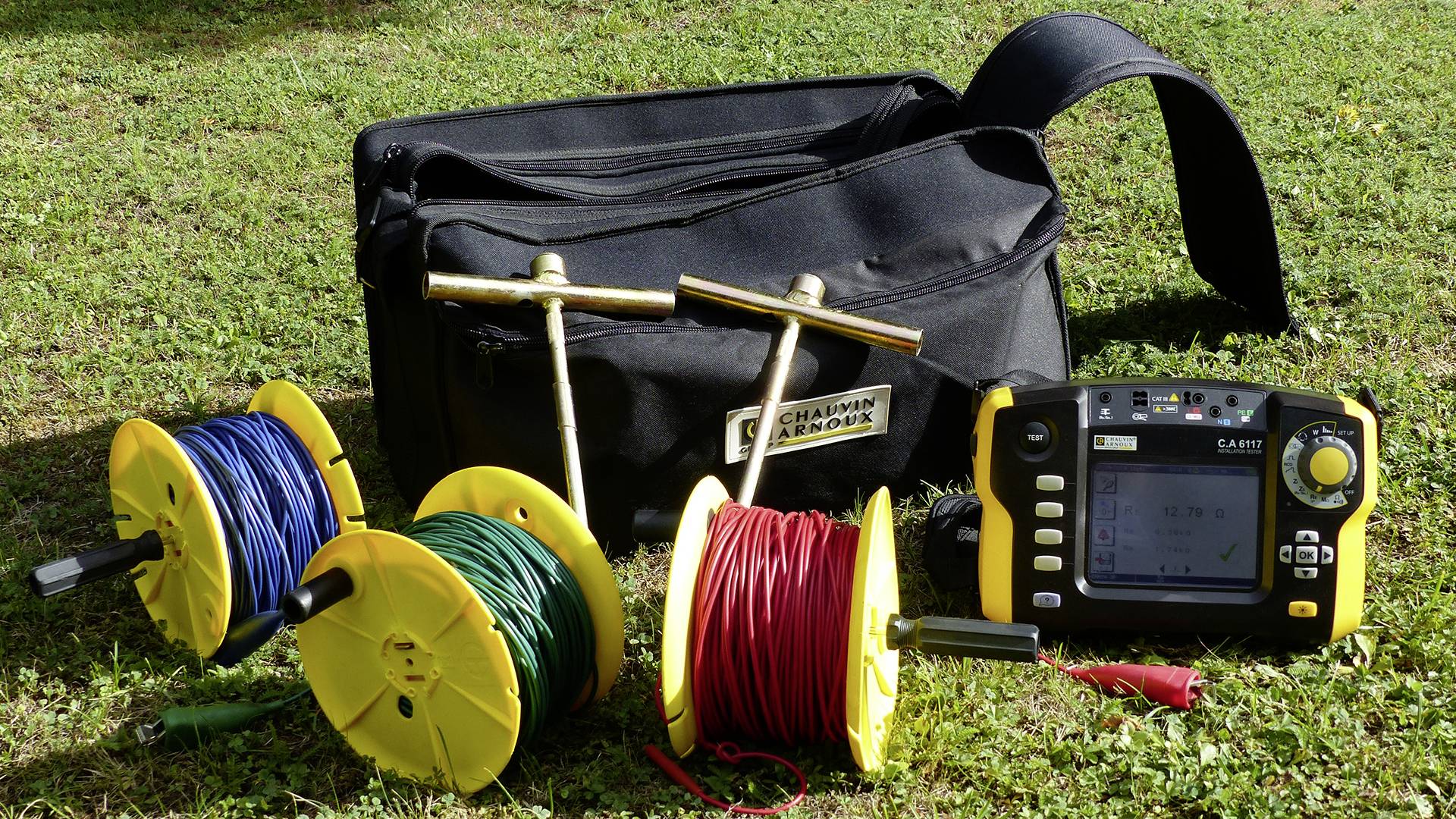

Měřicí kufřík s kabelovými rolemi v žluté, modré a červené barvě na trávníku; vedle něj digitální měřicí přístroj s displejem, černá taška v pozadí.

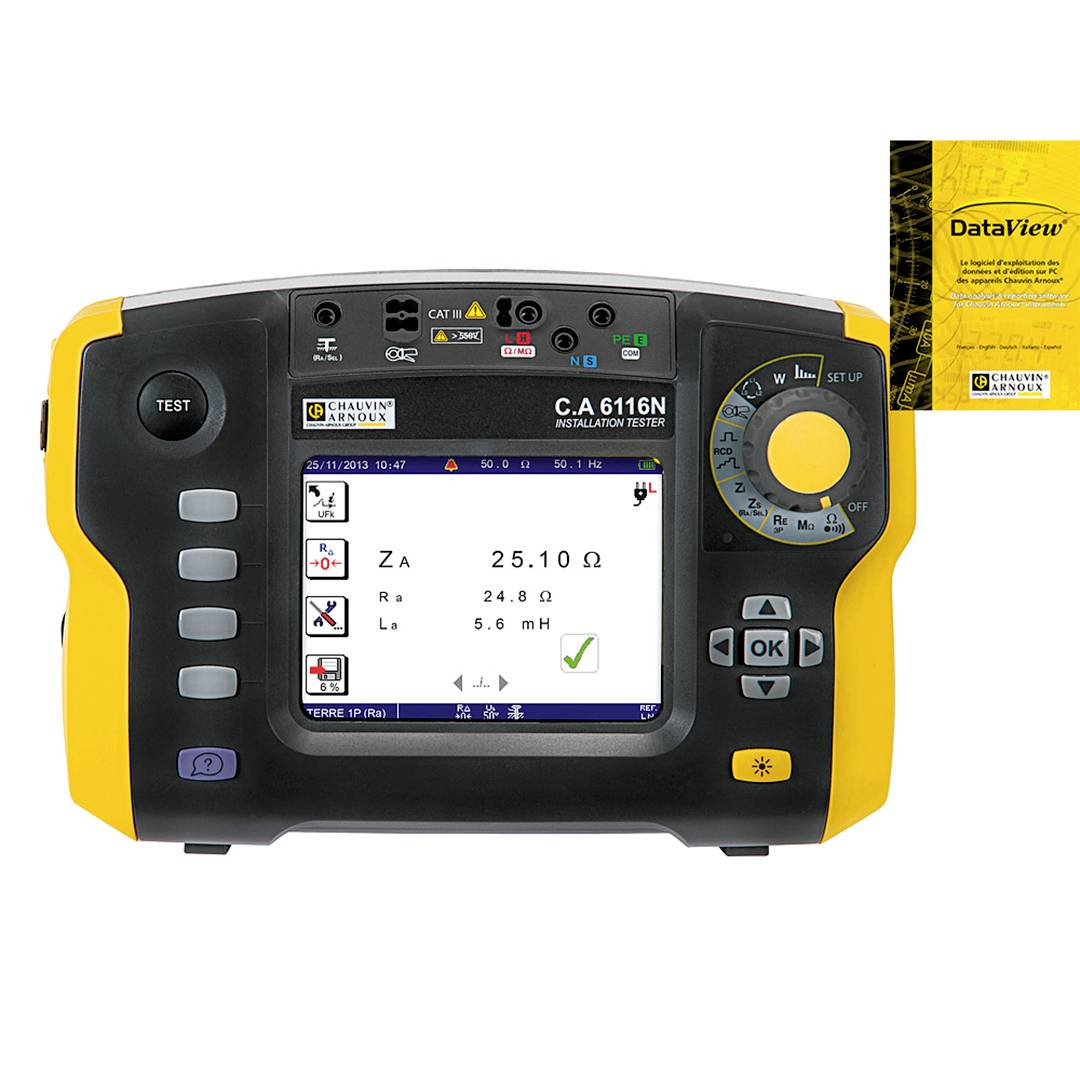

Instalační tester C.A 6116N ukazuje odpor 25,1Ω. Zařízení je vybaveno displejem, tlačítky a kulatým otočným přepínačem, s přídavným softwarem 'DataView'.

1/7

Datasheety: (PDF)

Není k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Nahlásit právní incident

Hlavní benefity

Instalační tester C.A A 6116N

17 funkcí
CAT III 600 V
Testování podle mezinárodní normy: DIN VDE 0100-600 / DIN VDE 0105-100 /DIN VDE 0413, EN 61557, IEC 60364-6, ÖVE/ÖNORM E 8001, NIN/NIV
Vhodné pro všechny síťové systémy: TT a TN nebo IT
Zkouška FI/RCD typ AC, A, B
Integrovaná tabulka pojistka
Li-Ion akumulátor

Technické parametry

Zkouška průchodnosti / měření odporu: jmenovité / měření / rozlišení:> 200 mA / 39,99 Ω / 0,01 Ω / ± (1,5 % ze zobrazení + 2 digity)
12 mA / 39,99 Ω a 399,9 Ω / 0,01 a 0,1 Ω / ± (1,5 % + 5 číslic) displej s akustickým signálem
Rozsah měření / rozlišení / přesnost: 4 kΩ / 1 Ω / ± (1,5 % ze zobrazení + 5 číslic)
40 kΩ - 400 kΩ / 10 Ω - 100 Ω / ± (1,5 % ze zobrazení + 2 digity)
Měření izolačního odporu: jmenovité napětí Utest: 50 / 100 / 250 / 500 / 1000 V DC
Rozsah měření / rozlišení / přesnost: 0,01 MΩ až 2 GΩ / 10 kΩ až 1 MΩ / ± (5 % zobrazení + 3 číslice)
Zkratový proud: ≤ 3 mA
Měření uzemnění: 3pólové měření uzemnění: 0,50 Ω až 40 Ω / 0,01 Ω / ± (2 % zobrazení + 10 číslic)
40 Ω až 15 kΩ / 0,1 Ω až 1 Ω / ± (2 % zobrazení + 2 digity)
Rozsah měření / rozlišení / přesnost: 15 kΩ až 40 kΩ / 10 Ω / ± (10 % zobrazení + 2 digity)
Další informace: odpor měření pomocným zemničem RH & RS (až 40 kΩ)
Ufk: podle SEV 3569
Selektivní testování uzemnění (1): 0,20 Ω až 39,99 Ω - 40 Ω až 399,9 Ω / 0,01 Ω - 0,1 Ω / ± (10 % zobrazení +10 číslic) Isel s kleštěmi
Měření impedance smyčky (Zs (L-PE) a Zi (L-N a L-L) - testování uzemnění pod napětím (1): měření uzemnění v provozu
Provozní napětí zařízení / frekvence: 90 až 500 V/15,8 až 17,5 Hz - 45 až 65 Hz
Vyšší zkušební proud FI/RCD chrániče (TRIP) Zs (L-PE) & Zi (L-N a L-L)
Rozsah měření / rozlišení / přesnost: max. Zkušební proud 7,5 A
(0,050) 0,100 Ω až 0,5 Ω / 0,001 Ω / ± (10 % indikace + 20 číslic)
0,5 Ω až 3,999 Ω / 0,001 Ω / ± (5 % zobrazení + 20 číslic)
3,999 až 39,99 Ω / 0,01 Ω / ± (5 % zobrazení + 2 digity)
39,99 Ω až 399,99 Ω / 0,1 Ω / ± (5 % zobrazení + 2 digity)
Bez FI/RCD chrániče (NO TRIP) (jen Zs (L-PE): zkušební proud: volitelně 6 mA - 9 mA - 12 mA
0,20 Ω až 0,99 Ω / 0,01 Ω / ± (15 % zobrazení + 10 číslic)
1,00 až 1,99 Ω / 0,01 Ω / ± (15 % zobrazení + 3 číslice)
2,00 až 39,99 Ω / 0,01 Ω / ± (10 % indikace + 3 číslice)
40,00 Ω až 399,9 Ω / 0,1 Ω / ± (5 % zobrazení + 2 digity)
400 až 3 999 Ω / 1 Ω / ± (5 % zobrazení + 2 digity)
Zkratový proud Ik výpočet (PFC (Zs) , I SC PSCC (Zi): nedostatečný proud a zkratový proud: 0,1 A až 20 kA
Tabulka pojistka: ano
Na výběr mezi metodou ΔU napětí % (Zi): -40 % až +40 %
Další informace: měření rezistivních a indukčních podíl na impedancemi zs a Zi
Kontrola RCD/FI typu B: provozní napětí zařízení / frekvence: 90 V až 275 V / 15,8 Hz až 17,5 Hz a 45 Hz až 65 Hz
Δn : rampa / impuls 2 x IΔn impuls 4 x IΔn: 10/30/100/300/500 mA; 10/30/100 mA impuls 4 IΔn; doba: 150 ms při 4 x IΔn nebo 300 ms při 2 x IΔn
Rampa test: od 0,2 x IΔn až 2,2 x IΔn
Vypínací test: 2 x IΔn: IΔN ≤ 200 mA : 2,2 x 2 x IΔn, IΔN> 200 mA : 1,1 x 2 x IΔn
Vypínací test: 4 x IΔn: IΔN ≤ 100 mA : 2,2 x 4 IΔN
Další měření: proud pomocí proudové kleště C177 od/C177A: 5,0 mA až 199,9 A (C177A)

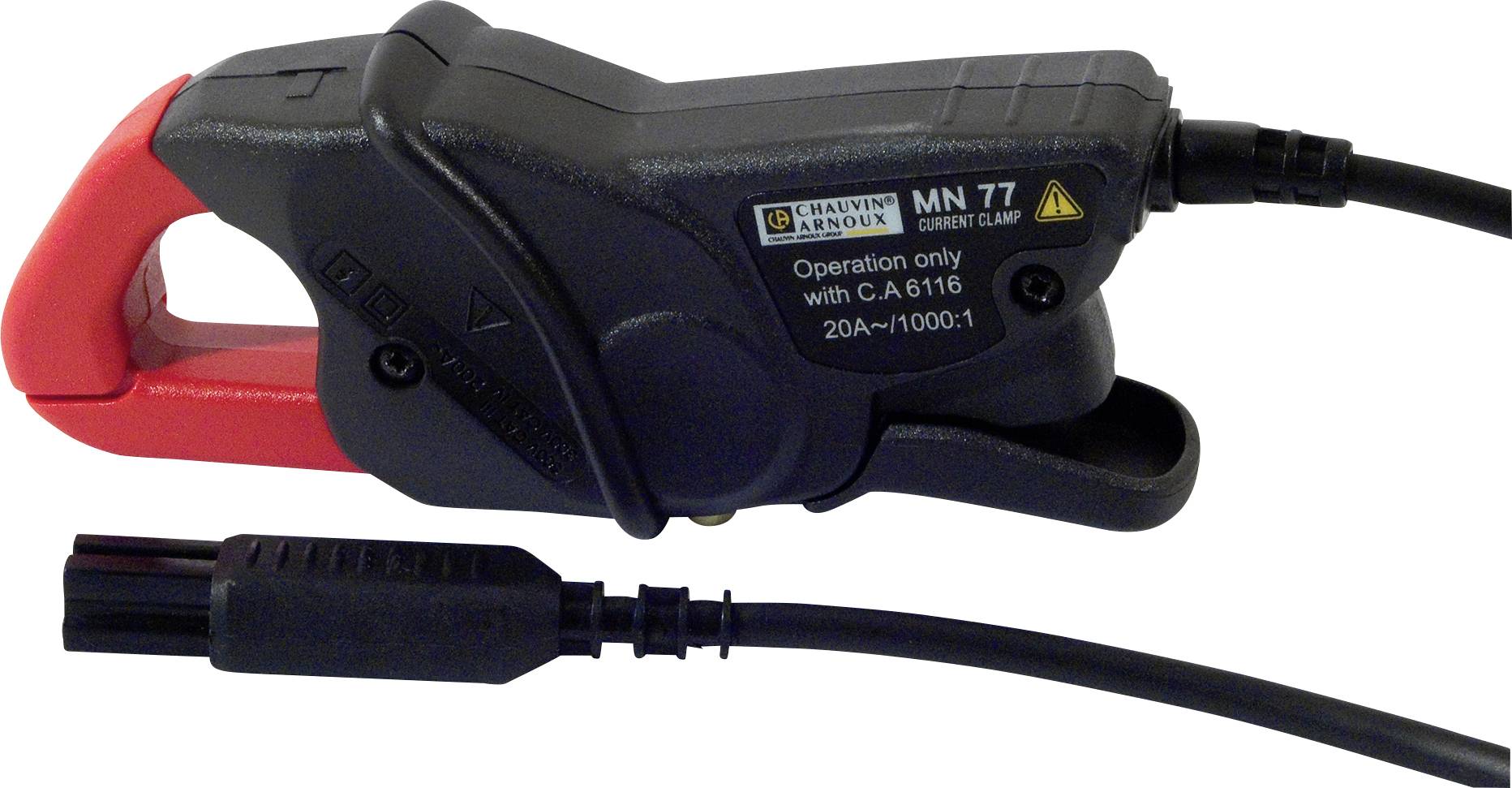

Proud pomocí proudové kleště MN77: 0 až 550 V AC/DC / DC a 15,8 až 500 Hz
Napětí: 0 až 550 V AC/DC / DC a 15,8 až 500 Hz
Frekvence: 10 až 500 Hz
Sled fází vnějšího vodiče 20 až 500 V AC
Wirkleistun: jednofázový: od 0 kW až 110 kW - třífázový: od 0 do 330 kW, současné zobrazení křivky pro napětí a proud
Harmonické oscilace: proud a napětí / až 50. Pořádek / THD-F/THD-R.

Kategorie produktu: sada instalačních testerů

: bez certifikátu

Kategorie měření: CAT III 600 V
CAT VI 300 V

Rozhraní: USB

Rozm.: (š x v x h) 280 x 190 x 128 mm

Hmotnost: 2.2 kg

: IP53

Rozsah měření VDE: odpor ochranného vodiče
izolační odpor
náhradní výbojový proud
proud ochranného vodiče
dotykový proud
napětí

Norma DIN: DIN IEC 60364
DIN EN 61557

Displej: digitální (LCD)

Šířka: 280 mm

V: 190 mm

Průběh zkoušky: automatický

Napájení VDE: na baterie

Paměť (počet míst): 1000

Paměť (VDE): ano

Typ: C.A 6116N + Software Dataview

Norma VDE: 0100
0105
0413

Vlastnosti: vč. kufru
s barevnou dotykovou obrazovkou
RCD/FI test

Hloubka: 128 mm

Ke stažení

List technických údajů

List technických údajů 1270860 Chauvin Arnoux C.A 6116N + Software Dataview sada instalačních testerů , Norma VDE 0100, 0105, 0413, P01145455F, EN a DE

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1270860 Chauvin Arnoux C.A 6116N + Software Dataview sada instalačních testerů , Norma VDE 0100, 0105, 0413, P01145455F, EN a DE

Popis

Multifunkční tester instalací. Bezpečnost pro vaše elektroinstalace díky výkonným multifunkční zařízení

Tento text byl přeložen strojově.

Provedení

Testování podle mezinárodní normy: DIN VDE 0100-600 / DIN VDE 0105-100 /DIN VDE 0413, EN 61557, IEC 60364-6, ÖVE/ÖNORM E 8001, NIN/NIV
Spolehlivé a jednoduché připojení díky Kontext-Hilfe pro každou funkci, která obsahuje i schémata zapojení
Vhodné pro všechny síťové systémy: TT a TN nebo IT
Zkouška FI/RCD typ AC, A, B
Integrovaný bezpečnostní tabulka pro rychlé čtení výsledků na přístroji
Jeden Li-Ion akumulátoru zařízením stoupající Autonomie
Měření: napětí, proud s kleštěmi, výkon, průběhů a harmonické kmitání
Měření napětí pro správné dimenzování na Leiterquerschnitts
Měření, rozlišení 1 mΩ
3 Speicher-Ebenemultifunkční instalační tester 600 V CAT III
17 funkcí v 1 zařízení.

Obsah balení

Přepravní brašna
Síťový adaptér / nabíječka typ 2
Akupack Li-Ion
USB kabel A/B 180 m s feritovým
3pólová měřicí kabel s 3 bezpečnostní měřící kabely (červený modrá a zelená)
3 zkušební hroty Ø 4 mm (červená, modrá a zelená)
3 krokosvorky (červená, modrá a zelená)
2 bezpečnostní měřicí vedení 3 m (zahnutý rovná červený a černý)
3pólovou síťové vedení
2pólové Euro síťové vedení
Sonda pro dálkové ovládání
Poutko
Ochranná fólie proti poškrábání obrazovky (již umístěny)
Popruh pro ruční provoz (4 bodů)
Software ICT pro export dat na CD-ROM
6 návod k obsluze na CD (1 pro jazyk)
Bezpečnostní list (20 jazyků)

Doplňující informace

Upozornění: komunikace s VDE testery většinou jen v EN a DE jazyce. Ověření zda přístroj obsahuje CZ/SK podporu, vyžádejte na technické podpoře.
