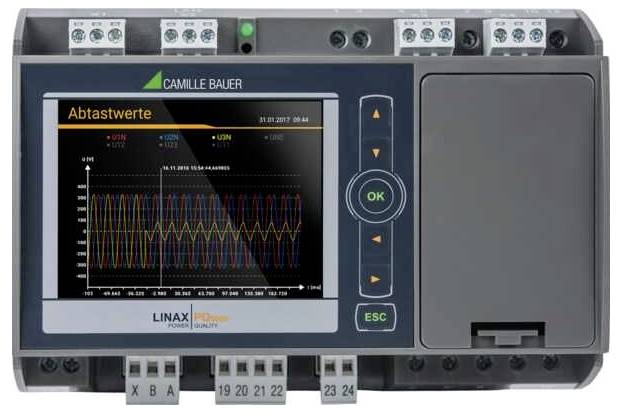

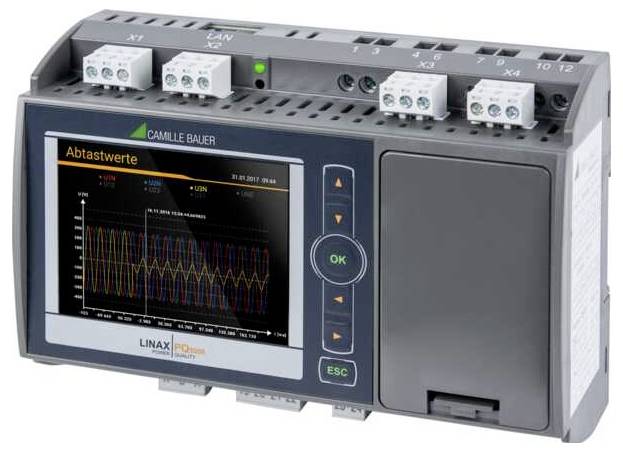

Camille Bauer LINAX PQ5000 síťový analyzátor

Stacionární PQ měřicí technika třídy a pro montáž na DIN lištu. LINAX PQ5000 kombinuje vlastnosti normativního měřicího přístroje PQ s funkcemi pro analýzu spotřeby energie a stavu sítě. Moderní vícejazyčný design umožňuje intuitivní ovládání nebo nastavení barevného TFT displeje s vysokým rozlišením na internetových stránkách přístrojů. Integrovaný webový server umožňuje vzdálený přístup, zobrazení a analýzu naměřených dat. Není nutný žádný další software. L Analýza kvality sítě přístroj umožňuje trvalé vyhodnocení kvality sítě podle IEC 61000-4-30 ED.3 do třídy A. zaznamenané PQ události (pokles napětí, nadvýšení napětí, podlom napětí, RVC, převýšení proudu a změna frekvence, homologické napětí) umožňuje prokázat, že došlo k poruchám, a hledat znečišťovatele, aby se zvýšila bezpečnost dodávek. Statistické velikosti napětí a proudu umožňují ověřit dodržování smluv o dodávkách nebo interních požadavků. Po měření lze provádět hodnocení podle EN 50160, IEC 61000-2/4/12, IEEE 519, GB/GB/T nebo podle vlastního vymezení, lze vyhotovit příslušné zprávy o shodě přímo přes internetové stránky přístroje (PQEasy Report). Nezávislá certifikace podle IEC 62586-2 prostřednictvím spolkového institutu pro metrologii Meas podpora standardizovaného formátu PQDIF nezávislého na výrobci podle IEEE 1159.3 nastavitelná doba záznamu událostí prostřednictvím internetových stránek s časovým zoomem zoom a čtením hodnot analýza toku energie s analýzou trendu pro zamezení ukládání zátěžových špiček v rozmezí šířky pásma (min/max) pro interval činné energie (IEC 62053-22:2003) (IEC 62053-24:2014) 0,5 S dalšími průměrnými hodnotami a měřiči s nastavitelnou základní velikostí. Konfigurace s TFT displejem, pro montáž na lištu 4 vstupů pro proudový měnič (1/5A), 42...50/60...69.5Hz jmenovité napětí 100 - 230 v AC/DC Ethernet (Modbus/TCP) + RS485 (RTU) Modbus + ZBYTEK rozhraní 1 digitální vstup pasivní 2 digitální výstupy bez přerušení napájení (UPS) rozšíření 1: Rozhraní https61850 2: Bez rozšíření 2 testovacích protokolů, Modbus/FTP ZBYTEK API) Modbus/RTU IEC61850 automatizovaný export dat (CSV a PQDIF soubory) přístupová práva na server SaFTP Cyber Security (ot) / Cyber Protection s kladičkovou ochranou (RBAC) Hypertext Transfer Protocol Secure (https) Whitelier / Client IEC61850 Whitelitelsist [firewall] Audit Log [Registration všech manipulací] SYS-Log Datendataport Export Pen-Test další 4 600kanály s přesností měření napětí a napětí a CAT III Cat 4 v (měření napětí 0.1%) 300V, Cat III (proud) Standard I/o: 1 digitální vstup, 2 digitální výstupy 16 GB datová GB rychlost snímání: monitorování 18 kHz a alarm přes mezní hodnoty a monitorovací funkce pro montáž na lištu stejná obsluha jako zařízení řady SINEAX® AM/DM a zkušební protokol CENTRAX® CU je součástí dodávky. Analýza dat přes Link www.pqview.com/pqdiffractor/ lze stáhnout bezplatný software PQDiffraktor od Electrtek Concepts (nutná registrace). S tímto softwarem můžete analyzovat data z PQDIF souborů, ukládat je ve formátu CSV nebo exportovat jako grafiku. Digitální řízení sítě se softwarem SMARTCOLLECT® SC2 lze vytvořit kompletní systém Ecosystem pro Power Power Quality a Power Power Monitoring.

Tento text byl přeložen strojově.
