Name: Bürkert ventil se šikmým sedlem 2100 235508 0 do 16 bar 1 ks
Brand: Bürkert
SKU: 3046808
Availability: BackOrder

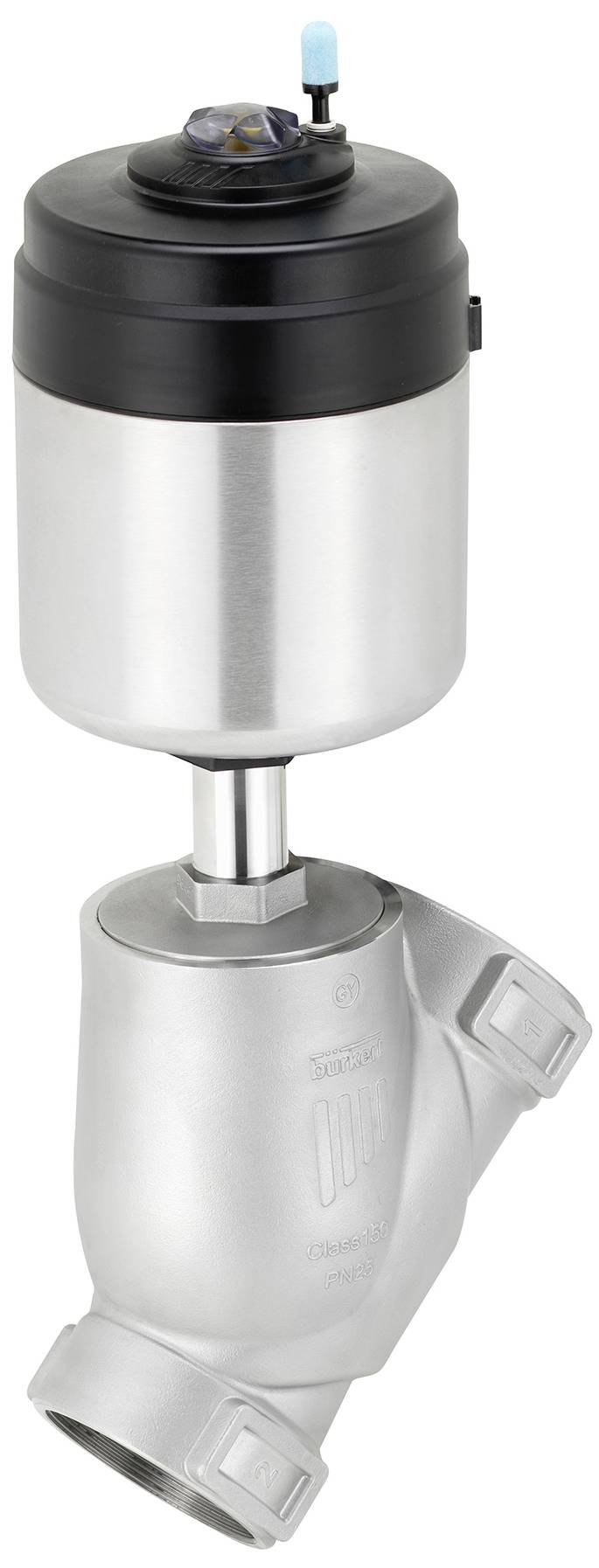

Pneumaticky ovládaný ventil s nerezovým tělem a černou ovládací hlavou, často používaný v průmyslových kapalinových systémech.

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Po 19. 10.

1 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (9 635,54 Kč / kus)

9 635,54 Kč

Bez DPH.

Doprava zdarma

Už jen 1 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Pohon - provedení: PRVEK
Velikost pohonu: 70 mm
Pohon - dotaz na nastavení pomocí magnetického pístu: Ne
Pohon - materiál kategorie: Plasty
Pohon - materiál: PPS (polyfenylensulfid)
Pohon - o kroužek mezi víkem a zásuvkou: Ne
Pohon - přípojka řídicího vzduchu typ: Vnitřní závit
Pohon - přípojka řídicího vzduchu, typ závitu: G
Pohon - přípojka řídicího vzduchu o průměru (v palcích) 1/8 palců
Pohon - pozice pro přívod vzduchu: Ve směru vedení
Pohon - přípojka řídicího vzduchu materiál: Ušlechtilá ocel
Pohon - rozhraní k pohonu: Metrické
Pohon - zvýšená chemická odolnost: Ne
Pohon - regulační kužel: Ne
Pohon - přípojka řídicího vzduchu 1 předmontovaná: Není osazena
Pohon - přípojka řídicího vzduchu předmontovaná 2: Tlumič hluku 780779
Pohon - kyvadlový talíř: Ušlechtilá ocel
Pohon - kyvadlový talíř: S
Těsnicí materiál - pístové těsnění kategorie: Elastomery
Těsnicí materiál - materiál pístového těsnění: FKM (fluorkaučuk)
Těsnicí materiál - těsnění sedadla kategorie: Plasty
Těsnicí materiál – materiál těsnění sedadla: PTFE (polytetrafluorethylen)
Těsnicí materiál - těsnění pláště s dual-PRŮVLAK materiál: Grafit
Těsnicí materiál - přiloženo těsnění: Ne
Tlak a teplota - jmenovitý tlak (DIN EN 1333): PN 25
Tlak a teplota - teplota Medium min: -10 °C
Tlak a teplota - teplota média max Medium: 185 °C.
Tlak a teplota - teplotní prostředí min.: -10 °C
Tlak a teplota - teplotní prostředí max.: 100 °C.
Tlak a teplota - jmenovitý tlak min.: 0 bar
Tlak a teplota - jmenovitý tlak max. 16 bar
Tlak a teplota - řídicí tlak min. 4,8 bar
Tlak a teplota - řídicí tlak max. 10 bar
Tlak a teplota - jmenovitý tlak (DIN EN 1759): Třída 150
Tlak a teplota - vakuum ovládání: Ne
Charakteristiky přístroje - produktová podskupina: Ventily/ventily
Přístrojové vlastnosti - montážní délka 90 mm
Charakteristiky přístroje - hlavní ventil princip funkce: Šikmo usazený ventil
Charakteristiky přístroje - ovládání ventilu: Pneumatické
Charakteristiky zařízení - montáž ventilu: Kompletní ventil
Charakteristiky přístrojů - Výroba surového ventilového pouzdra: Zalité
Vlastnosti zařízení - proudění: Pod sedadlem
Přístrojové vlastnosti - vakuové provedení: Ne
Přístrojové vlastnosti - kyslíkové provedení: Ne
Medium & kalibrace - CIP podpora: Ano
Medium & kalibrace - SIP kompatibilní: Ano
Jmenovitý průměr (kV) – kV (voda): 18 m3/h.
Jmenovitý průměr (kV) - jmenovitý průměr skříně: 25 mm
Jmenovitý průměr (kV) - jmenovitý průměr skříně (IN): 1 palce
Jmenovitý průměr (kV) - jmenovitý průměr sedadla: 25 mm
Procesní / potrubní připojení - připojení k potrubí: Typ: Vnitřní závit
Procesní / vedení - připojení k potrubí: 1 označení závitu: 1
Procesní / připojení k potrubí: Připojení k potrubí: 1 typ závitu: G
Materiály - kryt ventilu kategorie: Kovy
Materiály - kryt ventilu: Ušlechtilá ocel
Materiály - kryt ventilu povrchové úpravy uvnitř: Nepracuje
Materiály - pouzdra ventilu vnější povrchové úpravy: Nepracuje
Materiály - trubky: Nerezová ocel
Způsob účinku - fluidní připojení k potrubí počet: 2
Způsob činnosti - funkce ventilu počet spínacích stupňů: 2
Způsob činnosti - ruční ovládání: Ne
Způsob činnosti - řídicí funkce: A - v klidové poloze uzavřený (NC)
Způsob činnosti - dodatečné ruční ovládání: Ne
Schválení - zkušební osvědčení 3.1 přiloženo: Ne
Typ povolení: Potraviny pro schvalování materiálu
Typ povolení: Potraviny (ES) 1935/2004 v souladu s prohlášením výrobce

Kategorie produktu: ventil se šikmým sedlem

Rozsah stupnice (min.): 0 bar

Rozsah stupnice (max.): 16 bar

Provozní teplota: -10 °C (min)

Min. provozní teplota: -10 °C

Číslo výrobce: 235508

Provozní tlak (max.): 16 bar

Provozní tlak (min.): 0 bar

Rozsah provozního tlaku: 0 do 16 bar

Ø vedení: 25 mm

Typ: 2100

Max. teplota média: 185 °C

Min. teplota média: -10 °C

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3046808 Bürkert ventil se šikmým sedlem 2100 235508 0 do 16 bar 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3046808 Bürkert ventil se šikmým sedlem 2100 235508 0 do 16 bar 1 ks

Popis

Šikmo usazený ventil typ 2100 je optimalizován speciálně pro decentralizované řízení a splňuje všechny požadavky z praxe i v náročných provozních podmínkách. Jeho jedinečný design umožňuje snadnou integraci automatizačních jednotek ve všech stupních – od elektrického/optického upozornění na nastavení přes pneumatické ovládání až po integrované rozhraní průmyslové sběrnice. Nejvyšší životnost a těsnost je dosaženo díky osvědčenému samonorovému systému střešních manžet, vřetenovému balení.
Vysoce integrovaný systém z ventilu a automatizační jednotky se vyznačuje kompaktností a hladkým designem, integrovanými řídicími kanály, ochranou IP65/67, NEMA typ 4X a vysokou chemickou odolností.

Tento text byl přeložen strojově.
