Name: Bürkert ventil se šikmým sedlem 2000 180378 0 do 6 bar 1 ks
Brand: Bürkert
SKU: 3047409
Availability: BackOrder

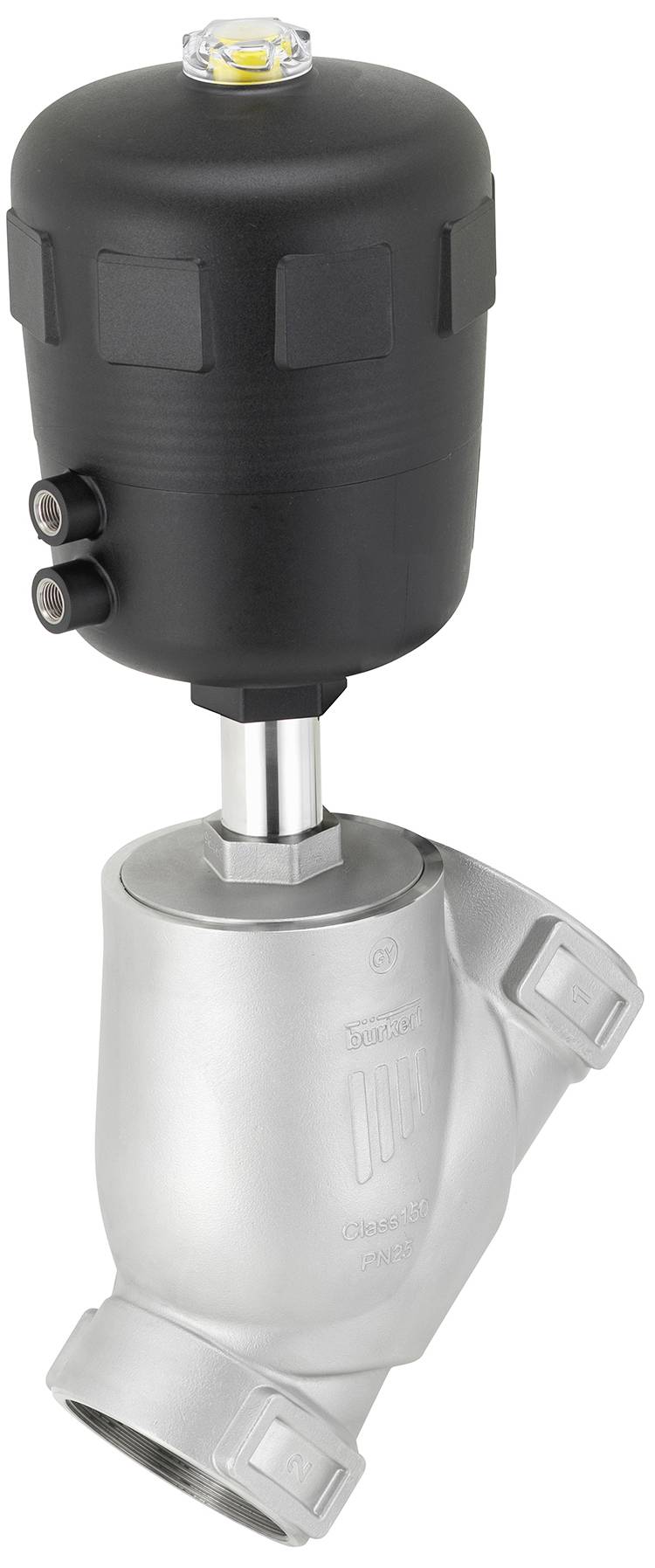

'Ventil s elektrickým pohonem, černý aktuátor nahoře, kovové tělo dole. Vhodné pro průmyslové aplikace.'

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Po 19. 10.

1 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (11 461,98 Kč / kus)

11 461,98 Kč

Bez DPH.

Doprava zdarma

Už jen 1 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Pohon - provedení: Classic
Velikost pohonu: 63 mm
Pohon - dotaz na nastavení pomocí magnetického pístu: Ne
Pohon - materiál kategorie: Plasty
Pohon - materiál: PPS (polyfenylensulfid)
Pohon - o kroužek mezi víkem a zásuvkou: Ne
Pohon - přípojka řídicího vzduchu typ: Vnitřní závit
Pohon - přípojka řídicího vzduchu, typ závitu: G
Pohon - přípojka řídicího vzduchu o průměru (v palcích) 1/4 palců
Pohon - pozice pro přívod vzduchu: Ve směru vedení
Pohon - přípojka řídicího vzduchu materiál: Ušlechtilá ocel
Upínací prvek - průměr otvoru řídicího vzduchu 2 mm
Pohon - rozhraní k pohonu: Metrické
Pohon - zvýšená chemická odolnost: Ne
Pohon - regulační kužel: Ne
Pohon - přípojka řídicího vzduchu 1 předmontovaná: Kuželový kolík
Pohon - přípojka řídicího vzduchu 2 předmontovaná: Kuželový kolík
Těsnicí materiál - těsnění sedadla kategorie: Plasty
Těsnicí materiál – materiál těsnění sedadla: PTFE (polytetrafluorethylen)
Těsnicí materiál - těsnění pláště s dual-PRŮVLAK materiál: Grafit
Těsnicí materiál - přiloženo těsnění: Ne
Tlak a teplota - jmenovitý tlak (DIN EN 1333): PN 25
Tlak a teplota - teplota Medium min: -10 °C
Tlak a teplota - teplota média max Medium: 185 °C.
Tlak a teplota - teplotní prostředí min.: 5 °C.
Tlak a teplota - teplotní prostředí max.: 140 °C.
Tlak a teplota - jmenovitý tlak min.: 0 bar
Tlak a teplota - jmenovitý tlak max. 6 bar
Tlak a teplota - řídicí tlak min. 4,5 bar
Tlak a teplota - řídicí tlak max. 10 bar
Tlak a teplota - jmenovitý tlak (DIN EN 1759): Třída 150
Tlak a teplota - vakuum ovládání: Ne
Charakteristiky přístroje - produktová podskupina: Ventily/ventily
Přístrojové vlastnosti - montážní délka 110 mm
Charakteristiky přístroje - hlavní ventil princip funkce: Šikmo usazený ventil
Charakteristiky přístroje - ovládání ventilu: Pneumatické
Charakteristiky zařízení - montáž ventilu: Kompletní ventil
Charakteristiky přístrojů - Výroba surového ventilového pouzdra: Zalité
Vlastnosti zařízení - proudění: Pod sedadlem
Přístrojové vlastnosti - vakuové provedení: Ne
Přístrojové vlastnosti - kyslíkové provedení: Ne
Medium & kalibrace - CIP podpora: Ano
Medium & kalibrace - SIP kompatibilní: Ano
Jmenovitý průměr (kV) – kV (voda): 25 m3/h.
Jmenovitý průměr (kV) - jmenovitý průměr skříně: 32 mm
Jmenovitý průměr (kV) - jmenovitý průměr skříně (IN): 1 1/4 palců
Jmenovitý průměr (kV) - jmenovitý průměr sedadla: 32 mm
Procesní / potrubní připojení - připojení k potrubí: Typ: Vnitřní závit
Procesní / vedení - připojení k potrubí: 1 označení závitu: 1 1/4
Procesní / připojení k potrubí: Připojení k potrubí: 1 typ závitu: G
Materiály - kryt ventilu kategorie: Kovy
Materiály - kryt ventilu: Ušlechtilá ocel
Materiály - kryt ventilu povrchové úpravy uvnitř: Nepracuje
Materiály - pouzdra ventilu vnější povrchové úpravy: Nepracuje
Způsob účinku - fluidní připojení k potrubí počet: 2
Způsob činnosti - funkce ventilu počet spínacích stupňů: 2
Způsob činnosti - ruční ovládání: Ne
Způsob činnosti - řídicí funkce: A - v klidové poloze uzavřený (NC)
Způsob činnosti - dodatečné ruční ovládání: Ne
Schválení - zkušební osvědčení 3.1 přiloženo: Ne
Typ povolení: ATEX, IECExATEX, IECEx
Typ povolení: II 2 G EX h IIC T4 GB, EX h IIC T4 GB, II 2 D ex h IIIC T135 °C dB, EX h IIIC T135 °C dB

Kategorie produktu: ventil se šikmým sedlem

Rozsah stupnice (min.): 0 bar

Rozsah stupnice (max.): 6 bar

Provozní teplota: -10 °C (min)

Min. provozní teplota: -10 °C

Číslo výrobce: 180378

Rozm.: (Ø) 63 mm

Provozní tlak (max.): 6 bar

Provozní tlak (min.): 0 bar

Rozsah provozního tlaku: 0 do 6 bar

(Ø): 63 mm

Ø vedení: 32 mm

Typ: 2 000

Max. teplota média: 185 °C

Min. teplota média: -10 °C

Ke stažení

List technických údajů

List technických údajů 3047409 Bürkert ventil se šikmým sedlem 2000 180378 0 do 6 bar 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3047409 Bürkert ventil se šikmým sedlem 2000 180378 0 do 6 bar 1 ks

Popis

Šikmo ovládaný ventil se skládá z pneumaticky ovládaného pístového pohonu a 2cestného ventilu. Pohon je závislý na okolní teplotě a je k dispozici ve dvou různých materiálech, PA a PPS. Osvědčené automatické utěsnění vřetene zaručuje vysokou těsnost. Výhodné 2cestné pouzdro ventilu z červeného bronzu nebo jemné litiny umožňuje vysoký průtok. Tyto bezúdržbové a odolné ventily lze dovybavit sortimentem příslušenství pro zobrazení nastavení, omezení zdvihu nebo ruční nouzové ovládání.

Tento text byl přeložen strojově.
