Name: Bürkert servem řízený ventil 136766 5470 Namur 220 V/DC, 240 V/DC Materiál pouzdra polyamid Těsnicí materiál NBR 1 ks
Brand: Bürkert
SKU: 626199
Availability: BackOrder

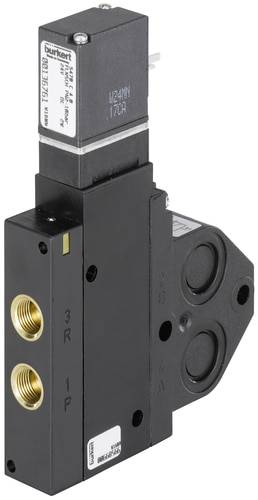

Ilustrační obrázek

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Po 9. 11.

1 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (3 195,00 Kč / kus)

3 195,00 Kč

Včetně DPH.

Doprava zdarma

Už jen 1 Ks skladem!

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

3/2cestný magnetický ventil pro pneumatiky s přírubou Namur

Velmi spolehlivé spínání
Nízký elektrický příkon
Plastové provedení
Standardně s pomocným ručním ovládání

Technické parametry

Jmenovitý průměr 4,0 mm
QNn hodnota vzduchu 300 l/min
Rozsah tlaku 2 - 10 bar
Připojení k vedení nástrčné spojky Ø 6 mm (konektory 1 a 3), Namur příruba (konektory 2 a 4)
Napětí 220 - 240 v/DC
Teplota média: -10 až +50 °C.
Okolní teplota -10 až +55 °C.
Doba rozpojení: 15 ms
Doba sepnutí 20 ms
Elektrický příkon 3 W.

Typ: 5470 Namur

Kategorie produktu: servem řízený ventil

Provozní napětí: 220 V/DC
240 V/DC

Materiál pouzdra: polyamid

Připojení: vnější průměr hadicové přípojky 6 mm

Provozní tlak (max.): 10 bar

Provozní teplota: -10 °C (min)

Min. provozní teplota: -10 °C

Příkon (odběr): 3 W

Číslo výrobce: 136766

Provozní tlak (min.): 2 bar

Těsnicí materiál: NBR

Funkce: 3/2-cestné

Hmotnost: 0.150 kg

Teplota média (rozsah): -10 do +50 °C

Max. teplota média: +50 °C

Min. teplota média: -10 °C

Médium: neutrální plyny

Jmenovitá vzdálenost: 4 mm

Vlastnosti: elektromagnetický ventil Namur - boční pohled

V: 115 mm

Délka: 87 mm

QNn hodnota: 300 l/min

: IP65

Řídicí tlak (max.): 10 bar

Řídicí tlak (min.): 2 bar

Max. okolní teplota: +55 °C

Min. okolní teplota: -10 °C

Účinky: v klidové poloze výstup 4 odvzdušněn, výstup 2 vnitřně zpětně vedený

Varianty(Veškeré ceny jsou vč. DPH)

Připojení

Provozní napětí

Bürkert servem řízený ventil 136766 5470 Namur 220 V/DC, 240 V/DC Materiál pouzdra polyamid Těsnicí materiál NBR 1 ks

Objednací číslo:626199

Doručení: Po 9. 11.

1 KsConrad Electronic

Tento produkt

vnější průměr hadicové přípojky 6 mm

220 V/DC

Min.: 1

Násobky: 1

3 195,00 Kč^*

Bürkert servem řízený ventil 136761 5470 Namur 24 V/DC Materiál pouzdra polyamid Těsnicí materiál NBR 1 ks

Objednací číslo:626195

Doručení: Po 9. 11.

1 KsConrad Electronic

G 1/8

24 V/DC

Min.: 1

Násobky: 1

2 865,00 Kč^*

Bürkert servem řízený ventil 136762 5470 Namur 110 V/DC, 120 V/DC Materiál pouzdra polyamid Těsnicí materiál NBR 1 ks

Objednací číslo:626196

Doručení: Po 9. 11.

1 KsConrad Electronic

G 1/8

110 V/DC

Min.: 1

Násobky: 1

3 099,00 Kč^*

Bürkert servem řízený ventil 136763 5470 Namur 220 V/DC, 240 V/DC Materiál pouzdra polyamid Těsnicí materiál NBR 1 ks

Objednací číslo:626197

Doručení: Po 9. 11.

1 KsConrad Electronic

G 1/8

220 V/DC

Min.: 1

Násobky: 1

3 195,00 Kč^*

Bürkert servem řízený ventil 136764 5470 Namur 24 V/DC Materiál pouzdra polyamid Těsnicí materiál NBR 1 ks

Objednací číslo:626198

Doručení: Po 9. 11.

1 KsConrad Electronic

vnější průměr hadicové přípojky 6 mm

24 V/DC

Min.: 1

Násobky: 1

2 865,00 Kč^*

Bürkert servem řízený ventil 136767 5470 Namur 24 V/DC Materiál pouzdra polyamid Těsnicí materiál NBR 1 ks

Objednací číslo:626294

Doručení: Po 9. 11.

1 KsConrad Electronic

G 1/8

24 V/DC

Min.: 1

Násobky: 1

3 025,00 Kč^*

Bürkert servem řízený ventil 136768 5470 Namur 110 V/DC, 120 V/DC Materiál pouzdra polyamid Těsnicí materiál NBR 1 ks

Objednací číslo:626296

Doručení: Po 9. 11.

1 KsConrad Electronic

G 1/8

110 V/DC

Min.: 1

Násobky: 1

3 255,00 Kč^*

Bürkert servem řízený ventil 136769 5470 Namur 220 V/DC, 240 V/DC Materiál pouzdra polyamid Těsnicí materiál NBR 1 ks

Objednací číslo:626297

Doručení: Po 9. 11.

1 KsConrad Electronic

G 1/8

220 V/DC

Min.: 1

Násobky: 1

3 349,00 Kč^*

Bürkert servem řízený ventil 136770 5470 Namur 24 V/DC Materiál pouzdra polyamid Těsnicí materiál NBR 1 ks

Objednací číslo:626299

Doručení: Po 9. 11.

1 KsConrad Electronic

vnější průměr hadicové přípojky 6 mm

24 V/DC

Min.: 1

Násobky: 1

3 025,00 Kč^*

Bürkert servem řízený ventil 136772 5470 Namur 220 V/DC, 240 V/DC Materiál pouzdra polyamid Těsnicí materiál NBR 1 ks

Objednací číslo:626301

Doručení: Po 9. 11.

1 KsConrad Electronic

vnější průměr hadicové přípojky 6 mm

220 V/DC

Min.: 1

Násobky: 1

3 349,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 626199 Bürkert servem řízený ventil 136766 5470 Namur 220 V/DC, 240 V/DC Materiál pouzdra polyamid Těsnicí materiál NBR 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 626199 Bürkert servem řízený ventil 136766 5470 Namur 220 V/DC, 240 V/DC Materiál pouzdra polyamid Těsnicí materiál NBR 1 ks

Popis

Magnetický ventil je vybaven standardní přírubou Namur pro snadnou přímou montáž na procesním pohon. Je vyrobena z velmi kvalitních plastů.

Tento text byl přeložen strojově.

Provedení

3/2cestný magnetický ventil Namur
S pomocným ovládání rukou
Bez proudu výstup 4 odvzdušněn, výstup 2 vnitřně zpětně vedený
Materiál pláště: Polyamid
Těsnicí materiál NBR
Kapalný stlačený vzduch naolejovaný a neolejovaný neutrální plyny (5 µm filtrace)
Tolerance napětí ± 10 %
Jmenovitý provozní režim: Trvalý provoz 100 % doba zapnutí
Ochrana IP 65 se zásuvkou na nářadí
Elektrické připojení konektorů podle DIN 43650 tvar C
Montážní poloha libovolná, pokud možno pohon vzhůru
Boční zástrčkové přípojky

Doplňující informace

Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.

Popis

Magnetický ventil je vybaven standardní přírubou Namur pro snadnou přímou montáž na procesním pohon. Je vyrobena z velmi kvalitních plastů.

Tento text byl přeložen strojově.

Provedení

3/2cestný magnetický ventil Namur
S pomocným ovládání rukou
Bez proudu výstup 4 odvzdušněn, výstup 2 vnitřně zpětně vedený
Materiál pláště: Polyamid
Těsnicí materiál NBR
Kapalný stlačený vzduch naolejovaný a neolejovaný neutrální plyny (5 µm filtrace)
Tolerance napětí ± 10 %
Jmenovitý provozní režim: Trvalý provoz 100 % doba zapnutí
Ochrana IP 65 se zásuvkou na nářadí
Elektrické připojení konektorů podle DIN 43650 tvar C
Montážní poloha libovolná, pokud možno pohon vzhůru
Boční zástrčkové přípojky

Doplňující informace

Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
