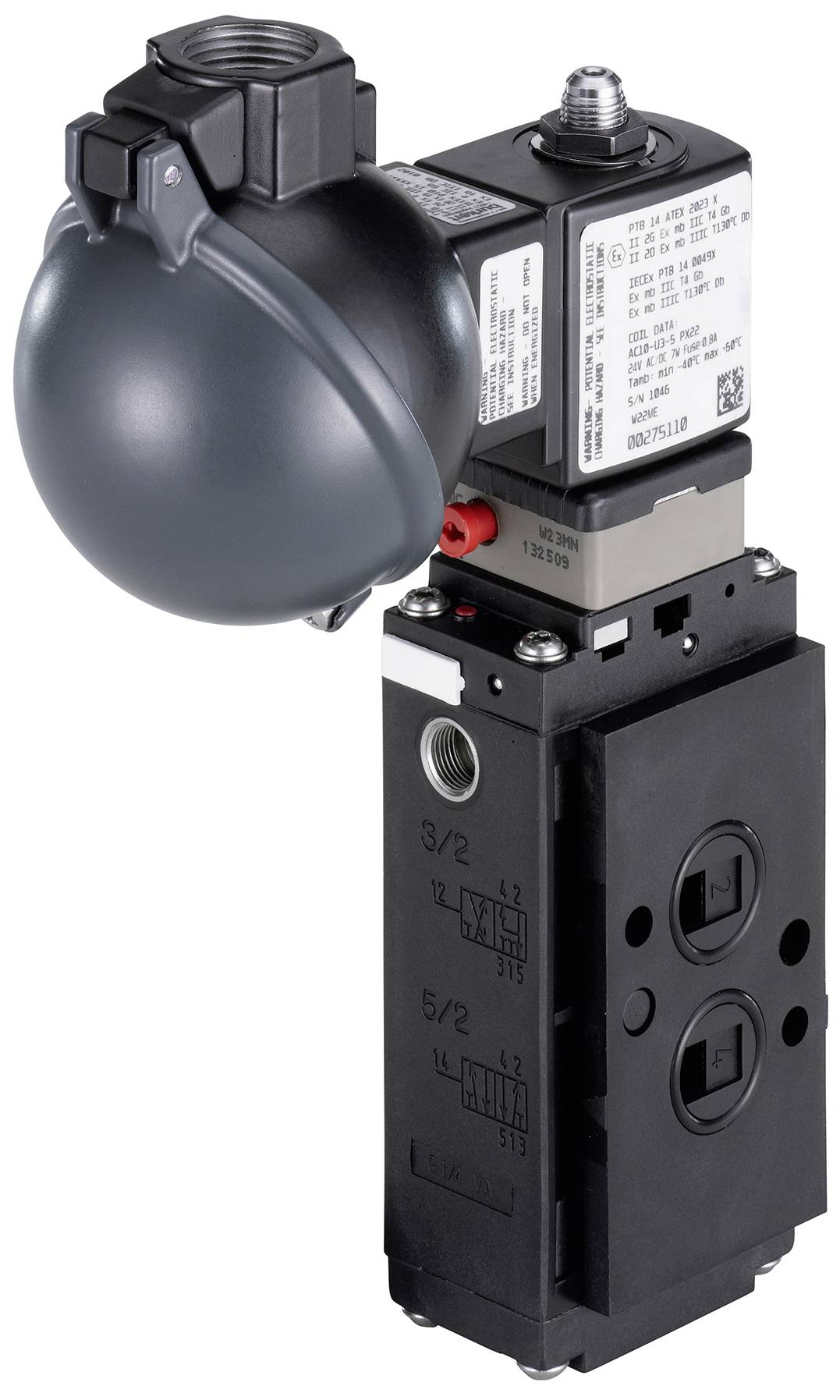

Ilustrační obrázek
Bürkert pneumatický ventil 6519 350477 2 do 10 bar 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (6 971,07 Kč / kus)
6 971,07 Kč
Bez DPH.
Doprava zdarma
Už jen 1 Ks skladem!
Hlavní benefity
3/2 a 5/2cestný pneumatický ventil 32 mm
- Velký průtok
- Nízký elektrický příkon
- Montáž v jednoduchém nebo blokovém modulu
- Standardní, EX mb, EX eb mb a EX ia provedení
- Muffe G 1/4", NPT 1/4" a NAMUR příruba
Technické parametry
- Pohon - ruční ovládání materiál: PA (polyamid)
- Osazení (ventilový ostrůvek) - rýsovací rozměr 1: 33 mm
- Těsnicí materiál - hlavní ventil, materiál těsnění: PUR (polyurethany)
- Těsnicí materiál - předřídicí těsnění: FKM (fluorkaučuk)
- Tlak a teplota - teplota Medium min: -10 °C
- Tlak a teplota - teplota média max Medium: 50 °C.
- Tlak a teplota - teplotní prostředí min. -25 °C.
- Tlak a teplota - teplotní prostředí max.: 55 °C.
- Tlak a teplota - jmenovitý tlak min.: 2 bar
- Tlak a teplota - jmenovitý tlak max. 10 bar
- Elektrické připojení - zásuvka není součástí dodávky
- Elektrické připojení - elektrické připojení: Svorkovnicová skříň bez pojistky
- Elektrické připojení - elektrická poloha připojení: Napájecí strana
- Vlastnosti přístrojů - podskupina produktů: Pneumatické ventily
- Vlastnosti přístroje - druh resetování: Vzduchové pružiny + mechanická pružina
- Charakteristiky přístroje - hlavní princip fungování ventilu: Sedací ventil
- Charakteristiky přístroje - ovládání ventilu: Elektrická
- Charakteristiky přístroje - spínací čas otevření max.: 20 ms
- Charakteristiky přístroje - doba sepnutí je max.: 40 ms
- Charakteristiky přístroje - jmenovitý provozní režim/doba zapnutí: 100 %
- Přístrojové vlastnosti - snížení výkonu integrované: Ne
- Jmenovitý průměr (kV) – hodnota QNn (plyn): 900 l/min
- Jmenovitý průměr (kV) – jmenovitý průměr (mm) 1,2 mm
- Jmenovitý průměr (kV) – hlavní ventil jmenovitý průměr 1 (P) (mm): 6 mm
- Procesní / vedení: Napájecí připojení - průměr (palce) 1/4 palců
- Procesní / připojení k potrubí - napájecí připojení typ: Vnitřní závit
- Procesní / připojení k potrubí - napájení typ závitu: G
- Procesní / připojení k potrubí - příruba: FM02
- Procesní / návodové připojení - typ připojení: Příruba
- Připojení k procesu / k potrubí - pracovní poloha: Vůči straně zdroje
- Procesní / vedení - materiál pracovní přípojky: PA (polyamid)
- Procesní / návodové připojení - pracovní připojení s přírubou: NAMUR
- Stupeň krytí - druh krytí IP (max. Při vhodném připojení): IP65
- Napětí - napětí baterie: Ano
- Napětí - napětí min / jmenovité napětí: 24 V.
- Napětí - napětí max / jmenovité napětí: 24 V.
- Napětí - střídavé napětí: Ano
- Napětí - stejnosměrné napětí: Ano
- Cívka (jádro) KERN) - velikost cívky: 32 mm
- Cívka (jádro) KERN - elektrický příkon min.: 3 W.
- Cívka (jádro) KERN - elektrický příkon max.: 3 W.
- Cívka (jádro) KERN zapojení LED: Ne
- Cívka (jádro) KERN zapojení přepěťové ochrany: Bez
- Cívka (jádro) KERN - zapojení usměrňovače: Ano
- Cívka (jádro) KERN - zapojení pólů: Ne
- Cívka (jádro) KERN - zapojení nulová dioda: Ne
- Cívka (jádro) KERN - zapojení s nulovou diodou, redundantní: Ne
- Materiály – hlavní ventil materiál kontaktu se médiem: PA (polyamid)
- Materiály – hlavní ventil materiál, který se dotýká prostředí: PA (polyamid)
- Materiály - předřídicí materiál: PA (polyamid)
- Materiály – Předřízení materiál, dotýkající se dotyku: PA (polyamid)
- Způsob účinku - fluidní připojení k potrubí počet: 5
- Způsob činnosti - funkce ventilu počet spínacích stupňů: 2
- Způsob činnosti - funkce ventilu: W - v klidové poloze otevřen - tlaková přípojka 1 po pracovní přípojce 2, pracovní přípojka 4 po výstupu 5, výstup 3 GESCHW - v klidové poloze otevřen - tlaková přípojka 1 po pracovní přípojce 2, pracovní přípojka 4 po výstupu 5, výstup 3 Sesen
- Způsob činnosti - ruční ovládání: Ano
- Způsob činnosti - ruční ovládání: Otočná páčka a hlavice tlačítka
- Způsob činnosti - aretace ručního ovládání: Ano
- Způsob použití - ruční ovládání šroubovací štěrbiny: Ano
- Typ schválení: IECEx, ATEXIECEx, ATEX
- Typ povolení: II EX mb tb IIIC T*** °C dB, II 2G mb IIC T5 GB GB; II 2 D mb IIIC T95 °C dB; individuální montáž, II ex eb GB mb GB IIC T*
- Napětí frekvence 50/60 Hz
- Kategorie produktu
pneumatický ventil
- Provozní teplota
-10 °C (min)
- Min. provozní teplota
-10 °C
- Číslo výrobce
350477
- Rozm.
(Ø) 6 mm
- Provozní tlak (max.)
10 bar
- Provozní tlak (min.)
2 bar
- Rozsah provozního tlaku
2 do 10 bar
- Provozní medium
stlačený vzduch
- Šířka
32 mm
- (Ø)
6 mm
IP65
- Materiál pouzdra
PA
- Typ
6519
- Max. teplota média
50 °C
- Min. teplota média
-10 °C
- Hmotnost
0.7500 kg
Ke stažení
List technických údajů
List technických údajů 3047527 Bürkert pneumatický ventil 6519 350477 2 do 10 bar 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3047527 Bürkert pneumatický ventil 6519 350477 2 do 10 bar 1 ks
Popis
Typ 6518 je předřízený 3/2cestný ventil a typ 6519 je 3/2, 5/2 nebo 5/3-cestný ventil. Dohromady tvoří řadu. Ventily lze použít samostatně nebo v blocích. Pracují bez neustálé spotřeby vzduchu a slouží k ovládání dvojitého nebo jednoduchého pohonu. Použití kvalitních materiálů umožňuje použití ventilů i v atmosféře volného vzduchu a chemikálií. Tato řada obsahuje zařízení se schválením EX a přírubovým obrazem NAMUR. S ventilem C, D a H monostabilní může být dosaženo bezpečnostní úrovně SIL2 v souladu s IEC 61508 v závislosti na architektuře bezpečnostního zařízení.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
