Name: Bürkert pneumatický ventil 6519 20005408 2 do 10 bar 1 ks
Brand: Bürkert
SKU: 3048012
Availability: BackOrder

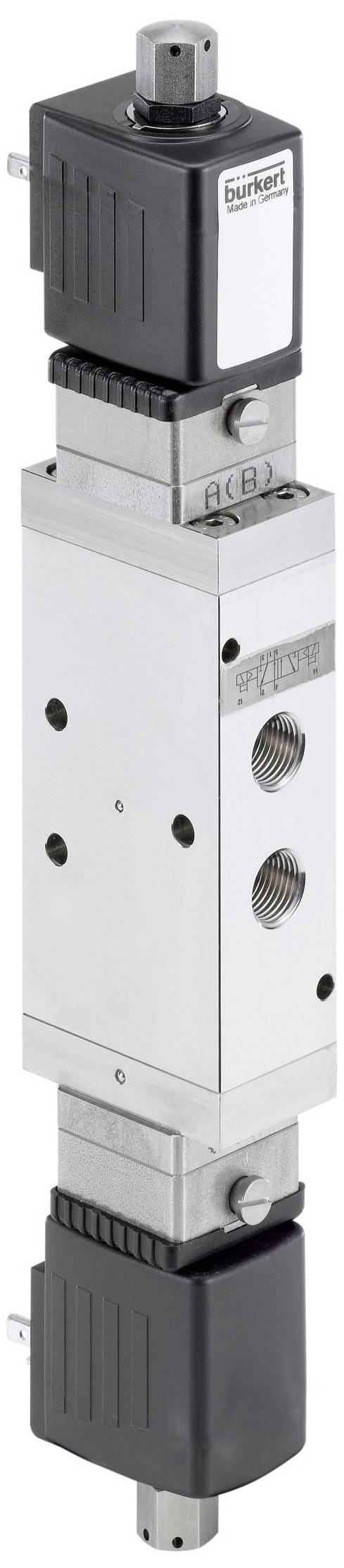

Elektrický pneumatický ventil od společnosti Bürkert v stříbrné barvě s černým pouzdrem na koncích, umístěný vertikálně.

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Po 19. 10.

1 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (13 470,25 Kč / kus)

13 470,25 Kč

Bez DPH.

Doprava zdarma

Už jen 1 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

5/3-cestný pneumatický ventil 32 mm

Velký průtok
Nízký elektrický příkon
Montáž v jednoduchém nebo blokovém modulu
Standardní, EX mb, EX eb mb a EX ia provedení
Muffe G 1/4", NPT 1/4" a NAMUR příruba

Technické parametry

Pohon - ruční ovládání materiálu: Ušlechtilá ocel
Osazení (ventilový ostrůvek) - rýsovací rozměr 1: 33 mm
Těsnicí materiál - hlavní ventil, materiál těsnění: NBR (nitrilový kaučuk)
Těsnicí materiál - předřídicí těsnění: FKM (fluorkaučuk)
Tlak a teplota - teplota Medium min: -10 °C
Tlak a teplota - teplota média max Medium: 50 °C.
Tlak a teplota - teplotní prostředí min.: -10 °C
Tlak a teplota - teplotní prostředí max.: 70 °C.
Tlak a teplota - jmenovitý tlak min.: 2 bar
Tlak a teplota - jmenovitý tlak max. 10 bar
Elektrické připojení - zásuvka není součástí dodávky
Elektrické připojení - elektrické připojení: Vzhled zástrčky typ a podle DIN EN 175301-803
Elektrické připojení - elektrická poloha připojení: Napájecí strana
Vlastnosti přístrojů - podskupina produktů: Pneumatické ventily
Vlastnosti přístroje - druh resetování: Vzduchové pružiny + mechanická pružina
Charakteristiky přístroje - hlavní princip funkce: Posuvný ventil
Charakteristiky přístroje - ovládání ventilu: Elektrická
Charakteristiky přístroje - spínací čas otevření max.: 20 ms
Charakteristiky přístroje - doba sepnutí je max.: 40 ms
Charakteristiky přístroje - jmenovitý provozní režim/doba zapnutí: 100 %
Přístrojové vlastnosti - snížení výkonu integrované: Ne
Jmenovitý průměr (kV) – hodnota QNn (plyn): 1.300 l/min
Jmenovitý průměr (kV) – jmenovitý průměr (mm) 0,9 mm
Jmenovitý průměr (kV) – hlavní ventil jmenovitý průměr 1 (P) (mm): 9 mm
Procesní / vedení: Napájecí připojení - průměr (palce) 1/4 palců
Procesní / připojení k potrubí - napájecí připojení typ: Vnitřní závit
Procesní / připojení k potrubí - napájení typ závitu: G
Procesní / připojení k potrubí - příruba: FM02
Připojení k procesní / potrubní přípojce - pracovní průměr (palce) 1/4 palců
Procesní / potrubní přípojky - typ pracovní přípojky: Vnitřní závit
Procesní / vedení - pracovní připojení typ závitu: G
Připojení k procesu / k potrubí - pracovní poloha: Vůči straně zdroje
Procesní / vedení - materiál pro pracovní připojení: Hliník
Stupeň krytí - druh krytí IP (max. Při vhodném připojení): IP65
Napětí - napětí baterie: Ano
Napětí - napětí min / jmenovité napětí: 9 V.
Napětí - napětí max / jmenovité napětí: 9 V.
Napětí - střídavé napětí: Ne
Napětí - stejnosměrné napětí: Ano
Cívka (jádro) KERN) - velikost cívky: 40 mm
Cívka (jádro) KERN) - odpor cívky: 310 Ω
Cívka (jádro) KERN - elektrický příkon min.: 0,4 W.
Cívka (jádro) KERN - elektrický příkon max.: 0,4 W.
Cívka (jádro) KERN zapojení LED: Ne
Cívka (jádro) KERN zapojení přepěťové ochrany: Bez
Cívka (jádro) KERN - zapojení cívky: Usměrňovač: Ne
Cívka (jádro) KERN - zapojení pólů: Ne
Cívka (jádro) KERN - zapojení nulová dioda: Ne
Cívka (jádro) KERN - zapojení s nulovou diodou, redundantní: Ne
Materiály – hlavní ventil materiál kontaktu se médiem: Hliník
Materiály - hlavní ventil materiál, který se dotýká prostředí: Hliník
Materiály - předřídicí materiál průtokoměru: Ušlechtilá ocel
Materiály - Předřízení materiál, který se dotýká prostředí: Nerezová ocel
Způsob účinku - fluidní připojení k potrubí počet: 5
Způsob činnosti - funkce ventilu počet spínacích stupňů: 3
Způsob činnosti - funkce ventilu: L - ve střední poloze všechny zavřené konektory - tlaková přípojka na 1. Pracovní připojení na 4 a 2. Odvzdušnění pracovního ventilu - ve střední poloze všechny zavřené konektory - tlaková přípojka na 1. Pracovní připojení na 4 a 2. Odvětrávání pracovní nádrže
Způsob činnosti - ruční ovládání: Ano
Způsob činnosti - ruční ovládání: Rotační
Způsob činnosti - aretace ručního ovládání: Ano
Způsob použití - ruční ovládání šroubovací štěrbiny: Ano
Schválení - proud cívky min.: 29 mA
Typ povolení: ATEX, IECExATEX, IECEx
Typ povolení: II 2 G EX ia IIC T6 GB GB/ II 2 D ex ia IIIC T135 °C dB, velikost cívky 6, EX ia IIC T6 GB/ EX ia IIIC T135 °C dB, velikost cívky 6

Kategorie produktu: pneumatický ventil

Rozsah stupnice (min.): 2 bar

Rozsah stupnice (max.): 10 bar

Provozní teplota: -10 °C (min)

Min. provozní teplota: -10 °C

Číslo výrobce: 20005408

Provozní tlak (max.): 10 bar

Provozní tlak (min.): 2 bar

Rozsah provozního tlaku: 2 do 10 bar

Provozní medium: stlačený vzduch

: IP65

Typ: 6519

Max. teplota média: 50 °C

Min. teplota média: -10 °C

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3048012 Bürkert pneumatický ventil 6519 20005408 2 do 10 bar 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3048012 Bürkert pneumatický ventil 6519 20005408 2 do 10 bar 1 ks

Popis

Typ 6518 je předřízený 3/2cestný ventil a typ 6519 je 3/2, 5/2 nebo 5/3-cestný ventil. Dohromady tvoří řadu. Ventily lze použít samostatně nebo v blocích. Pracují bez neustálé spotřeby vzduchu a slouží k ovládání dvojitého nebo jednoduchého pohonu. Použití kvalitních materiálů umožňuje použití ventilů i v atmosféře volného vzduchu a chemikálií. Tato řada obsahuje zařízení se schválením EX a přírubovým obrazem NAMUR. S ventilem C, D a H monostabilní může být dosaženo bezpečnostní úrovně SIL2 v souladu s IEC 61508 v závislosti na architektuře bezpečnostního zařízení.

Tento text byl přeložen strojově.
