Name: Bürkert pneumatický ventil 6164 272893 -0.8 do 9 bar 1 ks
Brand: Bürkert
SKU: 3047221
Availability: BackOrder

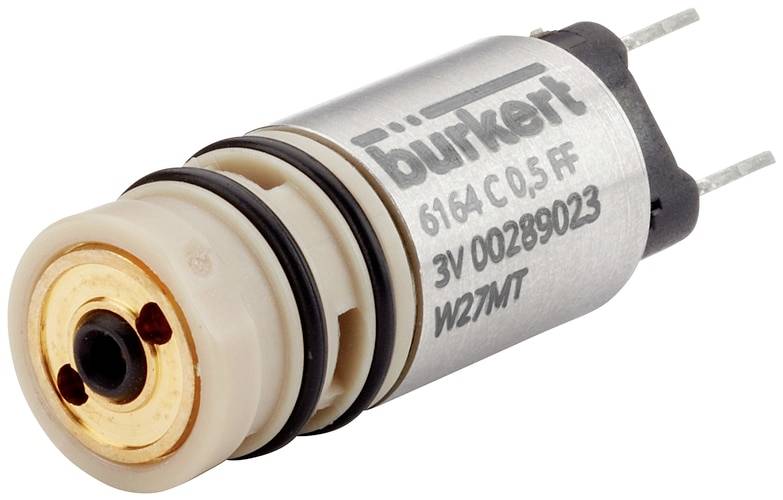

Elektrický ventil s nápisem 'burkert 6164 C 0.5 FF 3V 00289023'. Dva dráty pro elektrické připojení jsou viditelné.

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Po 19. 10.

20 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (1 227,27 Kč / kus)

1 227,27 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Těsnicí materiál - těsnění sedadla kategorie: Elastomery
Těsnicí materiál - materiál těsnění sedadla: FKM (fluorkaučuk)
Těsnicí materiál – vnější těsnění: FKM (fluorkaučuk)
Tlak a teplota - teplota Medium min: -10 °C
Tlak a teplota - teplota média max Medium: 55 °C.
Tlak a teplota - teplotní prostředí min.: -10 °C
Tlak a teplota - teplotní prostředí max.: 55 °C.
Tlak a teplota - jmenovitý tlak min.: -0,8 bar
Tlak a teplota - jmenovitý tlak max. 9 bar
Elektrické připojení - elektrické připojení: Připojovací piny 0,5 x 0,5 x 5,5 mm
Elektrické připojení - poloha elektrického připojení: Nahoře
Elektrické připojení - počet kontaktů: 2
Elektrické připojení - elektrické připojení polarita: Nerelevantní
Charakteristiky přístroje - spínací čas otevření max.: 5 ms
Charakteristiky přístroje - doba sepnutí je max.: 5 ms
Charakteristiky přístroje - jmenovitý provozní režim/doba zapnutí: 100 %
Přístrojové vlastnosti - snížení výkonu integrované: Ne
Charakteristiky přístroje - montáž ventilů: Bez krytu na radikální plášť
Charakteristiky přístroje - druh pohonu: Zdvihací kotva
Vlastnosti zařízení - operace: Přímý
Vlastnosti zařízení - oddělení médií: Ne
Charakteristiky přístroje - spínací funkce: Zapnuto/vypnuto
Vlastnosti zařízení - šířka (jmenovitá hodnota): 10 mm
Jmenovitý průměr (kV) – hodnota QNn (plyn): 6 l/min
Jmenovitý průměr (kV) – ventil jmenovitá vzdálenost: 0,5 mm
Procesní / vedení – připojení k potrubí: 1 typ: Připojení Bürkert Cartridge
Procesní / vedení: Připojení k potrubí: 2 typ: Připojení Bürkert Cartridge
Procesní / vedení – připojení k potrubí: Typ 3: Připojení Bürkert-Cartridge
Napětí - napětí baterie: Ano
Napětí - napětí min / jmenovité napětí: 24 V.
Napětí - napětí max / jmenovité napětí: 24 V.
Napětí - střídavé napětí: Ne
Napětí - stejnosměrné napětí: Ano
Cívka (jádro) KERN zapojení LED: Ne
Cívka (jádro) KERN zapojení přepěťové ochrany: Bez
Cívka (jádro) KERN - zapojení cívky: Usměrňovač: Ne
Cívka (jádro) KERN - zapojení pólů: Ne
Cívka (jádro) KERN - zapojení nulová dioda: Ne
Cívka (jádro) KERN - zapojení s nulovou diodou, redundantní: Ne
Cívka (jádro) KERN - druh cívky: Pevně vestavěná
Cívka (jádro) KERN) - materiál cívky (obalení): Ušlechtilá ocel
Cívka (jádro) KERN - jmenovitý výkon DC: 0,7 W.
Cívka (jádro) KERN - snížený výkon DC: 0,7 W.
Materiály – ventil z materiálu, který se dotýká média: PEEK (polyetheretheretherketon)
Materiály – ventil materiál 2 dotyk média: PA (polyamid)
Materiály - ventil materiál 3 dotyku s médiem: Nerezová ocel
Způsob účinku - fluidní připojení k potrubí počet: 3
Způsob činnosti - funkce ventilu počet spínacích stupňů: 2
Způsob činnosti - funkce ventilu: C - v klidové poloze uzavřený - tlaková přípojka 1 (P/NC), pracovní přípojka 2 (a/OUT) po připojení 3 (R/NO) otevřený C - v klidové poloze - tlaková přípojka 1 (P/NC), pracovní přípojka 2 (a/OUT) po připojení 3 (R/NO) otevřená
Způsob činnosti - ruční ovládání: Ne
Jmenovitý výkon: 0,7 W.

Kategorie produktu: pneumatický ventil

Provozní teplota: -10 °C (min)

Min. provozní teplota: -10 °C

Číslo výrobce: 272893

Provozní tlak (max.): 9 bar

Provozní tlak (min.): -0.8 bar

Rozsah provozního tlaku: -0.8 do 9 bar

Provozní medium: Kyslík

Šířka: 10 mm

Ø vedení: 0.5 mm

Typ: 6164

Max. teplota média: 55 °C

Min. teplota média: -10 °C

Ke stažení

List technických údajů

List technických údajů 3047221 Bürkert pneumatický ventil 6164 272893 -0.8 do 9 bar 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3047221 Bürkert pneumatický ventil 6164 272893 -0.8 do 9 bar 1 ks

Popis

Aplikace specifické pro zákazníky jsou čím dál tím složitější. Stavební prostor, výkonnost a úspory nákladů jsou klíčovými kritérii. Tím se zvýší požadavky na použité komponenty. Typ 6164 byl navržen s cílem pneumatického ovládání pomocí nejlepší možné integrace pilotního ventilu do bloku popř. Block Umožnit plastikový nastříknutý tvar a tím realizovat kompaktní konstrukci.
Díky kompresi spolehlivosti, nadprůměrné životnosti a fluidním hodnotám je typ ventilu nastaven na nový
Měřítka.
Mnoho schválení a konformita umožňuje použití v lékařských aplikacích, jako jsou mediální lišty
Detonace nebo ovládání kyslíku v respirační technice.
