Name: Bürkert magnetický ventil 125375 6014 24 V G 1/8 Jmenovitá vzdálenost 2.5 mm přímočinný 1 ks
Brand: Bürkert
SKU: 3047084
Availability: BackOrder

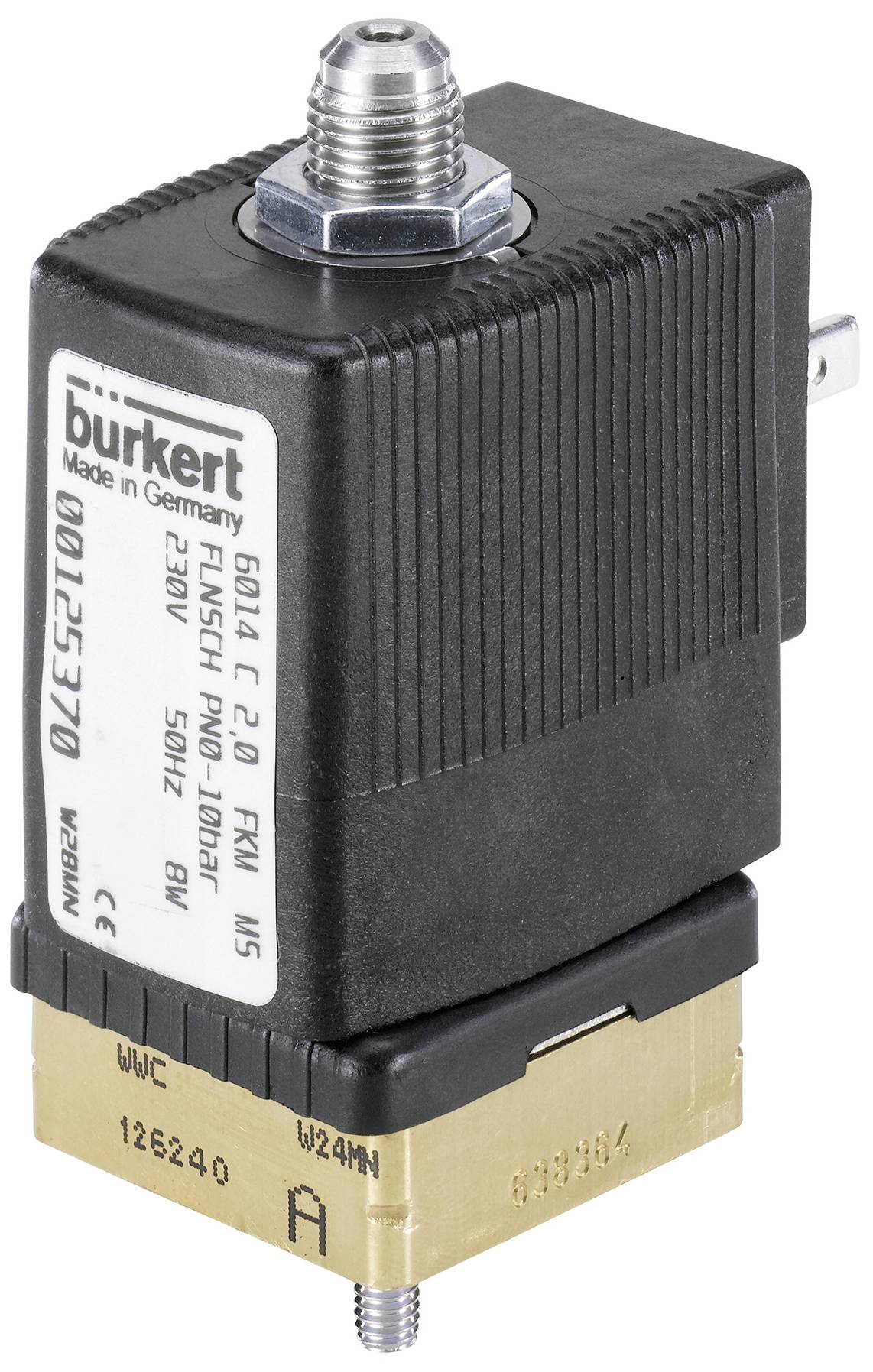

Bürkert elektromagnetický ventil 6014 s technickými detaily na štítku. Převážně v černé a mosazné barvě, z německé výroby.

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Po 19. 10.

1 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (1 789,26 Kč / kus)

1 789,26 Kč

Bez DPH.

Už jen 1 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

3/2cestný magnetický ventil, přímý

Přímý a kompaktní ventil až do jmenovitého rozpětí DN 2,5
Přišroubovaný rozpěkový systém odolný proti vibracím
Šroubení Banjo pro přímé montáž na pneumatické ventily
Provedení s ochranou proti explozi
K dispozici je energeticky úsporný režim Kick and Drop

Technické parametry

Těsnicí materiál - těsnění sedadla kategorie: Elastomery
Těsnicí materiál - materiál těsnění sedadla: FKM (fluorkaučuk)
Těsnicí materiál – vnější těsnění: FKM (fluorkaučuk)
Tlak a teplota - teplota Medium min: -10 °C
Tlak a teplota - teplota média max Medium: 100 °C.
Tlak a teplota - teplotní prostředí min.: -10 °C
Tlak a teplota - teplotní prostředí max.: 55 °C.
Tlak a teplota - jmenovitý tlak min.: 0 bar
Tlak a teplota - provedení zabezpečeno proti zpětnému tlaku: Ne
Tlak a teplota - max. Jmenovitý tlak (kapalina): 6 bar
Tlak a teplota - jmenovitý tlak max (plyn): 6 bar
Elektrické připojení - elektrické připojení: Vzhled zástrčky typ a podle DIN EN 175301-803
Elektrické připojení - elektrická poloha připojení: Doleva ve směru průtoku
Elektrické připojení - elektrické připojení počet kontaktů: 2 + ochranný vodič
Charakteristiky přístroje - hlavní princip fungování ventilu: Sedací ventil
Charakteristiky přístroje - spínací čas otevření max.: 15 ms
Charakteristiky přístroje - doba sepnutí je max.: 20 ms
Charakteristiky přístroje - jmenovitý provozní režim/doba zapnutí: 100 %
Charakteristiky zařízení - montáž ventilu: Kompletní ventil
Přístrojové vlastnosti - vakuové provedení: Ne
Charakteristiky přístroje - druh pohonu: Zdvihací kotva
Vlastnosti zařízení - operace: Přímý
Vlastnosti zařízení - oddělení médií: Ne
Charakteristiky přístroje - spínací funkce: Zapnuto/vypnuto
Charakteristiky přístroje - doba zapnutí min.: 10 ms
Přístrojové vlastnosti - doba spínání min.: 15 ms
Charakteristiky přístroje - analytické provedení: Ne
Charakteristiky přístroje - nastavení otevření ventilu: Ne
Charakteristiky přístroje - nastavení doby uzavření ventilu: Ne
Charakteristiky zařízení - ventil na olejové hořáku: Ne
Přístrojové vlastnosti - parní provedení: Ne
Přístrojové vlastnosti - hlavní ventil s integrovaným sítem: Ne
Jmenovitý průměr (kV) – hlavní ventil jmenovitý průměr 1 (P) (mm): 2,5 mm
Jmenovitý průměr (kV) – kV (voda): 0,16 m3/h.
Jmenovitý průměr (kV) - hlavní ventil jmenovitý průměr 1 (palce): 7/64 palců
Procesní / vedení – připojení k potrubí: 1 typ: Příruba
Procesní / vedení – připojení k potrubí: 2 typ: Příruba
Připojení k procesů/k potrubí: Připojení k potrubí: Příruba se společností Bürkert 32 x 32 provedení A1Bürkert-příruba 32 x 32 provedení A1
Procesní / potrubní připojení - připojení k potrubí: 3 typ: Vnější závit
Připojení k procesů/k potrubí: Připojení k potrubí: Příruba se 2 přírubou: Bürkert příruba 32 x 32 provedení A1Bürkert-příruba 32 x 32 provedení A1
Procesní / připojení k potrubí: Připojení k potrubí: 3, typ závitu: G
Procesní / připojení k potrubí: Připojení k potrubí: 3 označení závitu: 1/8
Stupeň krytí - druh krytí IP (max. Při vhodném připojení): IP65
Napětí - napětí baterie: Ne
Napětí - napětí min / jmenovité napětí: 24 V.
Napětí - napětí max / jmenovité napětí: 24 V.
Napětí - střídavé napětí: Ne
Napětí - stejnosměrné napětí: Ano
Tolerance napětí: 10 %
Tolerance napětí: 10 %
Cívka (jádro) KERN) - velikost cívky: 32 mm
Cívka (jádro) KERN zapojení přepěťové ochrany: Bez
Cívka (jádro) KERN - zapojení cívky: Usměrňovač: Ne
Cívka (jádro) KERN - zapojení nulová dioda: Ne
Cívka (jádro) KERN - tiché provedení: Ne
Cívka (jádro) KERN - druh cívky: Zastrčen nasunutý
Cívka (jádro) KERN) - cívka materiál (obalení): PA (polyamid)
Cívka (jádro) KERN - teplotní izolační třída pohonu: B
Cívka (jádro) KERN - jmenovitý výkon DC: 9 W.
Cívka (jádro) KERN - snížený výkon DC: 9 W.
Materiály - hlavní ventil materiál dotýkající se média: Mosaz
Způsob účinku - fluidní připojení k potrubí počet: 3
Způsob činnosti - funkce ventilu počet spínacích stupňů: 2
Způsob činnosti - funkce ventilu: C - v klidové poloze uzavřený - tlaková přípojka 1 (P/NC), pracovní přípojka 2 (a/OUT) po připojení 3 (R/NO) otevřený C - v klidové poloze - tlaková přípojka 1 (P/NC), pracovní přípojka 2 (a/OUT) po připojení 3 (R/NO) otevřená
Způsob činnosti - ruční ovládání: Ne
Jmenovitý výkon: 8 W.

Kategorie produktu: magnetický ventil

Provozní napětí: 24 V

Provozní tlak (max.): 0 bar

Materiál pouzdra: mosaz

Připojení: G 1/8

Provozní teplota: -10 °C (min)

Teplota média (rozsah): -10 do 100 °C

Číslo výrobce: 125375

Provozní tlak (min.): 0 bar

Min. provozní teplota: -10 °C

Těsnicí materiál: FKM

Funkce: 3/2 zavřený monostabilní

Max. teplota média: 100 °C

Min. teplota média: -10 °C

Médium: stlačený vzduch

Jmenovitá vzdálenost: 2.5 mm

Vlastnosti: příruba

: IP65

Max. okolní teplota: 55 °C

Min. okolní teplota: -10 °C

Účinky: přímočinný

Hodnota kv: 0.16 m³/h

Varianty(Všechny ceny jsou bez DPH.)

Provozní napětí

Připojení

Provozní tlak (max.)

Materiál pouzdra

Kategorie produktu

Bürkert magnetický ventil 125375 6014 24 V G 1/8 Jmenovitá vzdálenost 2.5 mm přímočinný 1 ks

Objednací číslo:3047084

Doručení: Po 19. 10.

1 KsConrad Electronic

Tento produkt

24 V

G 1/8

0 bar

mosaz

magnetický ventil

Min.: 1

Násobky: 1

1 789,26 Kč^*

Bürkert magnetický ventil 140531 6014 230 V G 1/8 Jmenovitá vzdálenost 1.5 mm přímočinný 1 ks

Objednací číslo:3046892

Doručení: Po 19. 10.

1 KsConrad Electronic

230 V

G 1/8

0 bar

mosaz

magnetický ventil

Min.: 1

Násobky: 1

1 789,26 Kč^*

Bürkert magnetický ventil 161834 6014 24 V G 1/8 Jmenovitá vzdálenost 2 mm přímočinný 1 ks

Objednací číslo:3047110

Doručení: Po 19. 10.

1 KsConrad Electronic

24 V

G 1/8

0 bar

magnetický ventil

Min.: 1

Násobky: 1

3 995,87 Kč^*

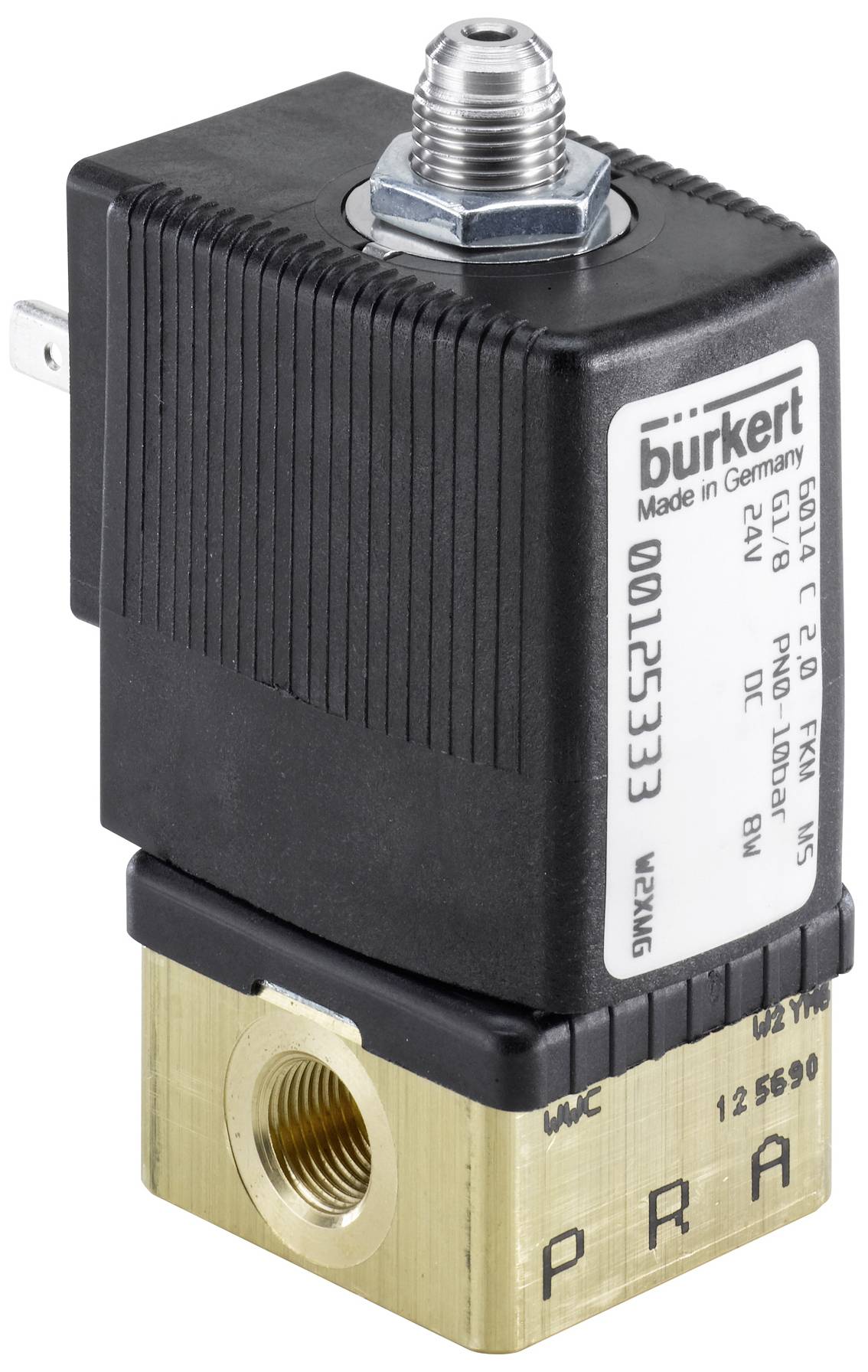

Bürkert magnetický ventil 170720 6014 24 V G 1/8 objímka Jmenovitá vzdálenost 2 mm v klidové poloze tlak převáděn na výstup 2 1 ks

Objednací číslo:3046898

Doručení: Po 19. 10.

1 KsConrad Electronic

24 V

G 1/8 objímka

6 bar

mosaz

magnetický ventil

Min.: 1

Násobky: 1

1 933,06 Kč^*

Bürkert magnetický ventil 20034127 6014 24 V G 1/4 Jmenovitá vzdálenost 2 mm výstup 2 odlehčený 1 ks

Objednací číslo:3048035

Doručení: Po 19. 10.

50 KsConrad Electronic

24 V

G 1/4

10 bar

polyfenylensulfid

magnetický ventil

Min.: 1

Násobky: 1

2 979,34 Kč^*

Bürkert magnetický ventil 20034129 6014 230 V G 1/4 Jmenovitá vzdálenost 2 mm 1 ks

Objednací číslo:3048036

Doručení: Po 19. 10.

20 KsConrad Electronic

230 V

G 1/4

10 bar

polyfenylensulfid

magnetický ventil

Min.: 1

Násobky: 1

2 979,34 Kč^*

Bürkert magnetický ventil 20034133 6014 230 V Jmenovitá vzdálenost 1.5 mm 1 ks

Objednací číslo:3048037

Doručení: Po 19. 10.

1 KsConrad Electronic

230 V

6 bar

polyfenylensulfid

magnetický ventil

Min.: 1

Násobky: 1

2 979,34 Kč^*

Bürkert magnetický ventil 20034134 6014 24 V/DC G 1/4 Jmenovitá vzdálenost 1.5 mm 1 ks

Objednací číslo:3048038

Doručení: Po 19. 10.

10 KsConrad Electronic

24 V/DC

G 1/4

6 bar

magnetický ventil

Min.: 1

Násobky: 1

2 979,34 Kč^*

Bürkert magnetický ventil 20034151 6014 24 V G 1/4 Jmenovitá vzdálenost 2 mm přímočinný 1 ks

Objednací číslo:3048039

Doručení: Po 19. 10.

10 KsConrad Electronic

24 V

G 1/4

0 bar

polyfenylensulfid

magnetický ventil

Min.: 1

Násobky: 1

2 979,34 Kč^*

Bürkert magnetický ventil 20034157 6014 24 V G 1/4 Jmenovitá vzdálenost 2 mm výstup 2 odlehčený 1 ks

Objednací číslo:3048040

Doručení: Po 19. 10.

1 KsConrad Electronic

24 V

G 1/4

10 bar

polyfenylensulfid

magnetický ventil

Min.: 1

Násobky: 1

2 979,34 Kč^*

Ke stažení

List technických údajů

List technických údajů 3047084 Bürkert magnetický ventil 125375 6014 24 V G 1/8 Jmenovitá vzdálenost 2.5 mm přímočinný 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3047084 Bürkert magnetický ventil 125375 6014 24 V G 1/8 Jmenovitá vzdálenost 2.5 mm přímočinný 1 ks

Popis

Ventil 6014 je přímý zdvihací ventil. Pro zvýšení odolnosti proti tlaku a netěsnosti jsou zátky a trubice potrubí vzájemně svařovány. Podle aplikace jsou k dispozici různé kombinace těsnicích materiálů. Příruba typu Bürkert (SFB) umožňuje prostorově úsporné připojení ventilů na vícenásobnou připojovací desku. Pro snížení elektrického příkonu během provozu jsou k dispozici cívky Kick a Drop.

Tento text byl přeložen strojově.

Doplňující informace

Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
