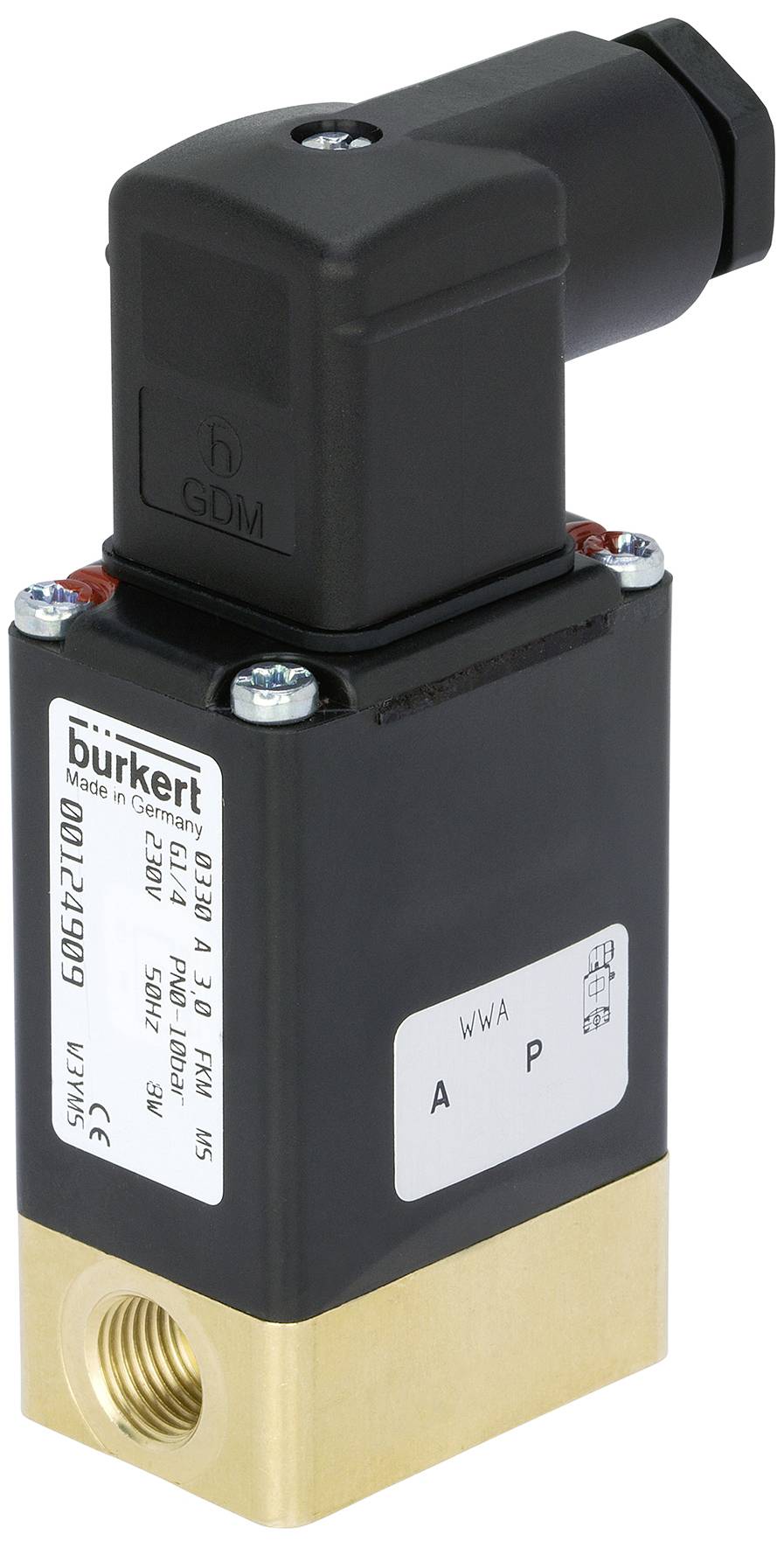

Bürkert magnetický ventil 327514 0330 24 V/DC Jmenovitá vzdálenost 3 mm 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (5 119,83 Kč / kus)
5 119,83 Kč
Bez DPH.
Doprava zdarma
Už jen 1 Ks skladem!
Hlavní benefity
3/2cestný magnetický ventil; přímý
- Přímý oddělený ventil pro měření od jmenovitého průměru DN 5
- Bezúdržbová technologie klapek
- Blokněný sfulový systém odolný proti vibracím
- Snadno ovladatelná, robustní ruční ovládání
- Provedení s ochranou proti explozi
Technické parametry
- Materiál: Mosaz
- Materiál těsnění: FKM
- Jmenovitý průměr 3 mm
- Připojení k potrubí: Hrdlo se závitem NPT 1/4
- Zvláštnost: Tepelná přístrojová zástrčka typ 2509
- Napětí 24 V.
- Frekvence: Stejnosměrný proud
- Atributy Missing: Schválení UL (UL-listed)
- Teplota média (stupeň C) (max.): 90
- Okolní teplota (ve stupních C) (max): 55
- Tlak (bar) (max): 6
- Způsob činnosti: 3/2cestný; směšovací ventil
- Příkon 8 W.
- QNN HODNOTA (L/MIN): 150
- Doba zapnutí (v %): 100
- Opening time (msec) (max.): 20
- Doba sepnutí (ms) (max): 20
- HODNOTA KV (M*3/H): 0,14
- Doba rozpojení (ms) (min): 10
- Doba sepnutí (ms) (min): 10
- Kategorie produktu
magnetický ventil
- Provozní napětí
24 V/DC
- Provozní tlak (max.)
6 bar
- Materiál pouzdra
mosaz
- Teplota média (rozsah)
90 °C (max)
- Číslo výrobce
327514
- Těsnicí materiál
FKM
- Funkce
2/2-cestný
- Max. teplota média
90 °C
- Médium
agresivní média
- Jmenovitá vzdálenost
3 mm
- QNn hodnota
150 l/min
- Max. okolní teplota
55 °C
- Hodnota kv
0.14 m³/h
- UKCA
bezvýznamný
Ke stažení
List technických údajů
List technických údajů 3047369 Bürkert magnetický ventil 327514 0330 24 V/DC Jmenovitá vzdálenost 3 mm 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3047369 Bürkert magnetický ventil 327514 0330 24 V/DC Jmenovitá vzdálenost 3 mm 1 ks
Popis
Ventil 0330 je přímý, oddělený a oddělený výklopný ventil. Je k dispozici v 3/2 a 2cestném provedení. Ve verzi 3/2cestná jej lze použít jako rozbočovač nebo směšovací ventil. Podle aplikace jsou k dispozici různé membránové materiály a způsoby působení. Kryt je vyroben z mosazi, nerezové oceli a polypropylenu. Magnetické cívky se protočí chemicko-vysoce stálým epoxidem. Protože je systém spulování oddělen od média membránou Medium, je ventil vhodný zejména pro kritická média, jako jsou agresivní kyseliny a louhy. Pro uvedení do provozu a zkoušku je 0330 vybaveno ručním ovládání. Pro snížení spotřeby energie mohou být všechny cívky dodávány s elektronickým poklesem výkonu nebo impulsním provedením. Stav sepnutí lze nastavit pomocí zadané zprávy jako binární nebo NAMUR-signál.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Doplňující informace
Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
