Name: Bürkert Kolébkový ventil 6106 126411 -1 do 10 bar 1 ks
Brand: Bürkert
SKU: 3047086
Availability: BackOrder

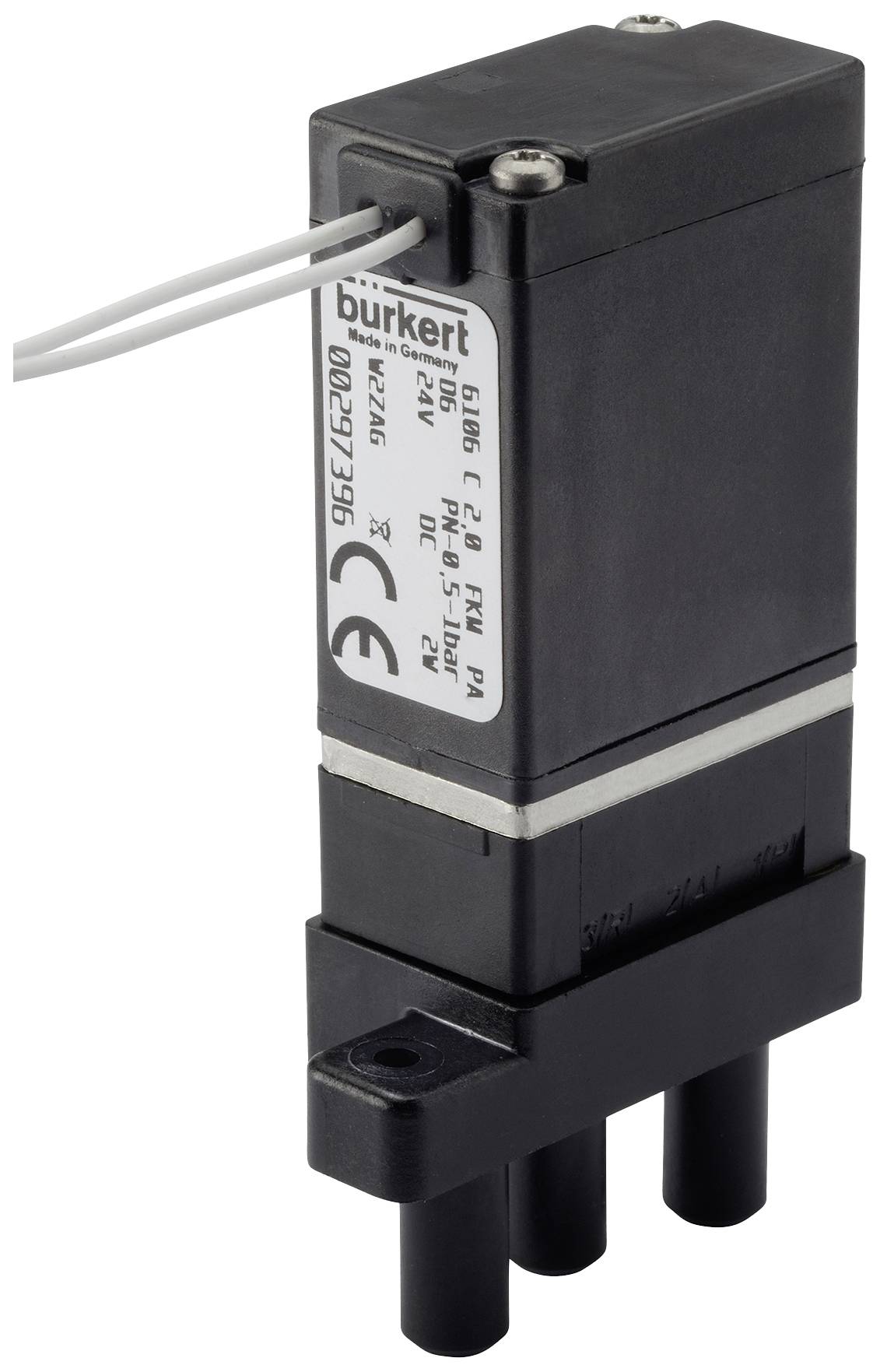

Elektromagnetický ventil od Bürkert, černý se stříbrnými detaily, tři připojení dole, dva kabely nahoře. Číslo modelu a označení CE viditelné.

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Po 19. 10.

80 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (1 334,71 Kč / kus)

1 334,71 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Pohon - ruční ovládání materiál: PA (polyamid)
Těsnicí materiál - těsnění sedadla kategorie: Elastomery
Těsnicí materiál - materiál těsnění sedadla: FKM (fluorkaučuk)
Těsnicí materiál – vnější těsnění: FKM (fluorkaučuk)
Tlak a teplota - teplota Medium min: -10 °C
Tlak a teplota - teplota média max Medium: 55 °C.
Tlak a teplota - teplotní prostředí min.: -10 °C
Tlak a teplota - teplotní prostředí max.: 55 °C.
Tlak a teplota - jmenovitý tlak min. -1 bar
Tlak a teplota - jmenovitý tlak max. 10 bar
Elektrické připojení - zásuvka není součástí dodávky
Elektrické připojení - elektrické připojení: Provedení zástrčky typ C podle DIN EN 175301-803
Elektrické připojení - elektrická poloha připojení: Přes připojení k potrubí 1
Elektrické připojení - elektrické připojení počet kontaktů: 2 + ochranný vodič
Elektrické připojení - elektrické připojení polarita: Nerelevantní
Charakteristiky přístroje - jmenovitý provozní režim/doba zapnutí: 100 %
Přístrojové vlastnosti - snížení výkonu integrované: Ne
Charakteristiky zařízení - montáž ventilu: Kompletní ventil
Vlastnosti zařízení - druh pohonu: Kolébka
Vlastnosti zařízení - operace: Přímý
Vlastnosti zařízení - oddělení médií: Ne
Charakteristiky přístroje - spínací funkce: Zapnuto/vypnuto
Vlastnosti zařízení - šířka (jmenovitá hodnota): 16 mm
Charakteristiky přístroje - přepínání času je typické: 25 ms
Charakteristiky přístroje - doba spínání obvykle: 25 ms
Přístrojové vlastnosti - upevnění (příruba), typ: Metrické šrouby
Přístrojové vlastnosti - upevnění (příruba) materiál: Ocel
Jmenovitý průměr (kV) – hodnota QNn (plyn): 47 l/min
Jmenovitý průměr (kV) – ventil jmenovitá vzdálenost: 1,2 mm
Procesní / vedení – připojení k potrubí: 1 typ: Příruba
Procesní / vedení – připojení k potrubí: 2 typ: Příruba
Připojení k procesů/k potrubí: Připojení k potrubí: Příruba se společností Bürkert 16 x 27 provedení D3Bürkert-příruba 16 x 27 provedení D3
Procesní / vedení – připojení k potrubí: 3 typ: Příruba
Připojení k procesů/k potrubí: Připojení k potrubí: Příruba se 2 přírubou 16 x 27, provedení D3Bürkert-příruba 16 x 27, provedení D3
Připojení k procesů/k potrubí: Připojení k potrubí: Příruba podle 3: Příruba podle Bürkert 16 x 27 provedení D3Bürkert 16 x 27 provedení D3
Napětí - napětí baterie: Ano
Napětí - napětí min / jmenovité napětí: 24 V.
Napětí - napětí max / jmenovité napětí: 24 V.
Napětí - střídavé napětí: Ne
Napětí - stejnosměrné napětí: Ano
Cívka (jádro) KERN zapojení LED: Ne
Cívka (jádro) KERN zapojení přepěťové ochrany: Bez
Cívka (jádro) KERN - zapojení cívky: Usměrňovač: Ne
Cívka (jádro) KERN - zapojení pólů: Ne
Cívka (jádro) KERN - zapojení nulová dioda: Ne
Cívka (jádro) KERN - zapojení s nulovou diodou, redundantní: Ne
Cívka (jádro) KERN - druh cívky: Šroubovaná v bloku
Cívka (jádro) KERN - cívka materiál (obalení): PPS (polyfenylensulfid)
Cívka (jádro) KERN - jmenovitý výkon DC: 2,5 W.
Cívka (jádro) KERN - kryt cívky barva: Černá
Materiály - Fluidipouzdro materiál: PA (polyamid)
Způsob účinku - fluidní připojení k potrubí počet: 3
Způsob činnosti - funkce ventilu počet spínacích stupňů: 2
Způsob činnosti - funkce ventilu: C - v klidové poloze uzavřený - tlaková přípojka 1 (P/NC), pracovní přípojka 2 (a/OUT) po připojení 3 (R/NO) otevřený C - v klidové poloze - tlaková přípojka 1 (P/NC), pracovní přípojka 2 (a/OUT) po připojení 3 (R/NO) otevřená
Způsob činnosti - ruční ovládání: Ano
Způsob činnosti - ruční ovládání: Otočná páka
Způsob činnosti - aretace ručního ovládání: Ano
Způsob použití - ruční ovládání šroubovací štěrbiny: Ano
Způsob činnosti - manuální ovládání pozice: Přes připojení k potrubí 1
Jmenovitý výkon: 2 W.

Kategorie produktu: Kolébkový ventil

Provozní teplota: -10 °C (min)

Min. provozní teplota: -10 °C

Číslo výrobce: 126411

Provozní tlak (max.): 10 bar

Provozní tlak (min.): -1 bar

Rozsah provozního tlaku: -1 do 10 bar

Provozní medium: Plynná média

Šířka: 16 mm

Ø vedení: 1.2 mm

Typ: 6106

Max. teplota média: 55 °C

Min. teplota média: -10 °C

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3047086 Bürkert Kolébkový ventil 6106 126411 -1 do 10 bar 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3047086 Bürkert Kolébkový ventil 6106 126411 -1 do 10 bar 1 ks

Popis

Přímé magnetické páskové ventily typu 6106 jsou vhodné zejména pro neutrální plynná média. Záznam tepla do média je Medium minimální, protože plášť je z cívky navíc oddělený nerezovou deskou. Ventily lze ovládat přímo, nebo namontovat jednotlivě nebo na vícenásobnou připojovací desku. Jsou použitelné pro dávkování, plnění, míchání a sdílení.

Tento text byl přeložen strojově.
