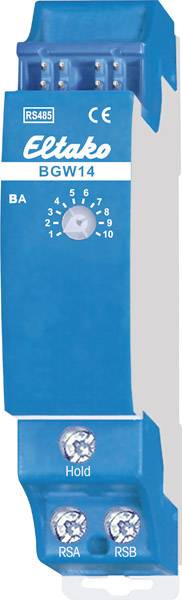

BGW14 Eltako Gateway montáž na lištu
EAN:
Označení výrobce:
Objednací číslo:
Počet
Celková cena (1 210,74 Kč / kus)
1 210,74 Kč
Bez DPH.
Už jen 2 Ks skladem!
Technické parametry
- Kategorie produktu
Gateway
- Série
Eltako
- Rozm.
(š x h) 18 mm x 58 mm
IP20
- Napájení
přes systémovou sběrnici z napájecího zdroje
- Provozní napětí
12 V
- Způsob montáže
montáž na lištu
- Přenos dat (Smart Home)
kabelový
- Šířka
18 mm
- Hloubka
58 mm
- Základní stanice
nepožadovaná, volitelně pro vzdálený přístup
- Směr toku signálu
obousměrný (bi)
n.rel.
DRA (DIN-rail adaptor)
Multiple interface
12 V
DC
0.3 W
NE
ANO
NE
1
Other
NE
NE
NE
NE
Other
NE
NE
NE
NE
12-12 V
IP20
NE
NE
ANO
- UKCA
Ano
Ke stažení
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2162331 BGW14 Eltako Gateway montáž na lištu
Popis
RS485-Bus-Gateway. Obousměrně. V režimu Stand-by ztráta pouze 0,3 W. Vestavěné zařízení pro montáž na lištu DIN EN 60715 TH35. 1 modulární jednotce = 18 mm široká, 58 mm hluboké. Připojení k Eltako-sběrnice RS485. Příčné zapojení a napájení pomocí můstku. Provoz ve spojení s ROD14 nebo FTS1 4KS. Funkce hold svorka se ROD14 nebo FTS1 4KS. Na svorky RSA/RSB lze ovládat až 16 RS485-senzory BUTH65D/12VDC, BBH65/12V/DC a BTR65H/12 V/DC. Pomocí 4-drátové sběrnice Bus probíhá přenos dat a napájení s 12V DC spínací síťový zdroj. Připojení se provádí např. provozuje s telefonní kabel (J-Y (ST) Y 2x2x0,8mm2). Maximální přípustná celková délka činí 1000 m. Který BGW14 přiložený druhá 120 Ω zakončovací odpor musí být na čte vzdálených senzor na svorky RSA/RSB. S až 8 BGW14 lze data až 128 senzorů do sběrnice RS485. Nastavení provozní režimy otočný spínač BA probíhá podle návod k obsluze.
