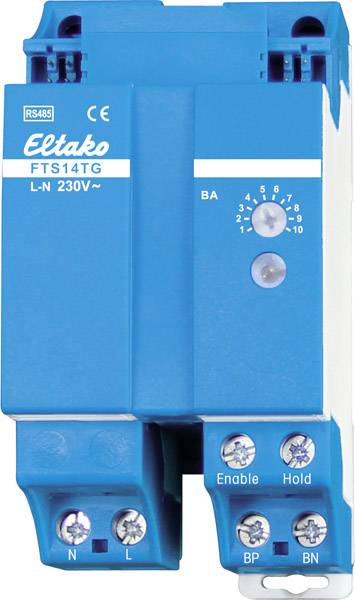

FTS14TG Eltako RS485 Gateway montáž na lištu

Tlačítko gateway pro FTS14 systémy. V režimu Stand-by ztráta pouze 1,3 W. Připojení k Eltako-sběrnice RS485. Příčné zapojení a napájení pomocí můstku. Provoz ve spojení s ROD14 nebo FTS1 4KS. Pro lepší odvod tepla musí být na levé straně ½ modulární jednotce ventilační distanční praxi, k čemuž přiložený distanční sloupek DS14. Napájecí napětí 230 V. S až 3 tlačítek brány FTS14TG lze telegramy až 90 přes 2Draht-Tasterbus propojené 4-násobné bus-taster B4T65 a B4FT65 nebo bus-tasterkoppler FTS61BTK černý a FTS61BTKL v nich zapojené s běžnými tlačítky. Pomocí pouze 2 žíly probíhá přenos dat a napájení současně. Tím odpadá nutnost mnoho jednotlivé tlačítko řídicí vedení. Jeden FTS14EM je pak popř. není nutné. Až 30 ks B4T65, B4FT65, FTS61BTK černý a FTS61BTKL lze připojit tlačítko gateway FTS14TG. Přes 2-drátové sběrnice Bus probíhá napájení připojených zařízení s 29V DC a současně přenos dat. Prosím pouze běžné Bus nebo telefonní vedení. 2-drátové sběrnice Bus je galvanicky oddělen od Eltako-sběrnice RS485. Maximální přípustná celková délka činí 200 m. Který FTS14TG přiložený RLC součástky apod. článek musí být na čte vzdálených sběrnicové tlačítko popř. Bus-Tasterkoppler na svorky BP a BN. S FTS14FA v Eltako-RS485-Bus jsou Tastertelegramme připojených zařízení i do Eltako bezdrátové budov.

Tento text byl přeložen strojově.
