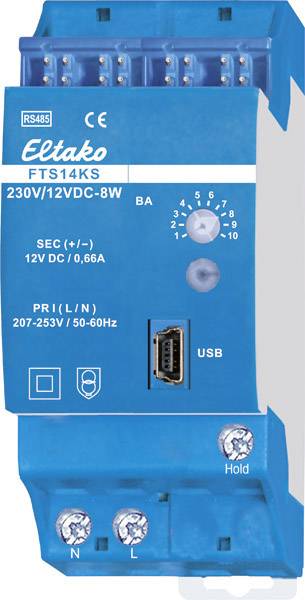

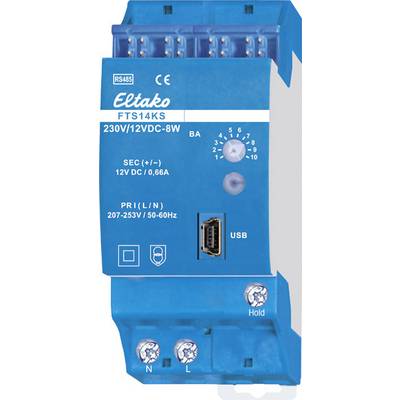

FTS14KS Eltako modul rozhraní montáž na lištu

Komunikační rozhraní FTS14 pro sběrnici Eltako RS485 s integrovaným spínaným síťovým zdrojem 12V DC/8W. V režimu stand-by ztráta pouze 0,6 W. Napájecí napětí 230 V. Součástí dodávky jsou 2 koncové odpory k nasunutí s potiskem, 1/2 TE, 3 zásuvné můstky 1 TE (z toho 1 náhrada), 2 zásuvné můstky 1/2 TE (z toho 1 náhrada) a montážní nástroj pro zásuvné můstky SMW14. Propojení sběrnice a napájení zásuvným můstkem. K poslednímu aktoru je třeba přiložený druhý zakončovací odpor připojit. Mini USB pro připojení počítače k vytvoření seznamu zařízení, pro konfiguraci aktuátorů pomocí PC-Tools PCT14 a pro zálohování dat. K FTS14KS je přiložen kód pro legalizaci stažení PCT14 z domovské stránky Eltako. Ke svorce Hold jsou všechny FTS14EM a v případě potřeby Gateway FGW14, když spojuje počítač se sběrnicí RS232. S otočným spínačem BA lze nastavit 10 různých provozních režimů podle návodu. Ve spodní části LED se rozsvítí zeleně, pokud je připojení k PC-Tool PCT14 položeno na jiné zařízení. Při čtení nebo psaní dat se zelená LED dioda zplotí. Zelená LED zhasne, pokud je spojení odděleno od PC-Tool PCT14. Při zatížení větším než 50 % jmenovitého výkonu 8 W je na levé straně požadována vzdálenost větrání s rozpětím DS14.
