Benning DB 2 školicí, předváděcí zařízení , 044133, EN a DE menu

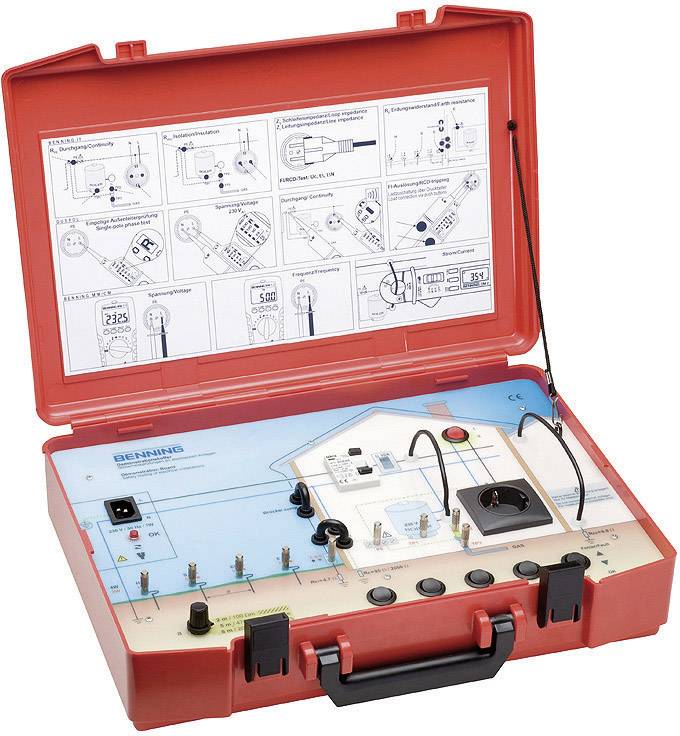

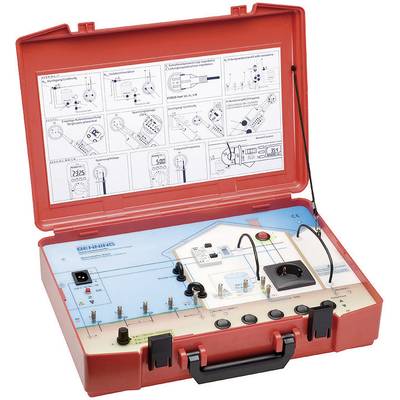

Obrázek zobrazuje červené testovací zařízení s otevřeným víkem a návodem k obsluze uvnitř. Slouží k bezpečnostní kontrole elektrických přístrojů.

Doručení: Út 6. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (29 037,19 Kč / kus)

29 037,19 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: školicí, předváděcí zařízení

: bez certifikátu

Kategorie měření: CAT II 300 V

Rozm.: (d x š x v) 450 x 330 x 110 mm

Hmotnost: 3.45 kg

Rozsah měření VDE: izolační odpor

Šířka: 330 mm

V: 110 mm

Délka: 450 mm

Napájení VDE: 230 V AC

Typ: DB 2

Napájení: 230 V/50 až 60 Hz

Kategorie přepětí: CAT II 300 V

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 127950 Benning DB 2 školicí, předváděcí zařízení , 044133, EN a DE menu

Informace

Informace 127950 Benning DB 2 školicí, předváděcí zařízení , 044133, EN a DE menu

Popis

Předváděcí kufřík pro školení a praktickou ukázku kontroly přístrojů dle VDE 0100. Kufřík simuluje elektrický systém, který se obvykle vyskytuje v bytech nebo rodinných domech. Pomocí předváděcího kufříku lze vysvětlit základní funkce zkušebních, měřicích a zabezpečovacích přístrojů Benning, zejména zkušebních přístrojů VDE 0100. Umožňuje simulaci různých bezpečnostních zkoušek a měření. Přípustné i nepřípustné parametry lze nastavit díky 5 přepínačům chyb. Některé reálné prvky elektrického systému jsou umístěny na předním panelu, např. FI ochrana, vypínač s kontrolkou, uzemněné elektrické zásuvky a terminály. Další prvky jsou zobrazeny improvizovaně.

Provedení

Realistické zobrazení nastavení nízkého napětí v rodinném domě (TN / TT systém)
Reálné komponenty jako proudový chránič, Schuko zásuvky, vypínač s kontrolkou a měření proudu ve smyčce kotle
Simulované komponenty s terminály pro lištu na vyrovnání potenciálů, zemní a vodní potrubí a bleskosvod
Simulace chyb nastavitelná 5 přepínači
Měření impedance ochranného vodiče (RPE), izolačního odporu (RISO), smyček (ZL-PE) a vedení (ZL-N)
Zkouška proudového chrániče (doba vybavení, vypínací proud, kontakt napětí)
Měření uzemňovacího odporu pomocí různých metod
Měření napětí, proudu, frekvence a jednopólové zkoušení fáze
Robustní a prachu odolné provedení.
